Paso 7: Cableado del Motor

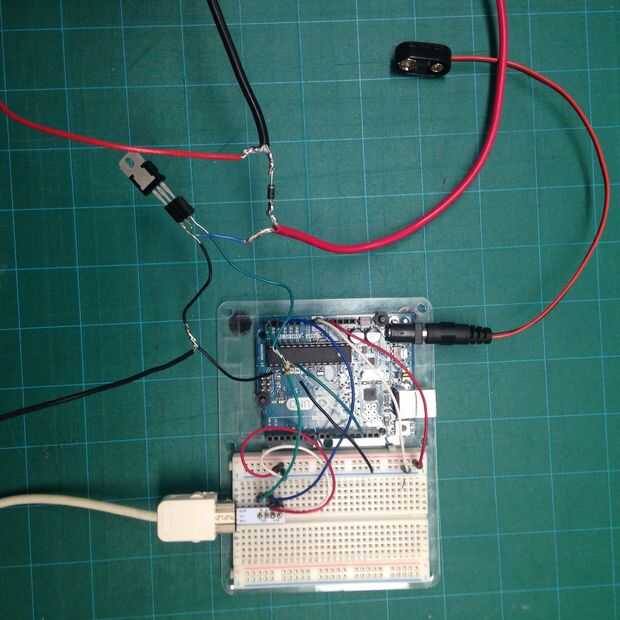

Para el motor, porque no necesita alimentación de la ONU, usted puede atar con alambre directamente a los pines que se necesita. En nuestro código, estamos utilizando el pin 9 para controlar el motor mediante el nunchuck, así que lo conecte directamente al pin 9. Y te Conecte el negativo directamente a tierra.
Ahora, antes de hacer esto completamente, necesitará verificar la polaridad del motor, porque una vez que se introducen el transistor y el diodo, la corriente se convierte en direccional. Y se puede cambiar a positivo y negativo para funcionar el motor al revés. Hará muy pesado amperaje en baja tensión.
Por lo tanto, vamos a conectar la fuente de alimentación. Mediante un cable estándar del reemplazo de la tienda de hardware, debe tener coloración estándar. Verde para tierra, blanco para neutro y negro para viven. Por favor consulte su embalaje o en una fuente confiable de internet si esta coloración no es el caso.
Primero: no lo enchufe nada en, asegúrese de que todo esté apagada antes de ajustar el cableado en cualquier electrónica.
2: Asegúrese de que el selector en el lado a 115V. Debe ser fácilmente ajustable con un palillo de dientes.
3: Conectar el verde a tierra, blanco a N y negro l.
4: Conectar a una franja de potencia protegida contra sobretensiones que ha enchufado a la pared, pero apagado. Luego encienda la tira de alimentación. La luz verde se encenderá. Esto significa que la fuente funciona correctamente.
Ahora, si tienes un multímetro, que probablemente tienes si estás haciendo cualquier tipo de energía relacionados con el cableado, se puede tocar el rojo positivo y negro negativo para obtener una lectura. No se puede leer exactamente 12V. Si no, puede usar un destornillador phillips o una herramienta similar para ajustar un poco marcado al lado de la luz verde. Esa disque se "dial de ajuste" en la tensión de 12V deseada.

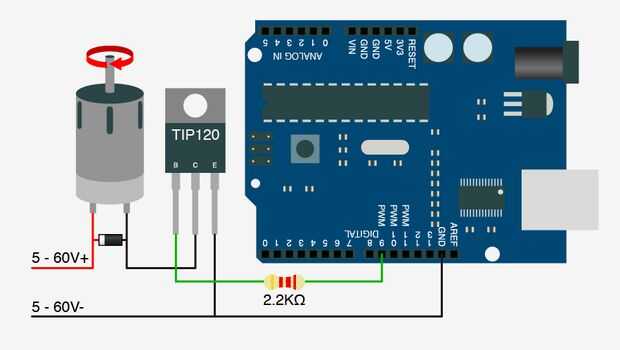

¿Recuerdas por qué hicimos esto ahora? Así podemos comprobar la polaridad del motor. Desea que el motor gire en sentido horario. Así que conecta hasta la fuente de alimentación y ver que orientación coincide con las agujas del reloj. Tornillo en como si usted esté cableado permanentemente, no sólo tocarla a la red. Luego darle la vuelta en. Si necesita conectarlo positivo negativos a positivos y negativos para conseguir el correcto sentido de giro, usted necesitará cambiar eso alrededor cuando usted lea el diagrama para conectar al Arduino. Si por alguna razón que su motor necesita para funcionar "hacia atrás" todo lo que ned no es voltear los cables antes de llegar al diodo en el diagrama. Conecte el extremo negro del diodo y negro hasta el final de plata del diodo rojo. No cambie la orientación de color después del diodo. Esta manera, siempre está cableado fuente rojo a positivo en el poder y el negro al negativo de la fuente de alimentación.
