Lanzador de cohetes de aire y tapones de corcho, utilizando una manguera de jardín (2 / 7 paso)

Paso 2: soporte

PIEZAS

  • Madera contrachapada, espesor de 1/2 pulgadas, 16 x 16 pulgadas
  • Madera 2 x 4 pulgadas, 15 pulgadas de largo
  • Madera 1 x 2 pulgadas, 6 pulgadas de largo
  • 2 tornillos de madera, tamaño #8, 2 pulgadas de largo
  • perno de cabeza hexagonal de 1/4 o 5/16 de pulgada, 2 3/4 o 3 pulgadas de largo; arandela de metal; tuerca de mariposa
  • 2 abrazaderas, tamaño #32 (1 1/2 a 2 1/2 pulgada de diámetro)
  • 4-abrazaderas de plástico, 12 pulgadas de largo

Herramientas (no se muestra)

  • Lápiz
  • Taladro
  • Brocas de taladro: 3/32, 11/64, 1/4 y 5/16 pulgadas
  • Destornilladores

PASOS

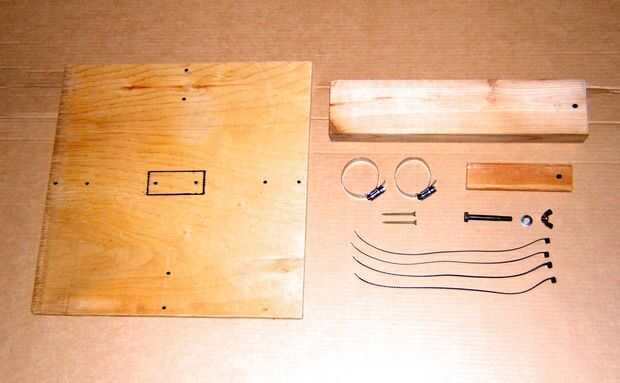

  1. En la base de madera contrachapada, mida y marque donde perforar. (Refiera por favor a la foto que se muestra con las piezas.) En el punto medio de cada lado, hacer una marca de 1/2 pulgada del borde y a 2 1/2 pulgadas. En el centro de la madera contrachapada, marca 1 1/4 pulgadas desde el centro en ambas direcciones, para los dos tornillos sujetar el 2 x 4 vertical. Medir al final de la 2 x 4 y marque su contorno en la madera contrachapada.
  2. Perforar agujeros de 11/64 inch en el mediados dos marcas y agujeros de 1/4 de pulgada en el borde de ocho marcas. Voltee la madera contrachapada y utilice una broca de 5/16 de pulgada suavemente para avellanar los orificios en el centro.
  3. Tomar la 2 x 4 y 1 x 2. Marca 3/4 pulgadas de un extremo en cada uno de ellos, en el centro. (Refiera por favor a la foto que se muestra con las piezas.)
  4. Perfore un agujero de 1/4 de pulgada o un agujero de 5/16 de pulgada, dependiendo del tamaño de su tornillo. No tengo una prensa del taladro, así que sujeta las dos piezas de madera en un tornillo de banco y perforado lo mas recto posible. Mueva el taladro hacia adelante y hacia atrás unas cuantas veces para agrandar el agujero ligeramente.
  5. Empuje el perno a través del orificio en el 1 x 2. Apoyando la madera en algo, golpear la cabeza del perno con un martillo varias veces a hundirse en la madera un poco. Empuje 2 x 4 en el perno, deslice la arandela y enroscar la tuerca de ala.
  6. En el otro extremo de la 2 x 4, hacer marcas en el extremo para que coincida con los orificios en la madera contrachapada y piloto de 3/32 pulgada-agujeros para los tornillos del taladro.
  7. Coloque la madera horizontal (lado de buena para arriba) sobre soportes a ambos lados, dejando el centro claro. Flujo de pegamento para madera en el contorno de la 2 x 4 y colocar ahí el 2 x 4 tornillo en lugar de por debajo. Dejarlo durante la noche para curar.
  8. Poner la manguera en espiral de la madera contrachapada de tal manera que el extremo hembra llegará fácilmente a la parte inferior de la 1 x 2. Dejando el extremo hembra de la manguera para una vuelta (para tener cierta holgura para cuando el tubo lanzador se hace pivotar horizontalmente para disparar corchos), fije con ataduras de cremallera a través de ocho hoyos, pero no muy apretado todavía.
  9. Tome una de las abrazaderas de manguera grande, colocar en el 1 x 2, poner la parte inferior de la válvula en su, compruebe que hay una arandela en el extremo hembra de la manguera y acople la manguera firmemente, sosteniendo la válvula con una llave. Apriete la abrazadera sin apretar.
  10. Colocar la abrazadera de la manguera en la parte superior de la válvula y 1 x 2 y atornillarlos sin apretar definitivamente.

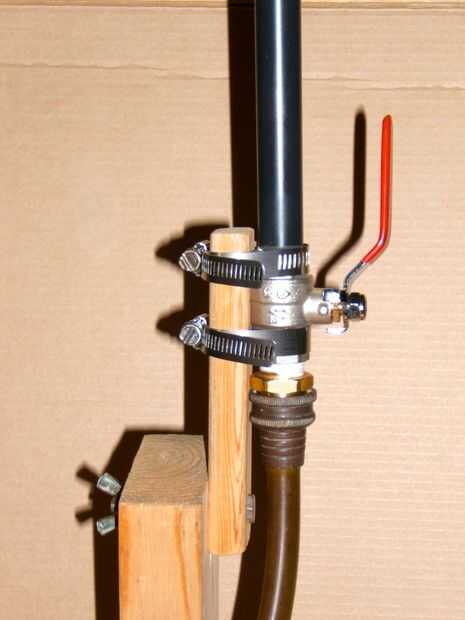

  11. Alinee la manija de la válvula frente a 1 x 2, los tensores de abrazadera detrás de 1 x 2 y la parte superior de la válvula ligeramente por debajo del extremo del 1 x 2. (Por favor consulte la foto de arriba). Las abrazaderas deben sostenga los extremos de la válvula contra el 1 x 2.
  12. Apriete las abrazaderas.
  13. Apretar los lazos zip.

NOTAS

  • Cuando se bombea aire en el lanzador, probablemente sería prudente mantener por debajo de 50 psi. Los cohetes de papel volar más de 100 pies incluso a 35 psi. Los otros tipos de cohetes vuelan menos de la mitad tan alta como el papel de los.
  • Cuando se inicia, la válvula debe abrirse lo antes posible.
