Lámpara tubo vintage con Touch Control Dimmer (5 / 6 paso)

Paso 5: Ajuste el interruptor y el cableado

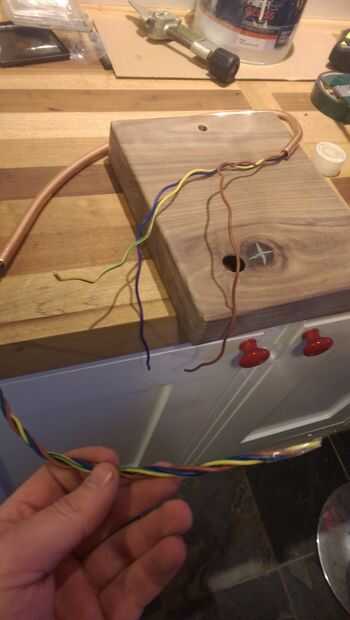

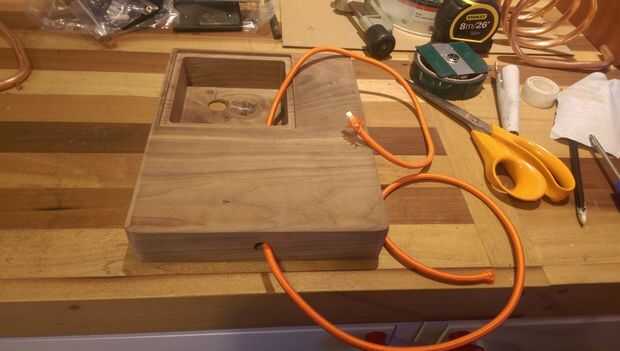

Lo primero que hice fue tirar de los cables a través de la base y el tubo de cobre principal. El cable naranja es el cable de corriente decorativa que irá directamente al interruptor. Se han eliminado los 3 cables separados de algunos flex 3 core para poder pasar por el cobre de 10mm sin enganche en la curva.

Este el punto en que necesita cablear el zócalo E27, cada uno es diferente así que asegúrese de cables el neutro a la terminal conectada a la parte roscada del casquillo. El vivo es el terminal suspendido que ves cuando miras dentro, cuando nos fijamos en la parte inferior de una bombilla E27 hay un contacto en el extremo, que es el punto vivo. Yo aconsejaría que comprar un zócalo E27 con puesta a tierra también.

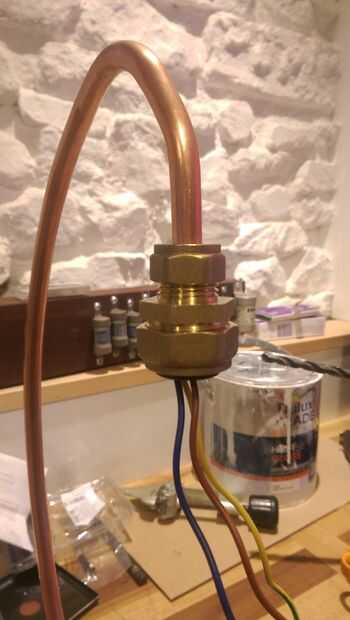

Una vez que el zócalo E27 es cableado, puede tirar el cable en exceso a través del cobre para hacer la toma la compresión agradable y cómodo. En el extremo de la guarnición de la compresión he insertado un ojal de goma para que la toma se mueva.

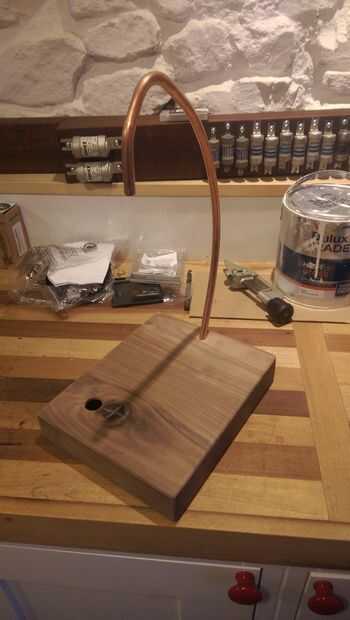

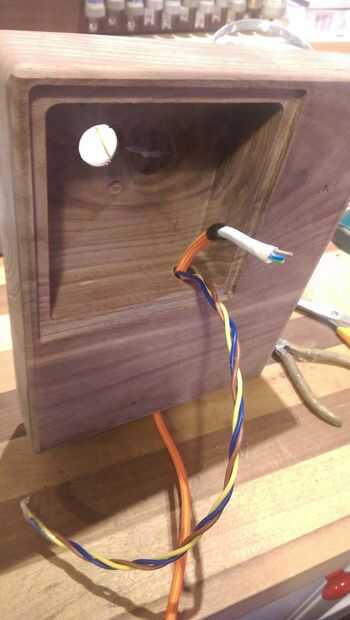

Después de tirar el cable en exceso a través de usted puede caber el tubo de cobre en la base. Entonces tiré del cable la base que todavía está en su estado flexible cubierto.

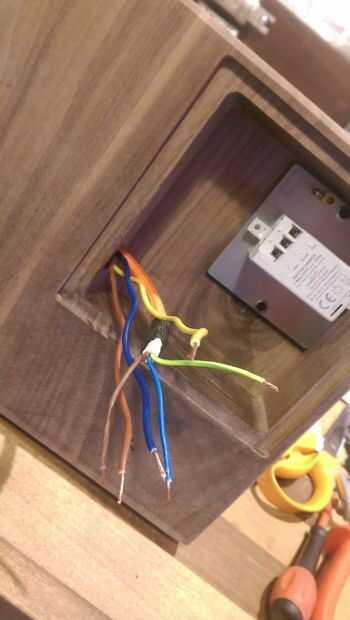

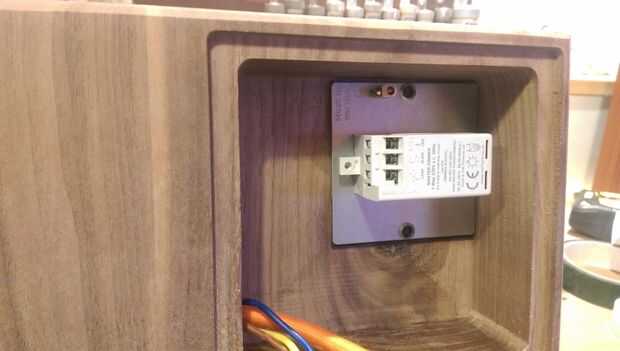

Yo uso cinta doble cara espuma de 3M para fijar el interruptor en su lugar ya que hay presión cero para este interruptor y luego procedió a alambre para arriba.

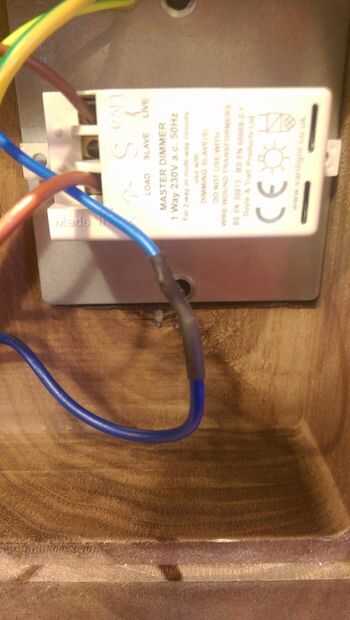

En el interruptor hay 3 terminales que deben cablearse como abajo:

LIVE-la red live wire. En el Reino Unido esto es marrón en color

SIN USAR DE ESCLAVO EN ESTE INSTRUCTABLE

CARGA, el alambre vivo del zócalo E27, también debe ser color marrón si se han conectado correctamente.

Asegurarse de utilizar los cables de tierra (Reino Unido específico) a tierra del interruptor y el enchufe. Usted debe dejarse entonces con los dos cables de neutro, los soldados del encogimiento del calor juntos y usados les para mantener todo seguro y seguro.
