Lámpara de proyector led 100w (2 / 7 paso)

Paso 2: Construcción de la lámpara del LED

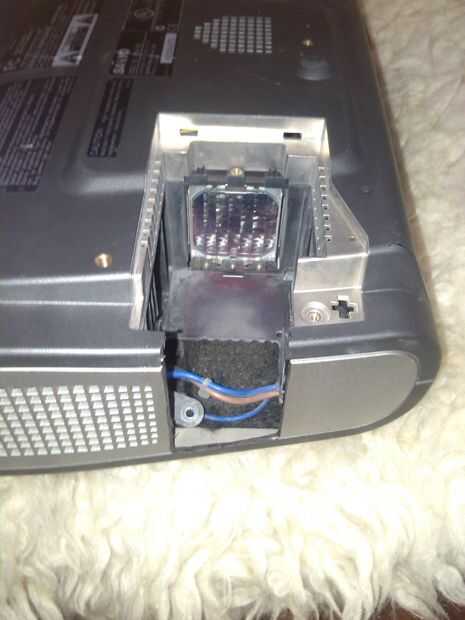

Matriz de LED de 100W emite mucho calor y por lo tanto debe ser montado sobre un disipador de calor para disipar el calor resultante. Inicialmente intenté montar un radiador para encajar en la ranura señalada sin afectar la cubierta de la lámpara del proyector, pero simplemente no hay suficiente espacio para un radiador capaz de disipar todo el calor resultante. Así que realmente cortar la carcasa del proyector para que el radiador de refrigeración permanezcan fuera de la caja.
Tengo que ajustar un poco también la base del radiador para que puedan entrar en el compartimiento de la lámpara. El sensor de temperatura de lámpara tuvo que ser quitado.

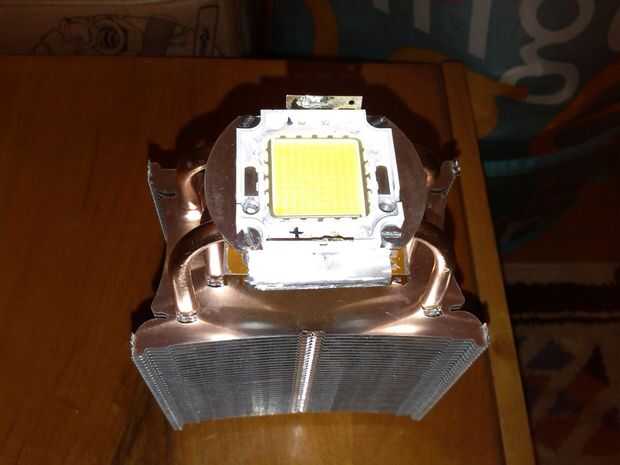

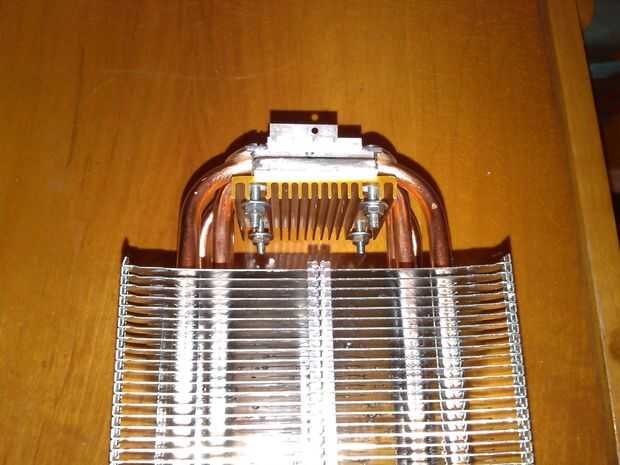

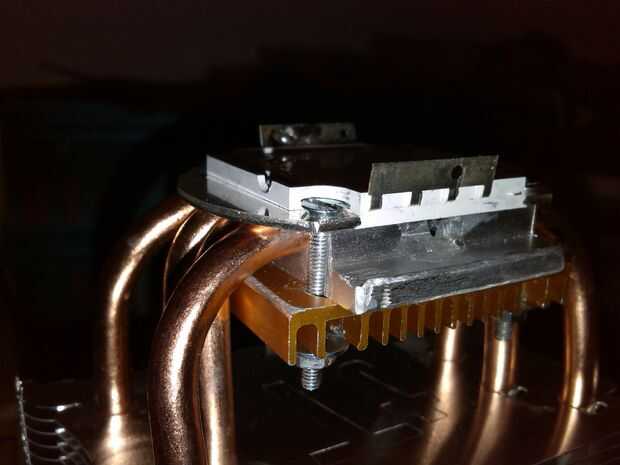

La matriz de LED luego se monta sobre la base del disipador de calor después de aplicar una capa fina de pasta térmica. Puesto que los agujeros no coinciden con matriz de led, utilicé un pequeño radiador en la parte posterior de la principal.

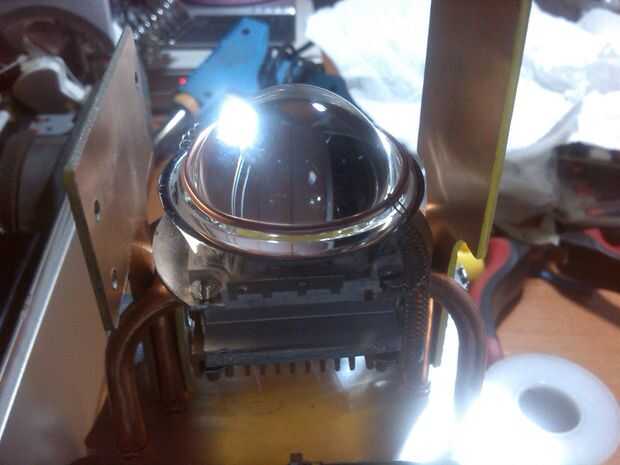

Luego conecta la óptica (un reflector de plástico y una lente que permite enfocar la luz en un punto). También son de ebay.

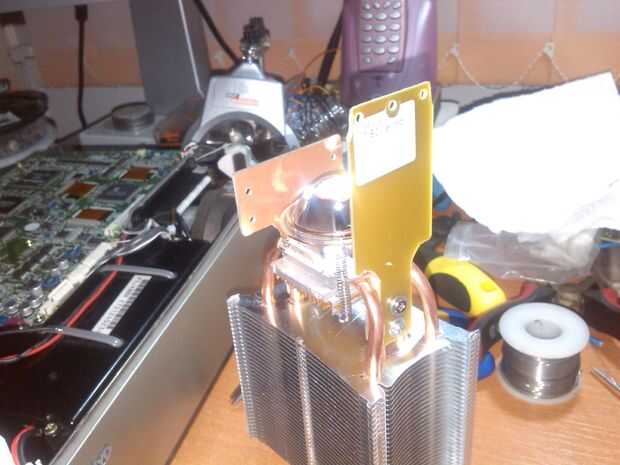

Entonces utilicé dos pastillas de textolit para atar la lámpara a la caja del proyector.
