Lámpara de mesilla de halcón del Milenio / luz de la noche (2 / 6 paso)

Paso 2: LED allí ser luz

En primer lugar off quiero hacerlo claro soy apenas un bloke con un soldador. Mi cableado y habilidad con la electrónica no es algo que quiere confiar su vida a. Tenga en cuenta que totalmente había probado mi pequeño proyecto y lo suficientemente seguro como para juzgar en mi dormitorio de los niños.

Puesto que se trata de una nave espacial pensó que sería cool para replicar las pequeñas luces en el fuselaje. Lo hice con fibras ópticas. Pequeños tubos de plástico que, cuando usted enciende un lado al otro lado emite esa luz no importa cuánto se curva la fibra. Cosas impresionantes! También usé de LED para las luces enigine y los focos delante de la nave. Eso es 's muchas luces! Este paso necesita algún cálculo porque necesitamos unos transistores que el LED no se sobrecargará.

Lista de partes:

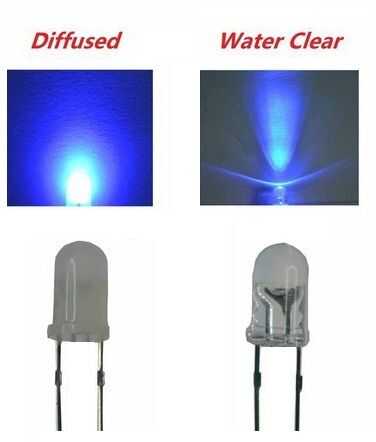

  • Difusa del LED: LED con una amplia propagación de la luz. Usé estos para replicar la luz del motor y el interior.
  • Agua clara (punto) LED de: LED con un margen muy pequeño de luz. Estos que he utilizado para iluminar las fibras ópticas.
  • Fibras óptica 0, 75-1mm: Terminé usando unos 3 metros.
  • Tensión de alimentación: Usé un viejo adaptador de 12V que tuve en mi partsbin.
  • Resistencias: He usado transistores de 120 ohmios en mi configuración.
  • Papel y cartón: Para hacer el compartimiento del motor.

Averiguar qué resistencias que necesitará depende de la tensión de alimentación y la cantidad de LED va a utilizar. Voltaje total ad el LED en esa fórmula y usted sabrá el valor de ohmios de su cárter.

Ya que cada color LED tiene un voltaje diferente (yo usé blanco y azul) y puede usar una tensión de alimentación diferente necesita hacer su propio cálculo basado en su situación. Es de gran ayuda calculadora de LED.

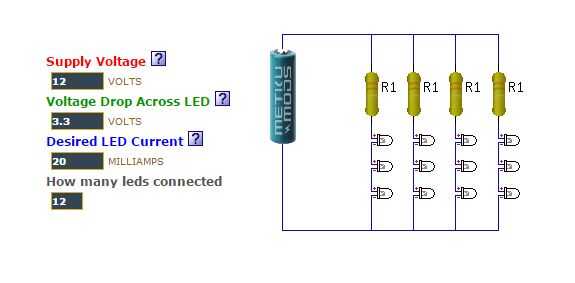

Tenga en cuenta que usé una resistencia de valor ligeramente superior porque no quería que mi LED de brillar en el brillo completo. Yo estaba buscando un resplandor suave. Yo también pared mi LED en 4 secuencias de 3 LED de cada uno. Si nos fijamos en el diagrama de ejemplo se puede ver que cada secuencia de 3 LED tiene su propio resistor.
