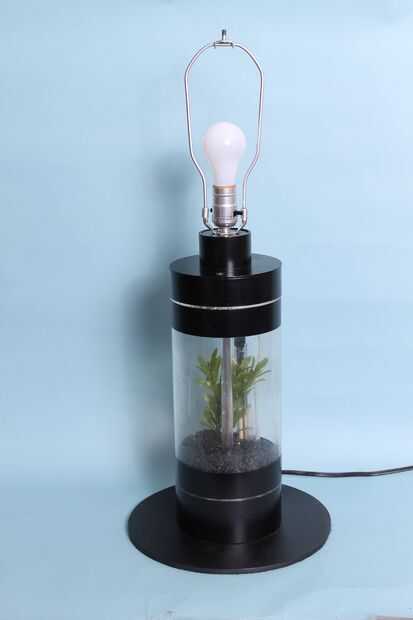

Paso 5: Eléctrico: Base, salida del calefactor, portalámparas, lámpara fluorescente

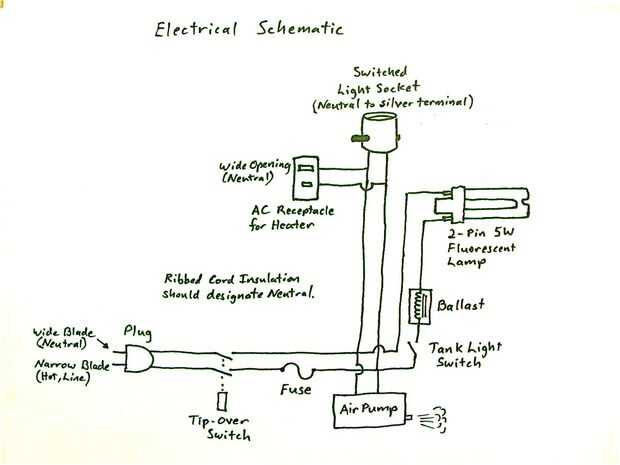

Ver el esquema eléctrico para entender cómo funciona la unidad y conectar correctamente.
Cuando se trabaja con cable de la lámpara el conductor bajo el aislamiento acanalado de la cuerda debe ser el conductor neutro del circuito AC. El conductor bajo el aislante estriado debe ser el conductor que está conectado a la clavija amplia hoja, lo portalámparas socket screwshell (la parte roscada de la toma) y la amplia apertura de la toma de CA. Cable de la lámpara es negro 18 AWG SPT-2 cable 8' de largo. Compré un cable de extensión y corte los receptáculos.
Los componentes de la Base: la bomba de aire (tienes que cortar la mayor parte de su cable de alimentación), el lastre fluorescente, el fusible soporte (y fusible de 2A), e interruptor de vuelco (émbolo resorte pasa a través de un agujero en la placa base) están conectados por el esquema. El cable de alimentación de la lámpara sale de la base a través de una muesca en el borde inferior de la caja Base. El cable debe estar bien ajustado a la placa de Metal dentro de los lazos de alambre/zip Base wth para asegurarse de que no se deslizará si tira.
El eje central lleva dos 18 AWG SPT-1 (más delgado que el SPT-2 utilizado para el cable de alimentación de la lámpara) los cables de la lámpara. Estos cables van desde la Base de la lámpara hasta debajo de la cubierta superior. Uno de ellos lleva siempre encendido de la lámpara y el calentador AC Sockets. El otro cable se conecta a los pines de la lámpara fluorescente de 5W. Los dos cables SPT-1 apenas encajan el eje central 1/8 IP tamaño tornillo de tubería. Dos muescas se presentan con una lima circular en la parte superior del eje central y dos en la parte inferior. Estas muescas son donde los cables de entrada y salida al eje central.

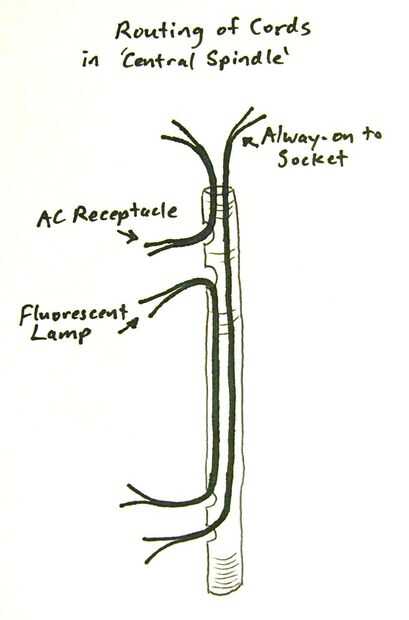

El ' siempre-en-' cable de alimentación va desde la muesca inferior en la base hacia arriba y recto hacia fuera la parte superior del eje central. El cable de la lámpara fluorescente funciona desde la muesca superior de la base hacia arriba y hacia fuera de la muesca inferior en la parte superior del eje central. Una longitud corta de cable SPT-1 se ejecuta desde la muesca superior en la parte superior del eje central hacia arriba y afuera la parte superior del eje central. Este cable corto tiene el poder de la portalámpara hasta el tomacorriente de CA de calentador.

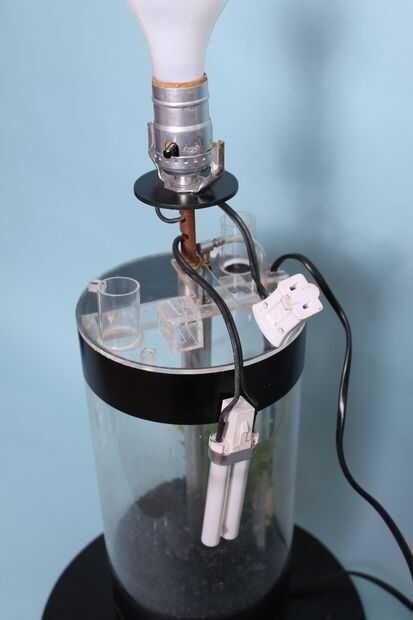

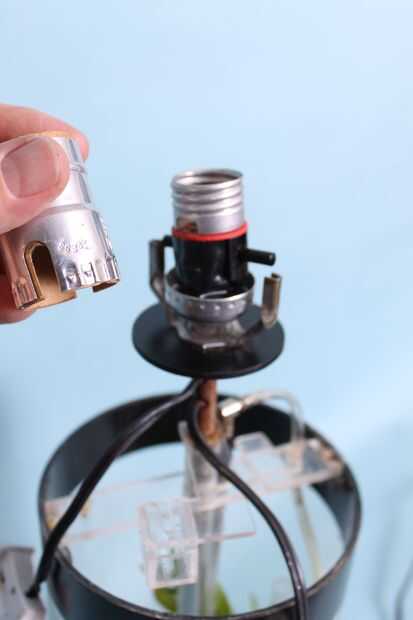

Ahora es el momento de instalar el portalámparas fluorescente, el 2-1/2" diámetro disco que se 'conecta' el agujero en la cubierta superior y la base del arpa en el eje central, antes de atornillar el enchufe de la luz sobre él.

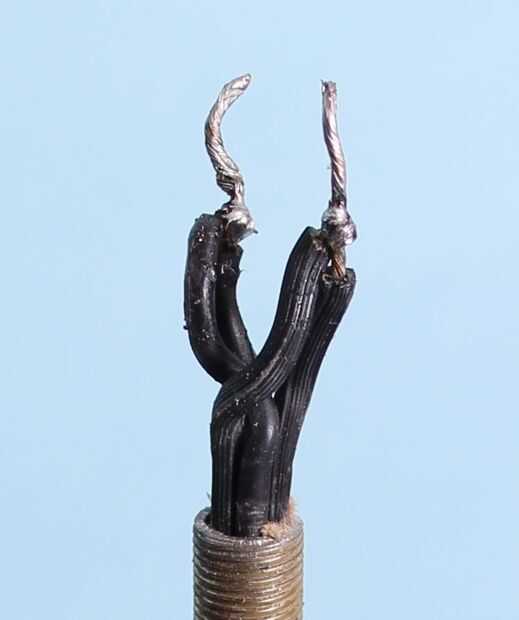

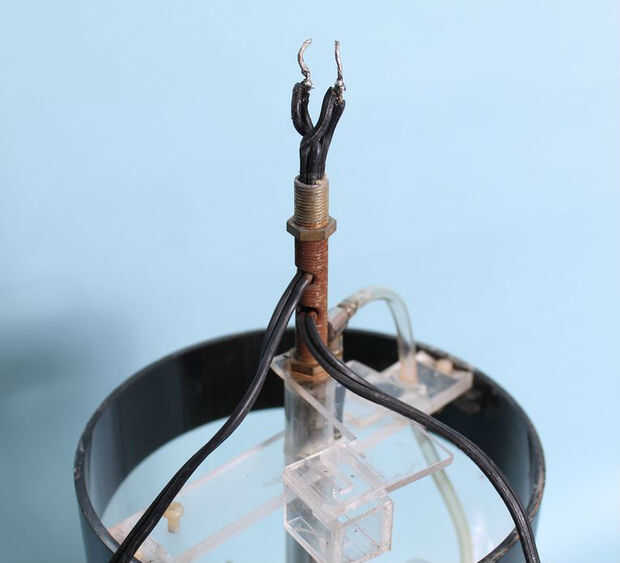

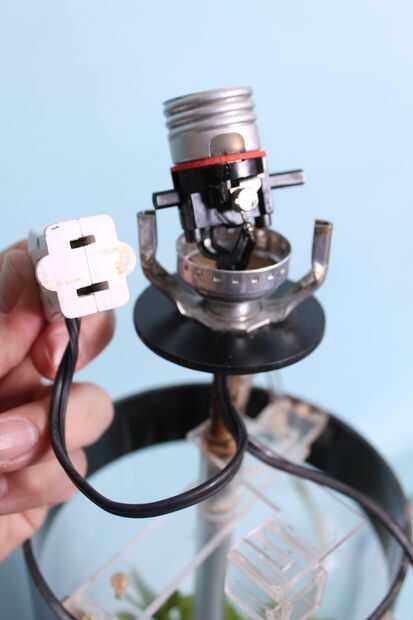

Los dos cables saliendo de la parte superior del eje central son despojados y conectados al enchufe de la lámpara conmutada con el neutro (lado acanalado, lámina ancha) conectado al terminal de la plata/blanco. Para empalmar los cables es más fácil para envolver los conductores en el cable del tomacorriente calentador alrededor de los conductores a los bornes del portalámparas y suelde la conexión. Entonces los conductores del cable del portalámparas pueden fijarse a los terminales de portalámparas. Añadir más cinta aislante sobre los terminales de portalámparas para asegurarse de que no corta el metal del cuerpo portalámpara. Paquete de los conductores en la parte inferior de la lámpara y coloque el portalámparas juntos cuidadosamente. Que tenga que tirar flojo abajo de la portalámpara para que todo se ajuste.

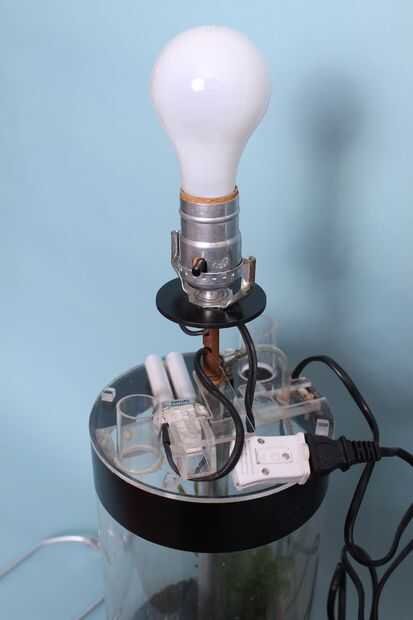

La toma de CA de calentador es un tipo de piercing de aislamiento diseñado para ser instalado en el cable STP-1. Asegúrese de que el tipo que se obtiene es apto para cable STP 1 o no se adherirá correctamente. El cable se corta según las instrucciones de instalación del recipiente e insertado en el dispositivo y el brazo de la compresión empuja en su lugar. El recipiente puede ser un tipo diferente; Siga sus instrucciones.

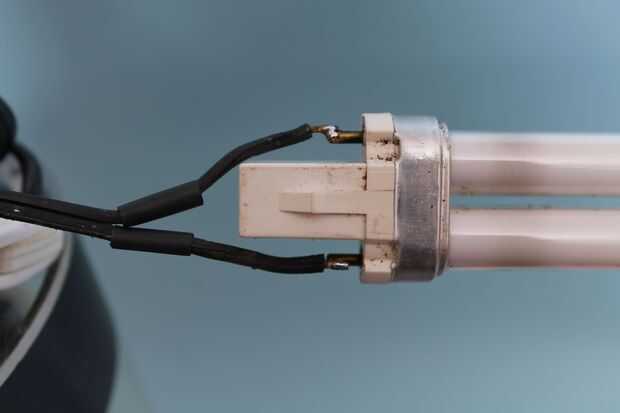

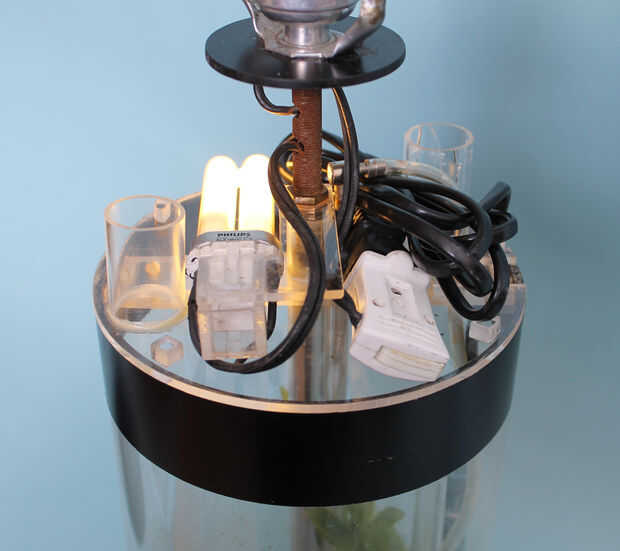

El cable de la lámpara fluorescente de 5W sale la muesca inferior en la parte superior del huso Central. Sus conductores son tachuela soldada directamente a los pines de la lámpara fluorescente. Sólo una lámpara de fluorescentes de dos pines se puede utilizar como este tipo tiene su propio motor de arranque botella resplandor interno que se iniciará automáticamente la lámpara. Tubería del encogimiento del calor debe ser desliza sobre los cables antes de soldar empujado en su lugar cubriendo la Junta del solador y pin y encogido en su lugar con una pistola de calor. Asegúrese de cubrir completamente cualquier expuestos conductores eléctricos/pins. Deslice la lámpara fluorescente por su soporte de plástico.
