Lámpara de Edison en 3 horas (6 / 7 paso)

Paso 6: cableado

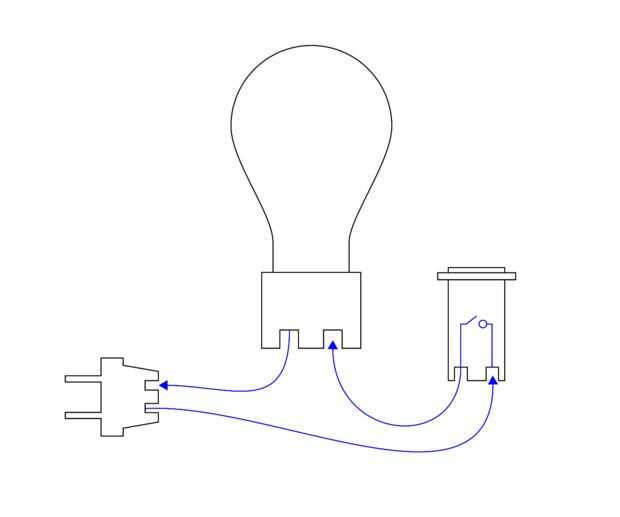

El cableado es casi tan simple como se pone. Un cable desde el cable de alimentación está conectado al interruptor, el otro cable del interruptor está conectado a uno de los cables de toma de bombilla y el otro cable del zócalo de la bombilla se conecta a otro cable el cable de alimentación (como se muestra en el diagrama).

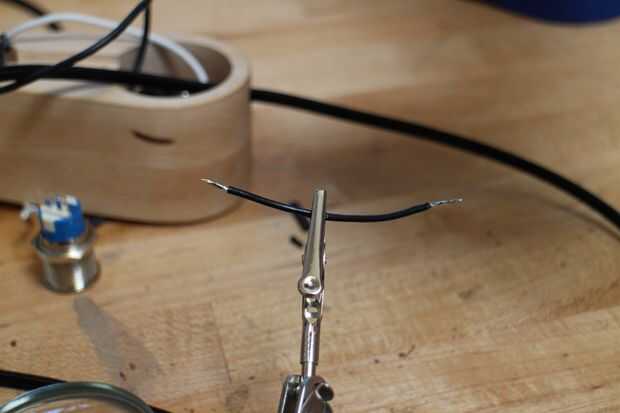

  1. Cortar unos 2" calibre 18 cables y los extremos de la lata. Si usted tuerce los alambres y hojalata los extremos (remójelos con soldadura) antes de soldarlos a los conductores en el interruptor, se fusionan instantáneamente y completamente.

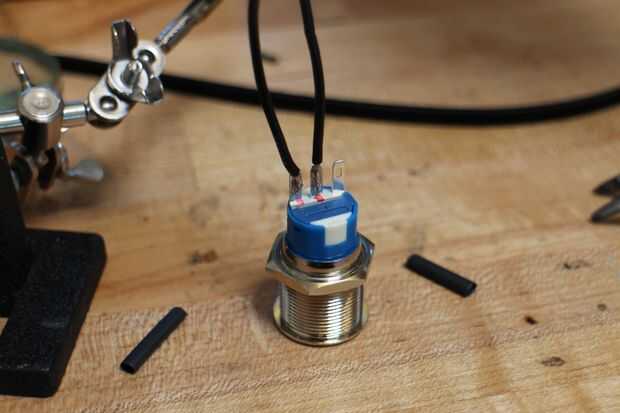

  2. Soldar los cables a los cables en el interruptor.

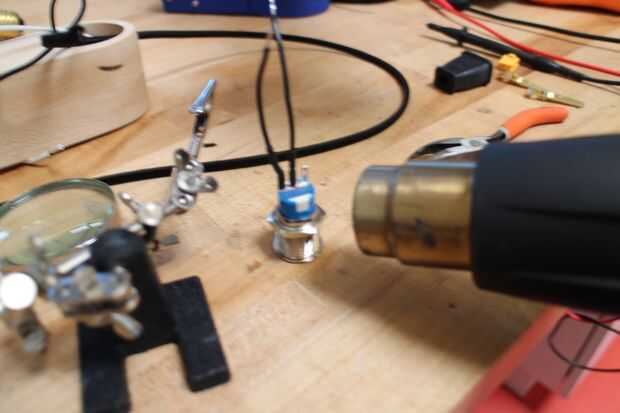

  3. Para cubrir las puntas de la tubería del encogimiento del calor de uso. Esto podría ser excesivo, pero es un buen hábito para entrar y evitará cualquier contacto no deseado (cortocircuito de salida).

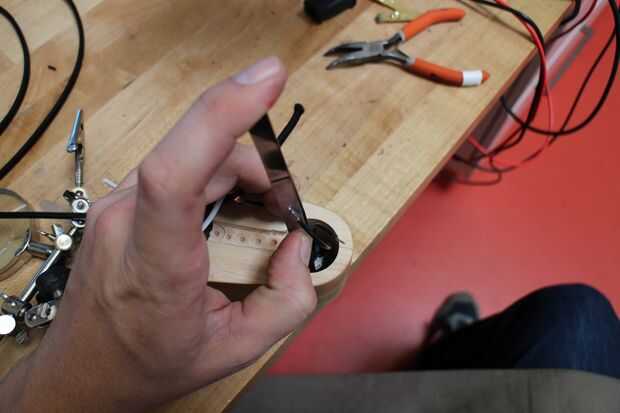

  4. Conecte el interruptor mecánico. Para hacer esto, me inserta el interruptor, sobre la tuerca, luego utiliza un par de pinzas para mantener la tuerca en su lugar mientras que gira el interruptor a mano. No hay necesidad para apretar más la mano.
  5. Enchufe el conector y los extremos de sus alambres de estaño. La toma de la mina se ajusta perfectamente con la fricción, así que no había ninguna necesidad de pegamentos en esta parte.

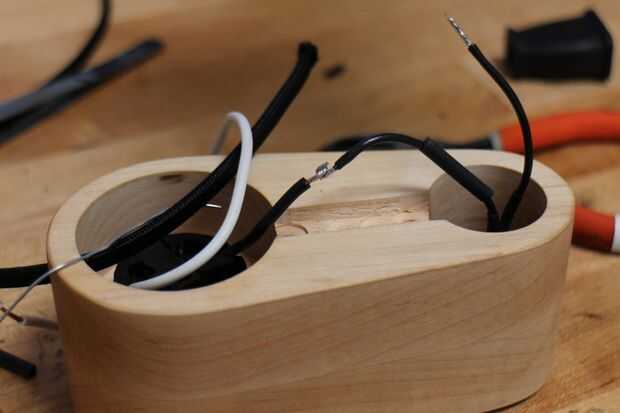

  6. Conecte uno de los cables de la toma a uno de los cables del interruptor. Estos soldados y había cubierto con tubería del encogimiento del calor, pero podría también hacerlo con conectores de extremo engarzado.

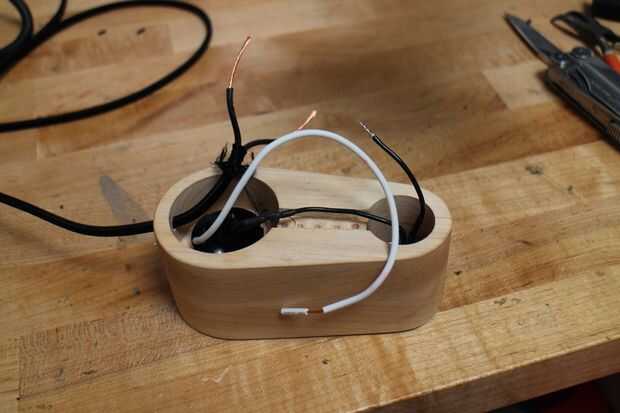

  7. El cable de alimentación a través del orificio en la parte posterior de la franja de base y los extremos de la lata.

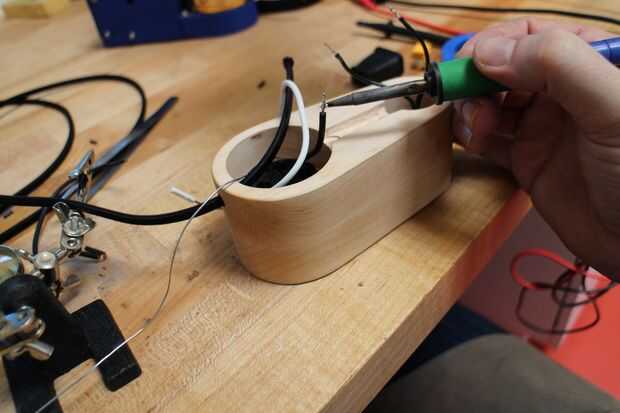

  8. La soldadura de uno de los hilos del cable de energía para el otro cable en el interruptor y el otro cable cable con el cable en el enchufe que no está conectado todavía.

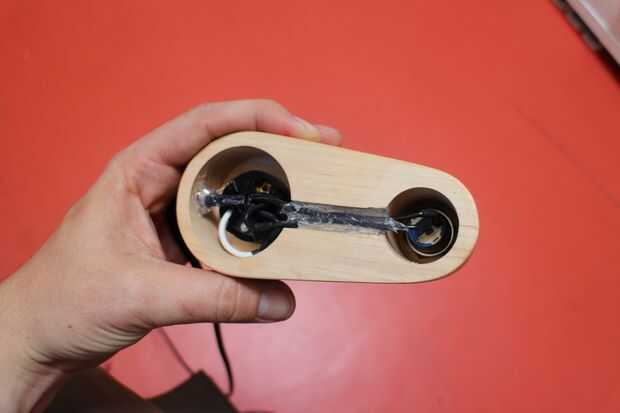

  9. Con el calor encierra todas las conexiones de la tubería del encogimiento, encajonar los cables conectar el interruptor a la bombilla y el cable en el canal con pegamento caliente.
  10. También usé pegamento caliente en el cable de alimentación para mantenerlo en su lugar. Nunca confiar en las conexiones soldadas o prensadas para estructuralmente sostener el cableado. Eventualmente se cortocircuito en los cables y a quemar tu casa!

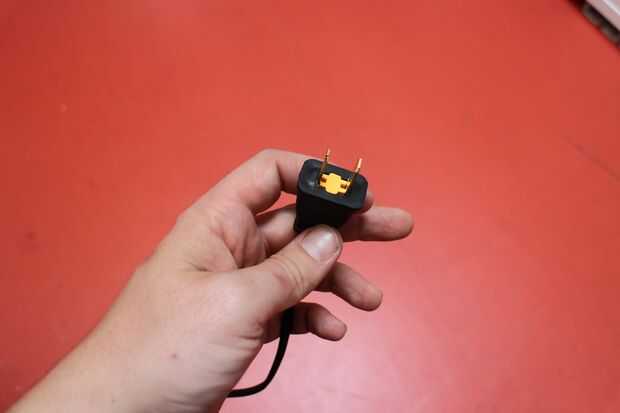

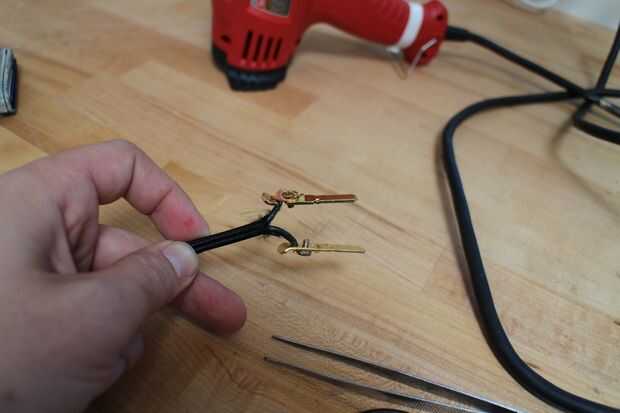

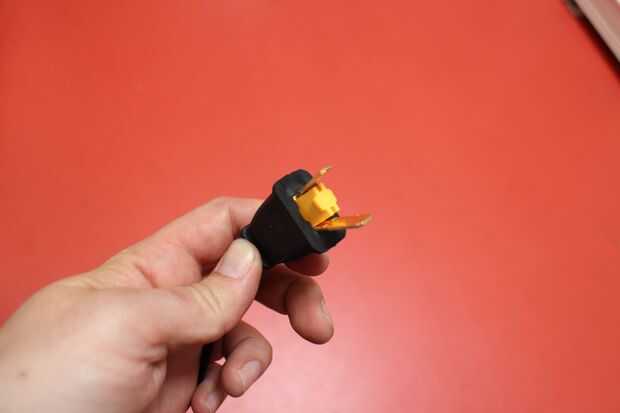

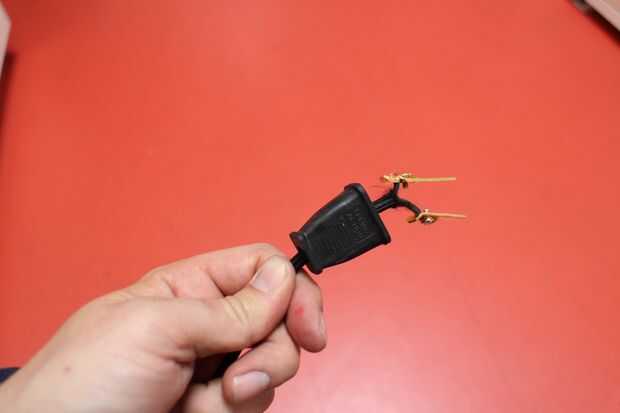

  11. Con la caja de enchufe en el cable de alimentación, une los extremos del cable de alimentación a las clavijas de enchufe, luego montar el extremo del cable. Esta parte es muerto-simple y duro meterse arriba (el enchufe está bien diseñado!).
