Labview y solidworks CAD simulación en 3D (2 / 4 paso)

Paso 2: Crear nuevo proyecto

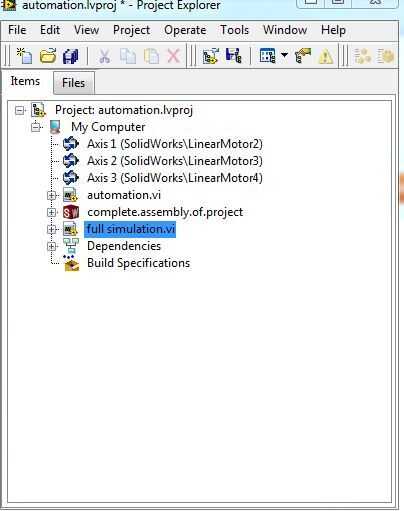

después de la terminación del modelo CAD. Abrir labview y elija nuevo proyecto. En la ventana de proyecto haga clic derecho el mi computadora seleccione nuevo y Asamblea de solidworks, modelo CAD que queremos simular. Si el modelo de conjunto ya abierto en el solidworks, elegir automáticamente el modelo de conjunto predeterminado.

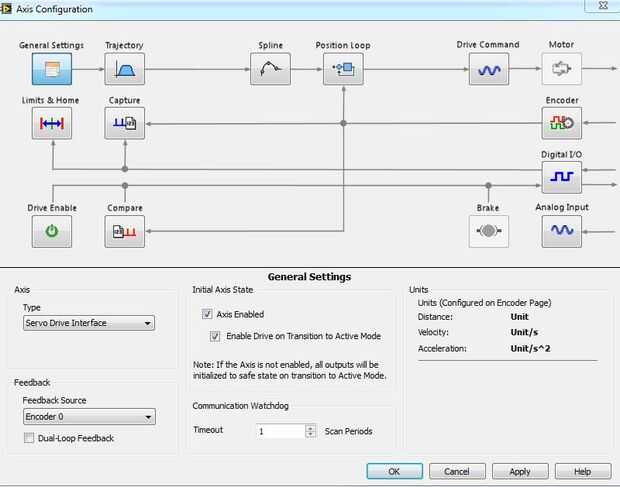

click derecho mi PC después de terminar de agregar el modelo de conjunto y seleccionar nuevo y añadir NI softmotion eje (estos son los motores que hemos añadido a la assemlby de solidworks), haga clic con el botón derecho el axis1 y seleccione Propiedades y marque la casilla de verificación, activar unidad en transición al modo activo

He utilizado 3 motores por lo que he repetido los pasos 3 veces.

Haga clic con el botón derecho mi PC y agregar NI labview archivos si ya creado o seleccione Nuevo = > VI
