Laberinto de Lazer - monta (2 / 2 paso)

Paso 2: Construir el CD foto Resistor Monte


Utilicé una pieza de corte en 4 secciones de 2" 1 1'4" PVC pipa.  Esto es fácil de montar y pequeño lo suficiente por lo que costumbre obtener golpeó por los niños.

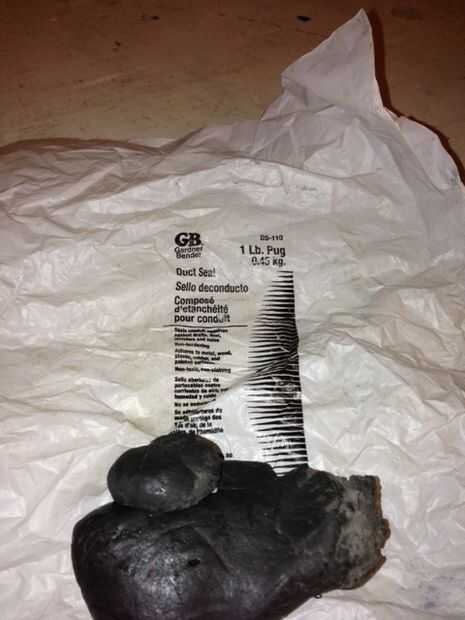

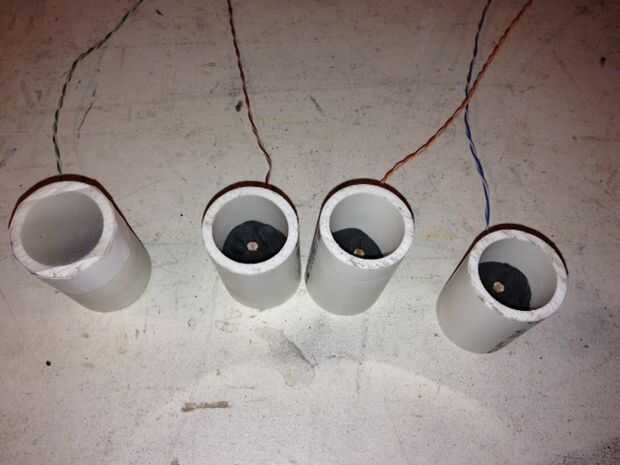

-Empujar un trozo de masilla (ver foto) en la parte posterior de una sección y empuja la célula CDS a través.  Masilla de plomería es barato y en Home Depot.

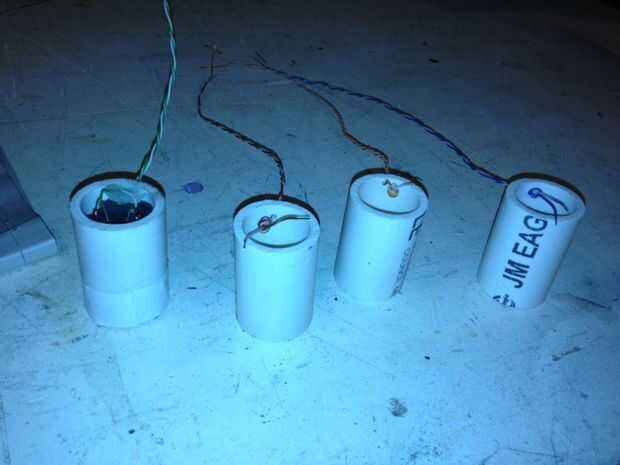

-Perfore un pequeño agujero en el tubo de PVC, pasar los cables de 1 pie por y y la soldadura a la celda CDS.
-Asegurar los cables en el agujero con algún epoxi para que no mueva.
-Envuelva cinta adhesiva sobre el extremo del agujero abierto para actuar como un difusor para el rayo láser.
-Envolver un lazo de cinta aislante en PVC para asegurar la cinta scotch.

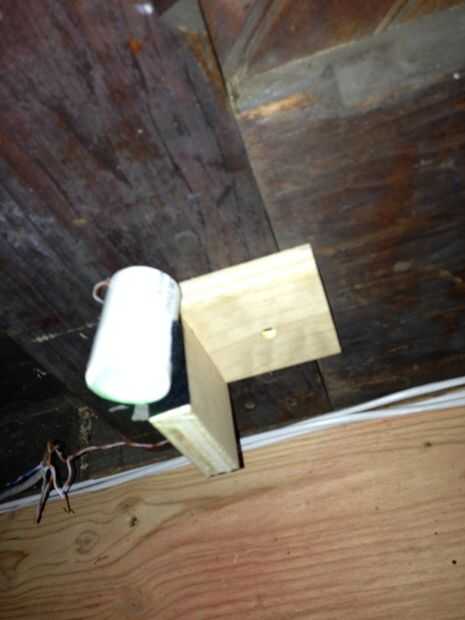

Otra vez, como con el montaje de láser, haz 2 pequeños pedazos de madera y perfore un agujero en cada uno como se muestra en la imagen siguiente.  Fije el tubo de PVC a la madera con Velcro.
