Laberinto de Arduino (2 / 4 paso)

Paso 2: Construir Arduino

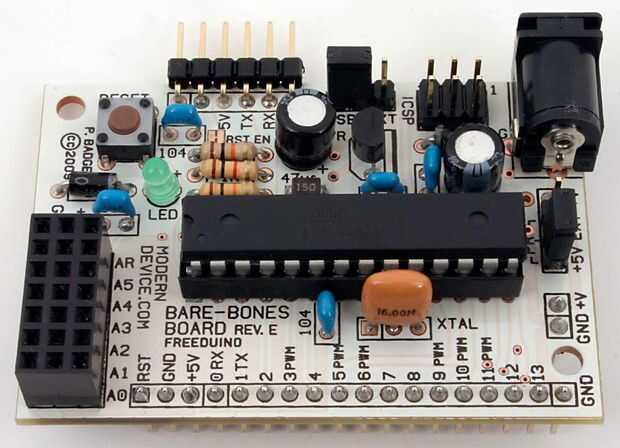

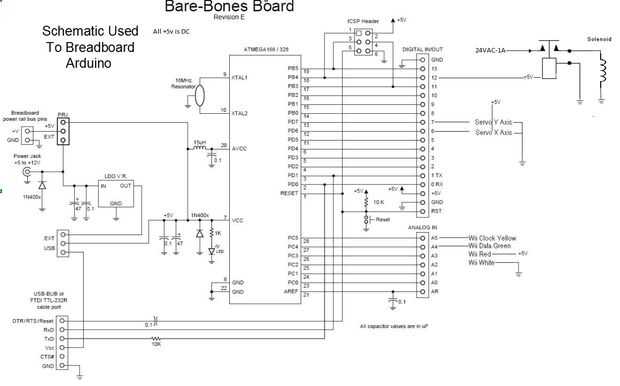

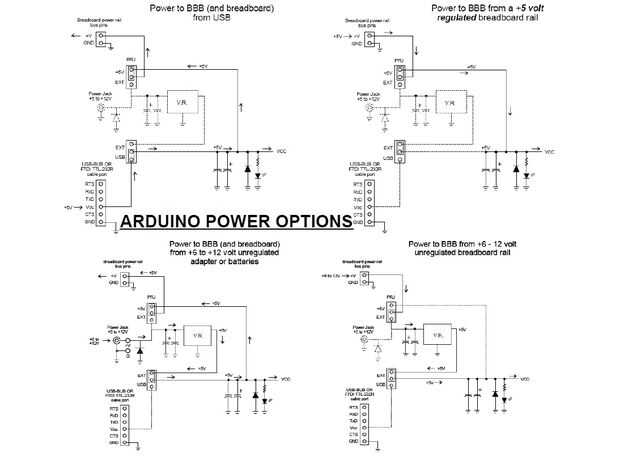

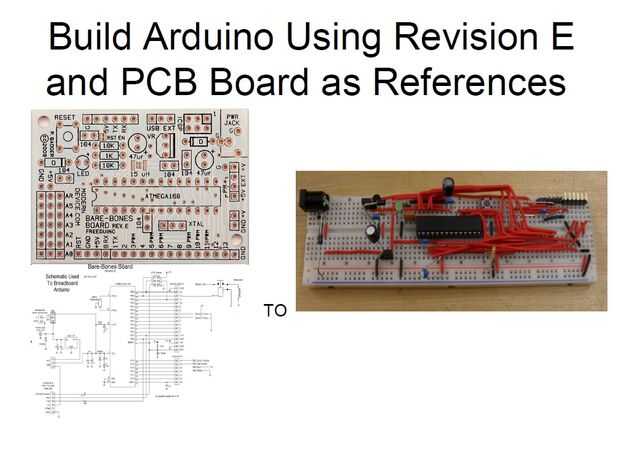

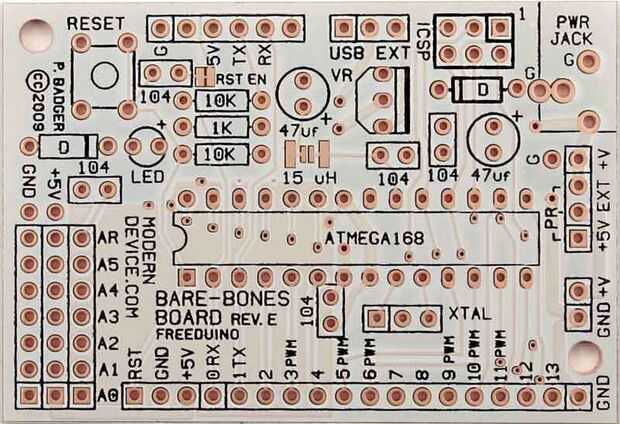

o soldar los componentes en el PCB siempre tablón o tablero de Arduino el pan usando revisión esquemática y PCB como referencia. Hemos añadido algunos detalles en el esquema donde realizamos nuestras conexiones a Arduino. Elegimos el Arduino con el USB para la conveniencia de trabajar en casa sin una fuente de alimentación de energía. El Arduino es capible de alimentada 4 maneras diferentes dependiendo de la configuración de los puentes de alimentación. El USB puede suministrar 5VDC y 3.3VDC con sobre 500 mA. El USB funciona bien para servos de potencia el 2 y el Arduino pero nosotros experenced corriente de drenaje cuando agregamos el relé en el circuito. Para evitar que esto suceda tendrá que utilizar otra fuente de energía que tiene una mayor capacidad. Aunque experimentamos Dren actual el proyecto funcionará con solo el USB.
Descargar aquí el programador de Arduino:
arduino.cc/en/Main/Software
Después de instalar la carga de software un programa ejemplo en - archivo-ejemplos-Digital-Blink y conecte un led del pin 13 a tierra para comprobar que la Junta está trabajando.
Puede que necesite configurar el puerto com e instalar un par de drivers al conectar primero el cargador USB al ordenador.
Aquí encontrará información adicional sobre el Arduino:
CDN.Shopify.com/s/files/1/0038/9582/files/BBB_RevE_Instructions03.pdf
