Laberinto: Cómo diseño y paquete 3 cretense clásico nivel (4 / 10 paso)

Paso 4: diseño

Esto es lo que parece un cretense nivel 2.

El dibujo de las líneas:
Omita este paso si no está realmente pensando en poner uno hacia fuera. La geometría del proceso es fácil de demostrar pero terrible describir.

En el paso 3 usted decidido dónde establecer su laberinto, el ancho entre paredes y martilló su estaca en la tierra muy profundamente. (Estoy llamando este punto C)

El siguiente es la orientación de la disposición. Puesto que una vez han embalado las piedras va a ser que por un tiempo, es una buena idea para alinear con algo, ya sea el norte verdadero, este o paralelo a algo. Si no, la sensación ligeramente desequilibrada que te daré será bug bejesus de ti. Personalmente no creo hasta que construyeron algo que estaba fuera de la plaza a un edificio cercano.

Forrado la línea central vertical principal (ahora llamada V) hasta con la salida del sol de la mañana en la que dibujó las líneas y lleno las rocas hacia fuera.

Dibuja tu círculo, marcar el punto superior y dibujar una línea en la parte inferior. (Norte a sur)
Cruzar el círculo, asegurándose de que el punto del oeste es equidistante del norte y del sur y el este punto equidistante del norte y del sur antes de marcar su línea.

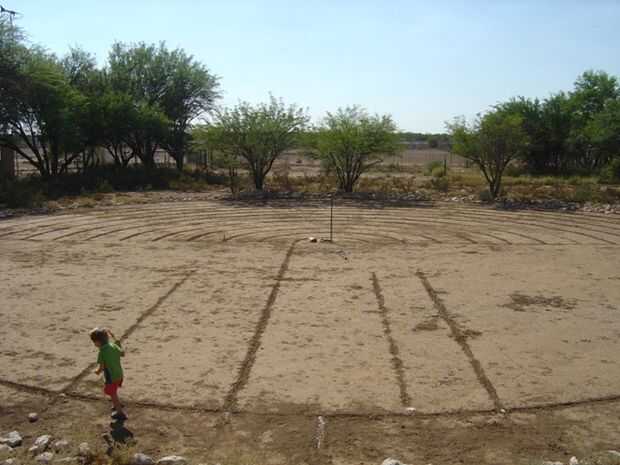

Ver segunda foto

Marcar todas las líneas de medio círculo en la mitad superior del círculo. Esto es fácil ya que todo sobre la línea del este del oeste son círculos perfectos de 1/2.

Ahora viene la parte más difícil. En orden para los círculos poder doblar detrás en sí mismos, un poco de compresión debe ser aplicado en las curvas inferiores.

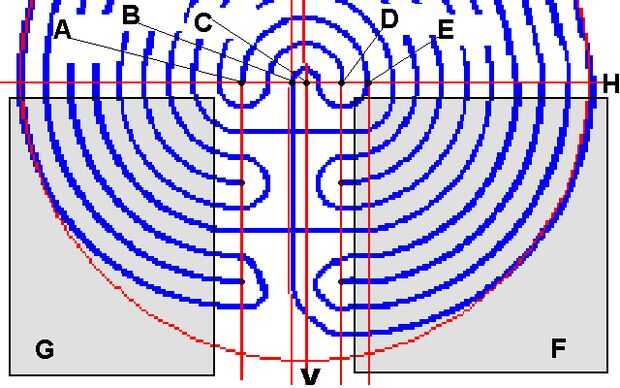

La línea de centro que han dibujado (V) y el centro de la línea es embalado (pasando por el punto B), no son la misma línea. Como se puede ver paralela medio metro a la izquierda de la línea N/S (V).

3 más de líneas verticales son necesarias a partir de la línea horizontal (H),
1 dejar caer al sur del punto A paralela a la línea media.
1 caída del sur desde el paralelo del punto D a la línea media.
1 caída del sur desde el paralelo del punto E a la línea media.

El cuadrante más bajo de la mano derecha (F) de la 3 ' reloj de o a 5 ' o posición se dibujan desde el punto E, comenzar contra línea H y parar antes de cruzar la línea vertical de E. Lo mismo con el cuadrante izquierdo (G) en el 7:00 a 9 ' posición de reloj o, los arcos se dibujan desde el punto A, parando antes de que cruzan la línea que se extiende hacia abajo desde el punto A

3 abrir puntos o semicírculos en el cuadrante izquierdo se pueden cerrar con los divisores. La primera es en el punto A. Los otros 2 son directamente debajo de él.

En el derecho cuadrante inferior las líneas que se describen a continuación horizontal deben ampliarse horizontalmente de línea E a línea D hacia sus puntos de coincidencias en los círculos de medio cuadrante izquierdo entonces la 3 puede ser cerrado de y en particular el punto D hacia abajo.

Marcaron mis puntos con un poco una lechada de cal mojada abajo, razonamiento que durante la jornada los puntos Haz rascados lejos. Lo bueno también.

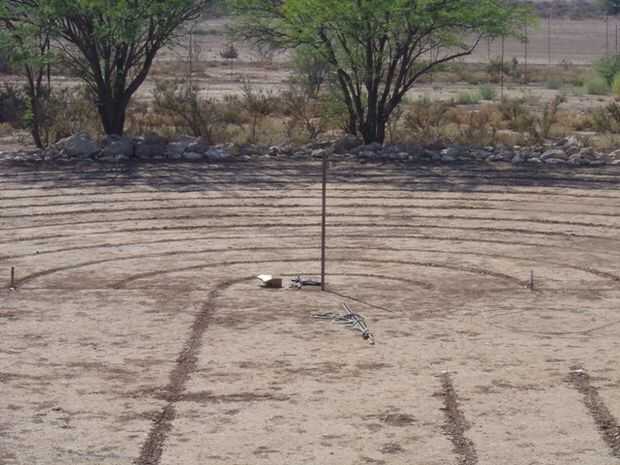

Foto 3353 muestra las líneas del cuadrante inferior izquierdo y luego

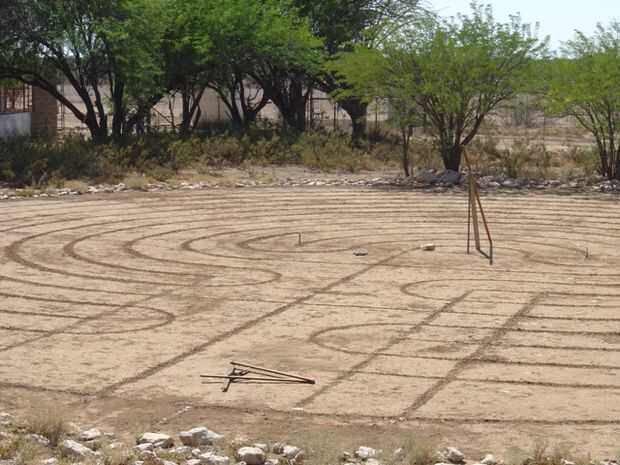

Foto 3365 demuestra haber estado cerrada con mis separadores caseros. La línea adicional debajo de ellos es para mi vía de introducción. Una estruendosa violación de etiqueta de laberinto.

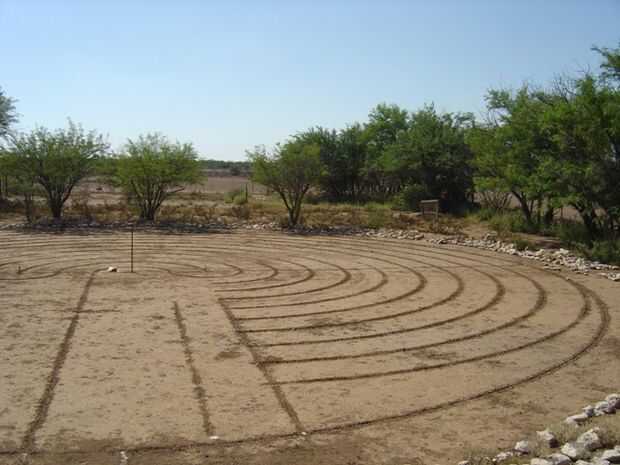

Foto 3352 muestra ese cuadrante de la mano derecha con la tira que debe ser llenado con líneas rectas

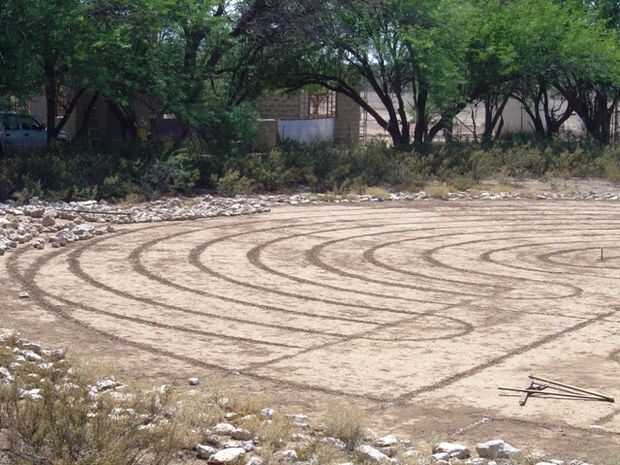

Foto 3366 muestra las líneas rectas y las vías cerradas.
