La voz de gran (6 / 8 paso)

Paso 6: Los cables de la caja.

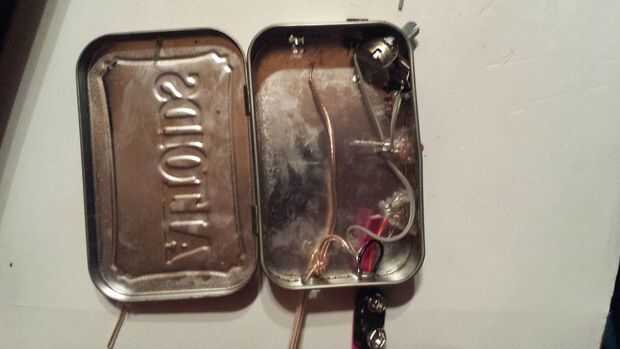

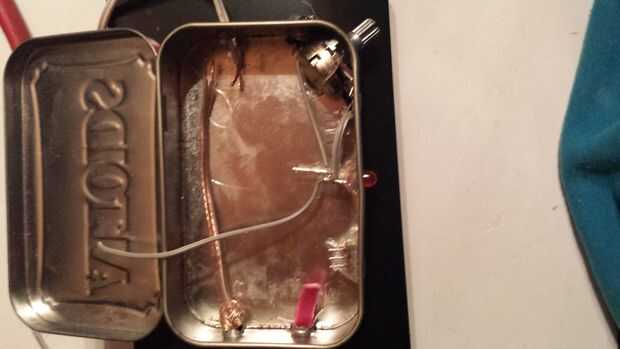

para empezar el cableado el caso traer los cables de la toma de audio, la potencia slupply, clip de la batería de 9v y el altavoz en el caso. Conectar el el cable negativo del led, el contacto inferior de la olla y una de las piernas de cabeceras perno femenino de la tierra. Conecte el cable marcado desde la toma de audio, el cable negativo de la energía slupply, el negativo del clip de la batería y un cable del altavoz todos a tierra, así.

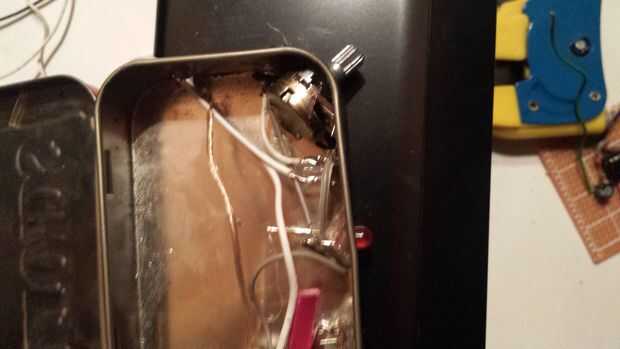

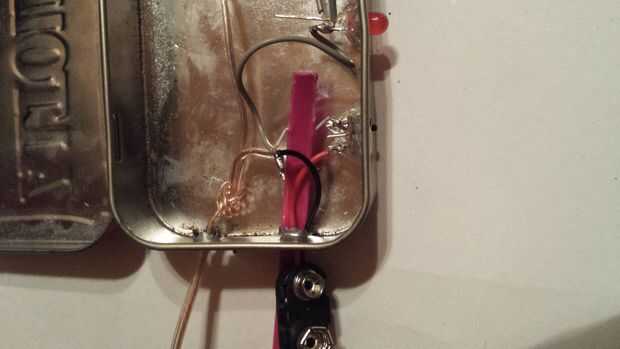

A continuación conecte el conductor positivo de la pinza de masa a uno de los cables del interruptor select. Conecte el positivo de la energía slupply al otro contacto del interruptor select dejando el plomo del centro abierto. Conecte un cable desde el interruptor de salida al pin abierto de la cabecera de pin. Conecte el otro pin abierto del interruptor de salida la abierta del altavoz.

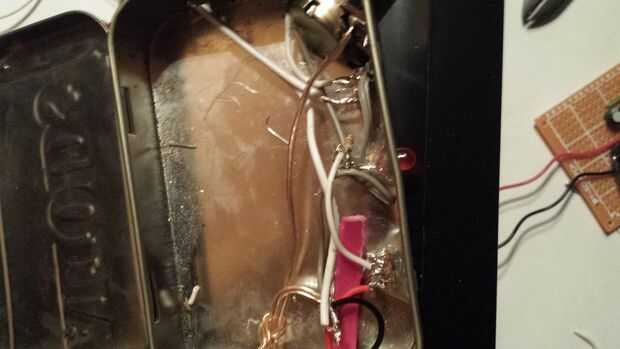

Conecte el cable restante desde el conector de audio la superior la mayoría del potenciómetro dejando el pasador central. Este debe ser el plomo con la raya blanca. Por último Conecte la pata positiva del led a la patilla central de la resistencia de 1k a través de selector de potencia
