La última versión de grapas 'Fácil' botón de hacking y construir una herramienta de recordatorio de actividad física simple (2 / 3 paso)

Paso 2: Reemplazar el resistor de 2M ohmios con una resistencia de 10K ohm

  1. La razón principal de reemplazo de la resistencia fue caída de la tensión
    a través de la 2M ohm resistor era demasiado alto para detectar niveles de alta y baja mediante un microcontrolador.

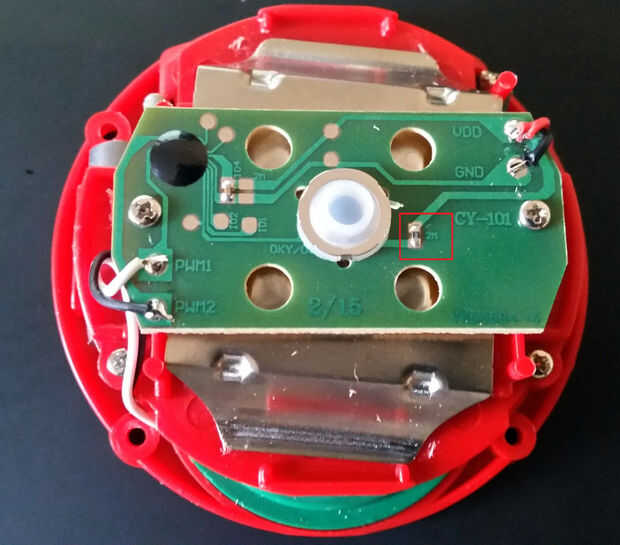

    Desoldar la resistencia de ohmios de 2M (marcados con un rectángulo rojo en la imagen) por las almohadillas de calefacción y la soldadura de plomo.

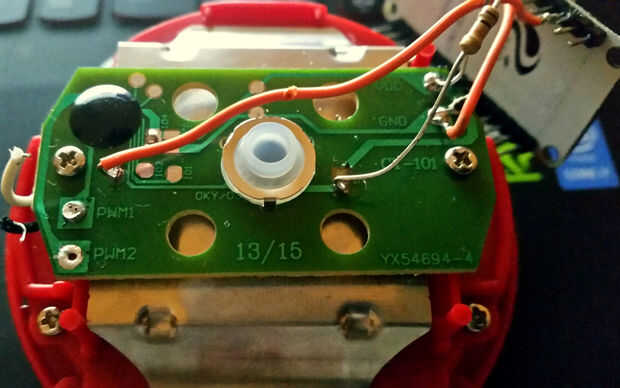

  2. Soldado una resistencia de 10K a través de las almohadillas de resistor de 2M (sólo tenía a través de resistencias de orificio).

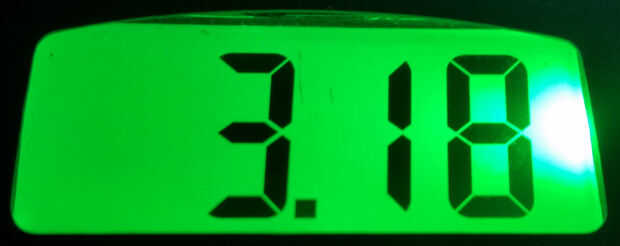

  3. Esto parece que han solucionado el problema! La tensión de pull-up en el botón era de 3.1V. Ahora pude interfaz este botón para un microcontrolador. Fui capaz de detectar Estados de 'altos' y 'bajos' cuando el botón está presionado/liberado.

Ahora esto podría botón podría utilizarse en cualquier proyecto que necesite un botón gigantesco. Es especialmente útil en la construcción de dispositivos conectados. Espero que este instructivo ayuda a alguien para hackear el botón para sus propias necesidades.
