Paso 4: Cableado de la energía

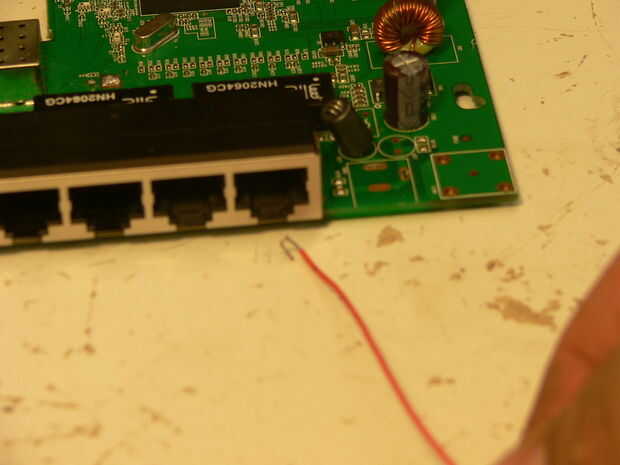

En segundo lugar, cortar dos piezas de 4" de longitud, despojarlos de 1/4" y hacer un loop(hook) en un extremo.

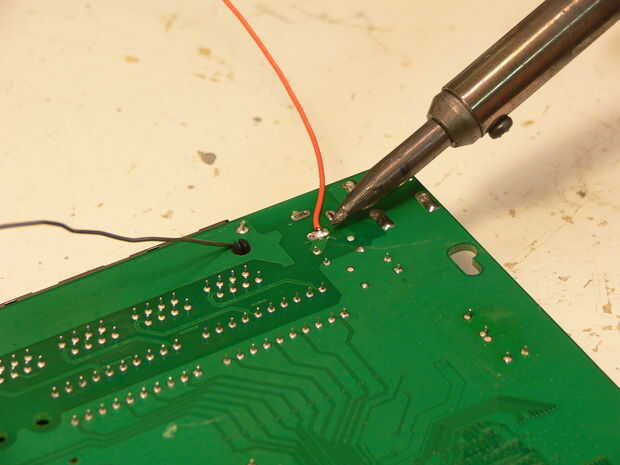

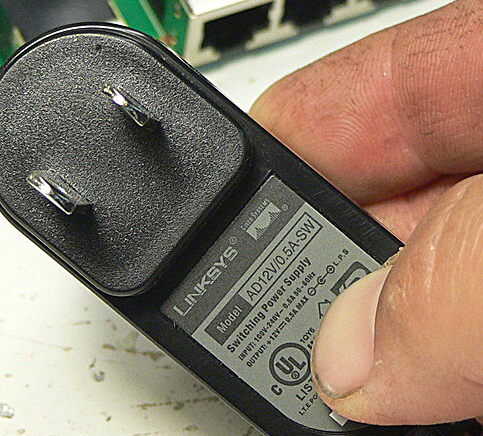

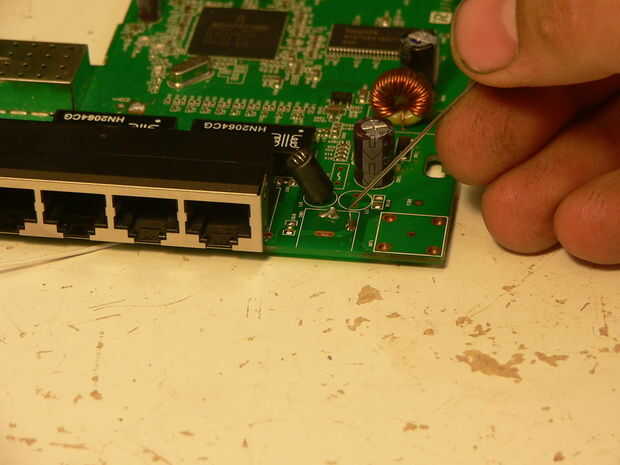

Cada uno en la Junta de la soldadura, positivo es el pin del centro; por lo que sería el orificio de la parte frontal (hacia la parte delantera del router). El negativo es el agujero lateral y posterior. Utilicé el naranja, positivo y negativo/blanco. Si aspecto seguro y el adaptador de corriente, mantenga desconectado y poner al enchufe que extrajo en ella y averiguar cómo funciona.

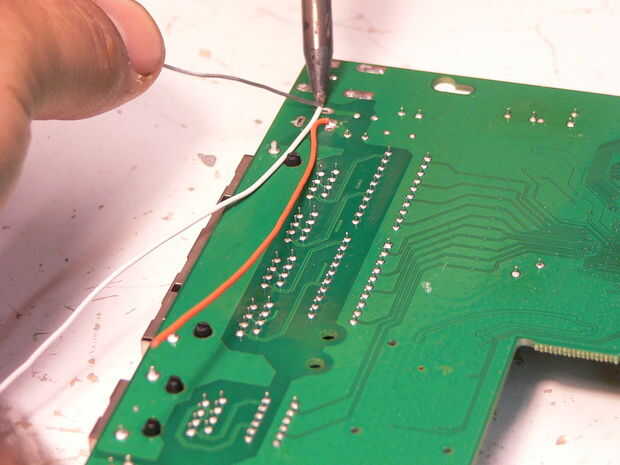

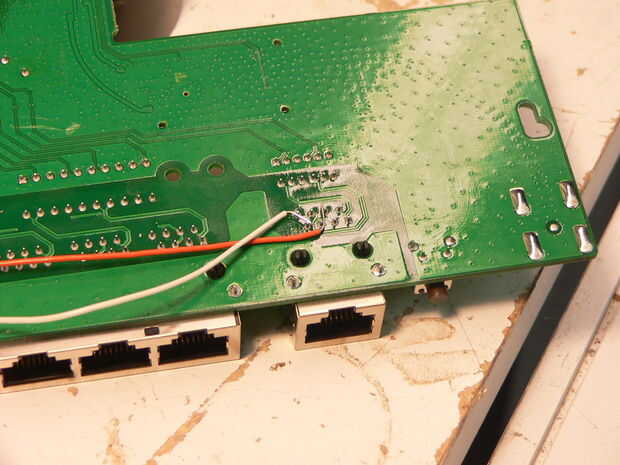

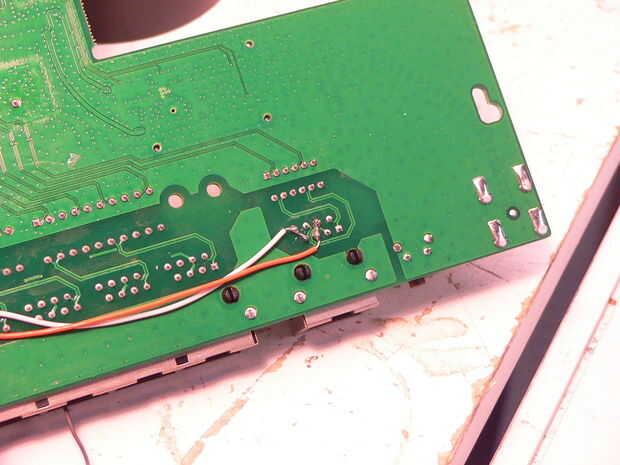

Siguiente es soldar el cable a los pines del puerto Ethernet. Con la Junta hacia abajo, como en las fotos, pin #1 es el más lejano a la derecha, las probabilidades hacia usted y eventos anteriores, #8 sería la última de ellas la izquierda así: 8', ',', ', 1. tiene también la decisión de qué puerto, utilicé pero WAN y puerto LAN podría utilizarse también. El cable positivo (color naranja) se suelda a ambos pines 4 y 5 y la negativa a 7 y 8. debe ser capaz de decir estos pines apartes ya que no hay caminos en el tablero de conexiones. Estos son los pares azules y marrón en CAT5 y están sin usar en 100BaseT. Estaremos usando dos cables de cada par para la transferencia de energía.
USO del diodo: Si desea algún tipo de protección utiliza diodos en línea cada cables positivos y negativos. Esto protegerá el router en caso de cualquier voltaje inverso ocurre.
Cuando se realiza soldadura, asegúrese de que usted no nick ni suelde las vías alrededor del pins. Un poco de pegamento caliente ayudará a asegurar que nada a tierra hacia fuera.
Para obtener más información sobre CAT5 y PoE, wiki de ellos.
