La plataforma Arduino - láser corte soporte para Arduino y cosas (1 / 3 paso)

Paso 1: Las piezas del corte del Laser

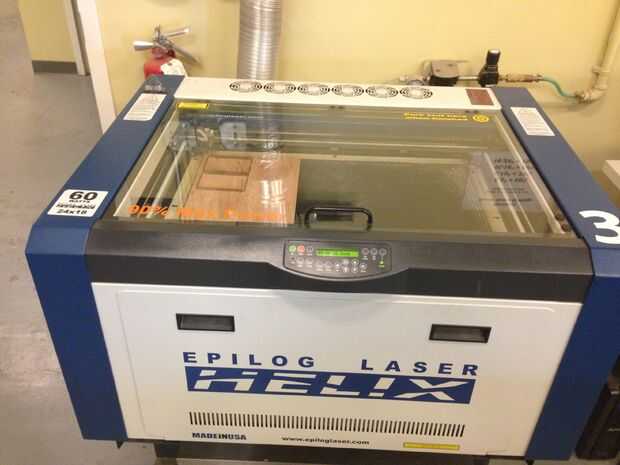

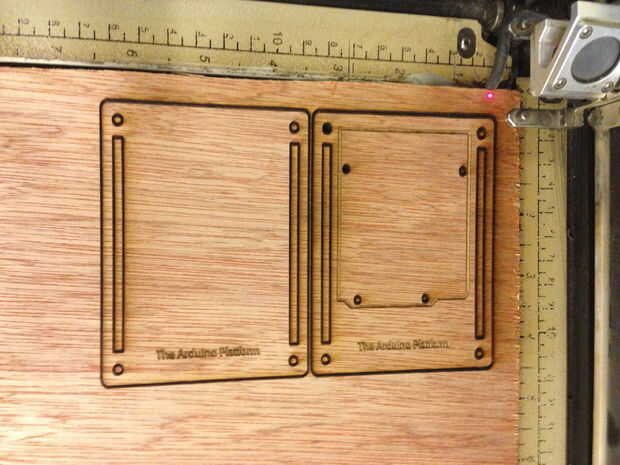

En este paso, utilicé el cortador del laser Epilog 60 vatios Techshop , y mi archivo de Illustrator para imprimir las piezas.

Fácil, peasy, japanesy! Bueno... casi! (ver mis notas a continuación).

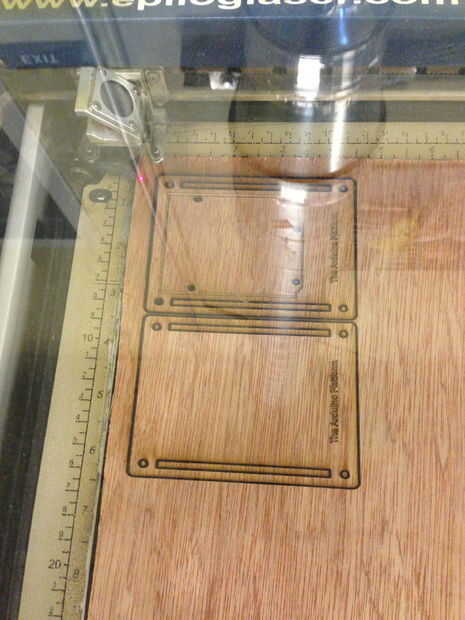

Aquí está el video de YouTube que muestra el corte por láser - la vez que original fue 6:05 minutos, pero el video se acelera a condensar a 46 segundos. - http://www.youtube.com/watch?v=l9wLE9ftEYo

Notas:

1) establece el ancho de línea en 0.01px en Adobe Illustrator para ponerlo a cortar.
2) definir el tamaño de página en las opciones de impresión para el tamaño de la página actual en tu dibujo de Illustrator (en mi caso, 24 x 18, a pesar de que el espacio real es mucho menor) - la impresora es muy sensible a esto y no haríamos nada con mi trabajo de impresión de lo contrario.
