La parrilla de Othermill Bit (3 / 7 paso)

Paso 3: Configurar Otherplan e importar el archivo

  • Active el modo de BitBreaker (Otherplan Menú > Preferencias > marque la casilla para el modo de BitBreaker).
  • En Otherplan, haga clic en "Importar archivos" y seleccione el archivo BitRackV1.brd que descargó.

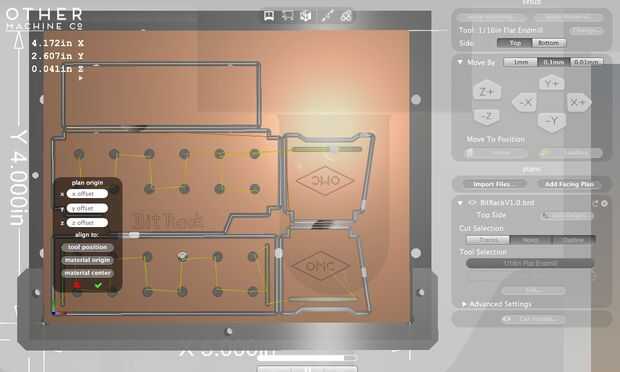

  • Usted verá una versión renderizada del archivo aparecen en la cama de mecanizado en Otherplan, y el nombre del archivo debe aparecer en el panel de planes a la derecha de la pantalla, con algunas opciones y los botones de abajo.
  • Haga clic en el botón de "Configuración Material" y elegir "Solo cara FR-1." "Estándar" debe ser pre-seleccionado en el menú desplegable de tamaño, pero si no, seleccione ahora.
  • Haga clic en continuar en "Establecer propiedades Material." Dejar todos los valores por defecto, y haga clic en "Hecho".
  • A la derecha de la pantalla, debajo de BitRackV1.brd, hay opciones para la selección de los rastros, agujeros y contorno. Seleccionamos un molino de punta plana de 1/64" y 1/16" molino de extremo plano y dejan huellas, hoyos y Contorneamos botones de encendido.
  • Haga clic en el botón avanzadas y la oportunidad de la separación de trazas a 0,016", que dirá Otherplan para quitar la cantidad mínima de cobre de la Junta, que reducirá el tiempo de molienda.

A continuación usted necesitará insertar y ubicar una herramienta. Si usted no seguro, revisa nuestra guía de colocación y la localización de una herramienta . Si eres nuevo en Otherplan y desea más información, diríjase a nuestro sitio.
