Paso 3: cableado

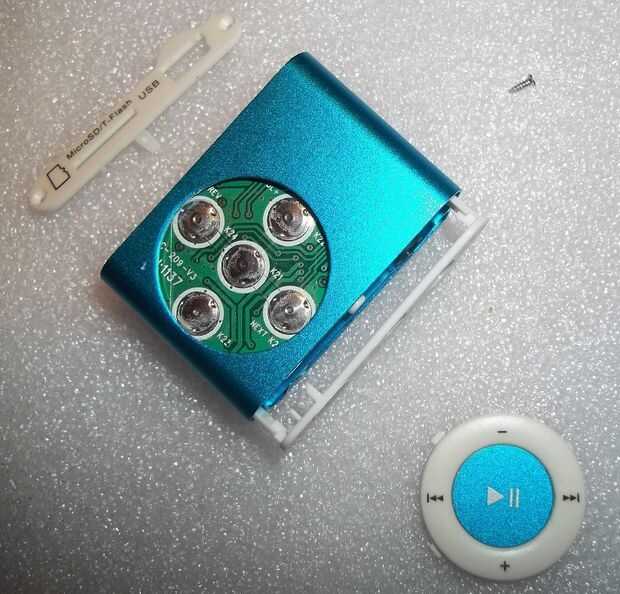

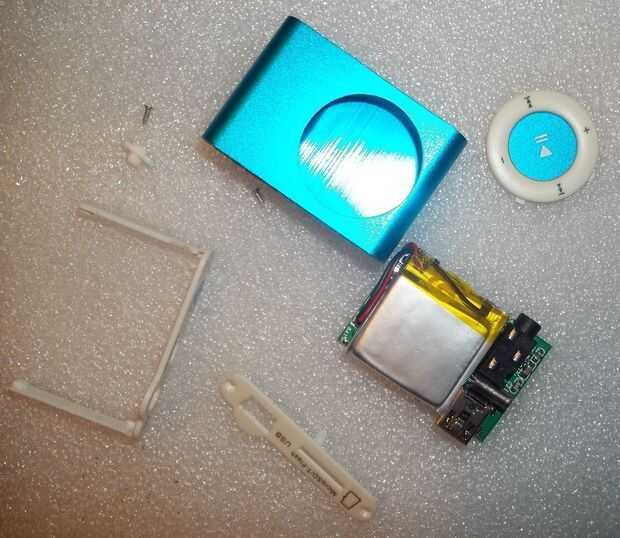

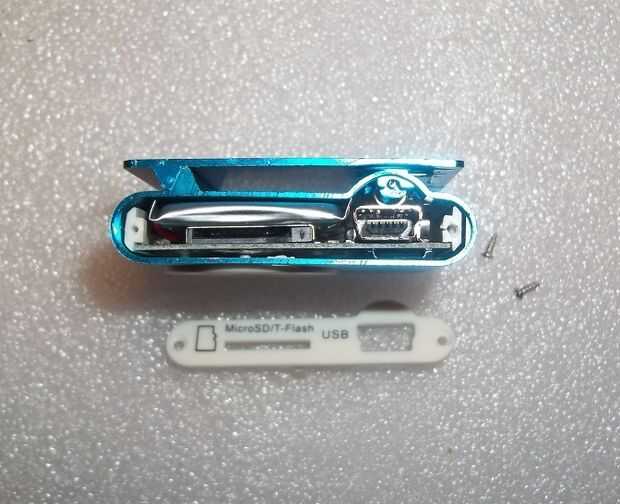

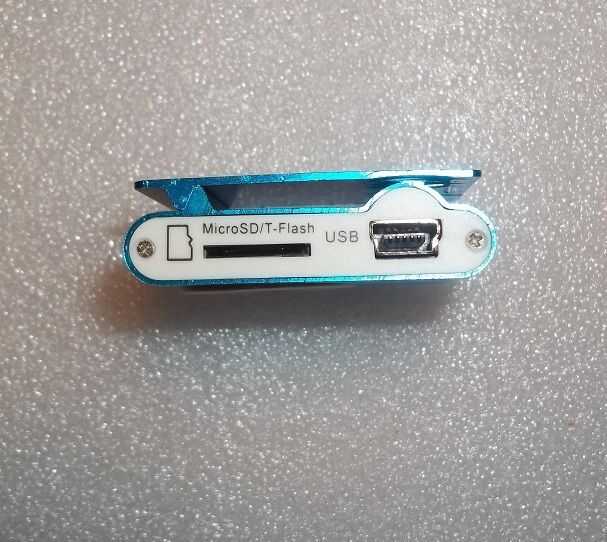

(fotos de desmontaje iPod cortesía de
El cableado de este proyecto consiste en dos componentes principales (es decir, el sensor de movimiento PIR y el reproductor de MP3 del clip) así como un pulsador y dos LEDs para alternar modos de sonido.

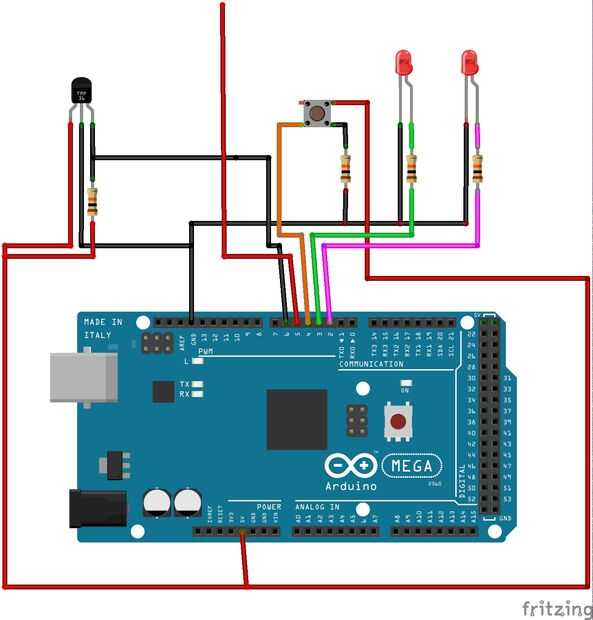

El sensor de movimiento PIR (representado como un sensor de tmp en el diagrama) se conecta a las placas 5.5v, tierra y un pin del sensor digital. El pin del sensor es un colector abierto significa que se necesita una resistencia en el conector de sensor de Levante. La configuración de drenaje abierto permite múltiples sensores de movimiento para conectarse en un solo pin de entrada. Si alguno de los sensores de movimiento ir, la entrada de pin se tiró bajo.

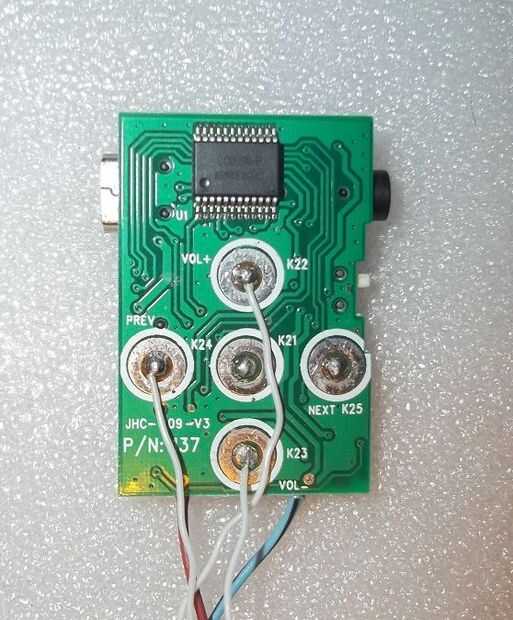

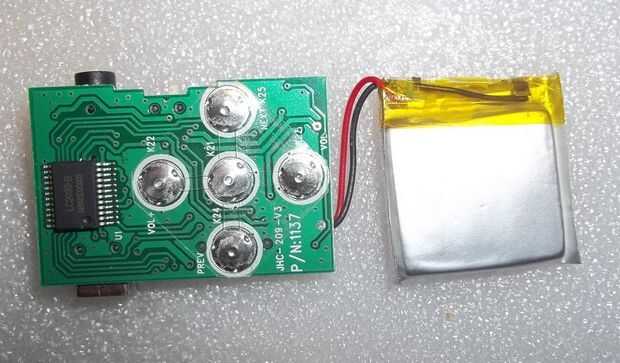

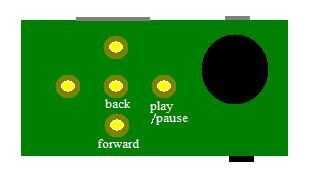

Para integrar el reproductor de MP3 retiramos la placa de circuito de MP3 de su caja de clip. También desconectada la batería dedicada de reproductores de MP3 y conectó los terminales 5.5v y tierra de Arduino. Porque sólo tenemos un archivo de mp3 (4 horas de largo) en nuestro reproductor, sólo necesitábamos el arduino para tener acceso y control sobre el botón "anterior" en el reproductor de mp3. Por lo tanto se suelda el alambre dejando el pin número 5 en el arduino al círculo conductor centro del botón central. ** Nota la foto de arriba tiene soldadas a más entonces sólo el botón anterior. Para nuestro proyecto, esto no era necessary.* *
El botón y el LED utilizan resistencias de 110K y simplemente están conectados siguiendo el diagrama.
