La más terrorífica, arduino powered, intermitente y gritando calabaza de halloween! (2 / 4 paso)

Paso 2: Preparar el anillo de NeoPixel para los efectos de luz

El anillo de NeoPixel es accionado directamente por el Pin de 5V de la Bareconductive Touchboard. Que no sea una decisión super acertada, pero para un anillo de pequeñas 12pixel, el poder que es capaz de llevar el pin de 5V parece suficiente. Para los anillos más grandes, puede Agregar una fuente de alimentación separada.

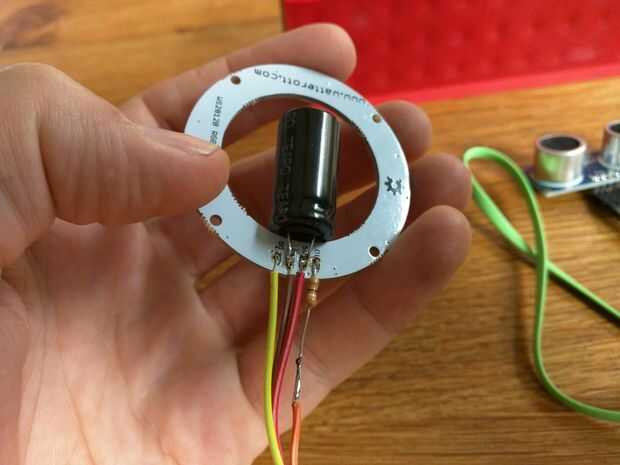

Seguro algún espacio, soldado el condensador directamente al anillo - Asegúrese de que el lado negativo va a tierra y un positivo a donde se conecta la alimentación de 5V. También, para hacer las cosas un poco más seguro para el anillo, conectar una resistencia de ~ 470 Ohm al pin de datos. Los datos por pin no es necesario, sólo tenía un cable de repuesto y lo había suelda.

Todas las conexiones a la touchboard de BareConductive utilizan pines macho, así que asegúrese de que el otro lado de los cables de puenteo que soldadura es hombre.

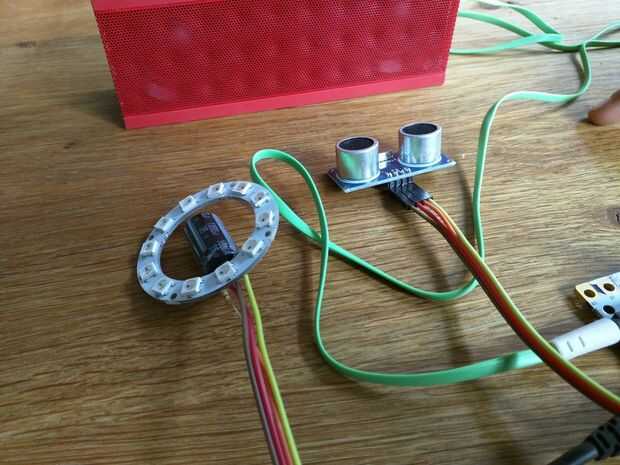

Para los cables de Neopixel, conecte

  • VCC / 5V - 5V de Touchboard
  • GND - GND Touchboard
  • DIN - Touchboard Pin 10
