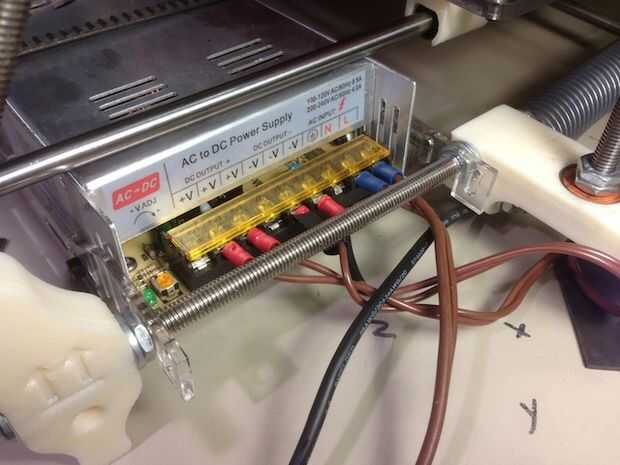

Presentado para su conveniencia de impresión 3D RepRap, realizado en el San José TechShop, láser # 1, el "magnífico Mendel Prusa energía fuente ajustable cuna Mount". MPPSACM para el cortocircuito. Para ser claros, la hice en TechShop!
Utilice el SVG para conseguir cortar o abrir lo AI de Illustrator para realizar personalizaciones. Es el diseño de los orificios grandes para la barra de marco rosca métrica M8 y las ranuras para tornillos M4.
He encontrado que algunas fuentes de alimentación tienen tornillos en un lado y no en otro, así una pequeña escuadra de L puede ser utilizado como un estante de un lado si es necesario.

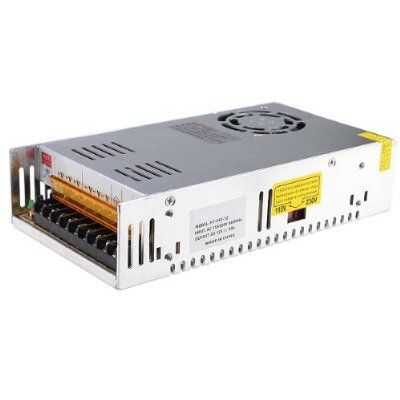

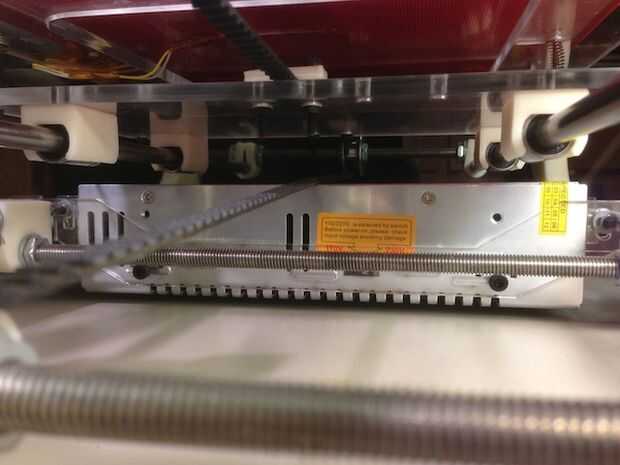

La fuente de alimentación utiliza (de Amazon) es 12v 30A y un poco en el tamaño grande así que con los montajes añadido sólo cabe entre el estabilizador y los vértices del marco. Éste mide 114mm de ancho por 50mm de alto, 215 mm de largo.

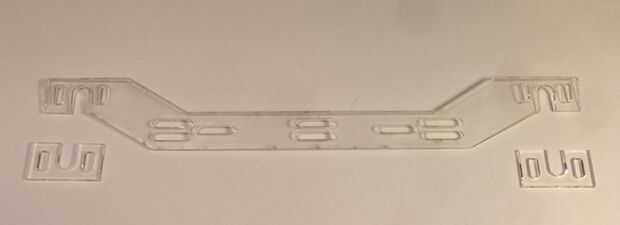

Características:
• Los orificios grandes para el atraque en M8 el marco vástago roscado.
• Pequeños agujeros son todos M4 para la fijación de los clips de bloqueo de montaje y alimentación.
• Hecho de hoja de acrílico de ≈3mm.
• Bloqueo pequeños "clips" para el montaje de la barra M8.
Configuración de láser:
• Velocidad: 20
• Potencia: 90
• Frecuencia: 5000
Puede ser necesario un segundo paso (mi segundo paso configuración: S = 35, P = 75, F = 5000). Estoy seguro de que esto podría marcar un poco más.
Gracias y por favor quiero saber cómo utilizar o mejorar esto!
-david
