La linterna Super Capacitor con el encargo y voltaje Booster (3 / 7 paso)

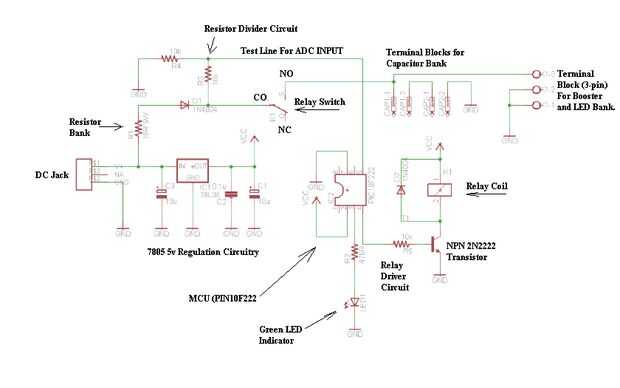

Paso 3: Diagrama esquemático y explicación

Antes de comenzar hablar sobre el esquema, que se sepa que hay cuatro bloques de hardware para este circuito:
1) el transformador de pared
2) la Junta cargador (conectados a los condensadores)
3) la Junta de refuerzo de tensión
4) el Banco de LED

Puede seguir junto con el cuadro, como voy a ser extremadamente cuidadosa con mi hardware explicación.  El transformador de pared, el booster y el Banco de LED son productos todos autónomos.  El cargador es el circuito que tiene que ser creado con el fin de todo, levantarse y correr, así que vamos a hablar detalladamente el circuito cargador.

LA FUENTE DE ALIMENTACIÓN:
Como se puede ver, el circuito de alimentación es relativamente simple.  Contamos con nuestro conector de alimentación de DC que se conecta el transformador de pared.  Esta tensión proporciona energía a la batería de condensadores a través de un banco limitante actual de la resistencia y un diodo.  Así, esta fuente de 9v se conecta a un regulador de 5v 7805.  La salida de este regulador es un 5v lisa, que actúa para nuestro micro controlador (PIC10F222), así como nuestro relé de 5v.   Esta fuente regulada 5v es etiquetada VCC en el esquema.   Hay un condensador de 10uf en la entrada del regulador, así como en la salida.  Estas tapas se utilizan sólo para estabilizar la salida.  También hay un 0.1uf condensador en la salida que se utiliza como un condensadores de desacople.  Que actúa para filtrar ruidos no deseados a la salida; picos de alta frecuencia y qué no.

EL CONDENSADOR RELÉ Y CONTROLADOR DE CARGA:
Cuando se aplica energía, pin #4 de la PIC10F222 va de 0v a 5v, que activa el relé a través de un circuito controlador simple.  He utilizado un transistor NPN (2N2222) y un resistor de k 10.  Cuando 5v se aplica a la base del transistor a través del resistor protector de 10 k, potencia del colector se hunde a través de al emisor del transistor, que está conectado a tierra.  El colector está conectado a la bobina del relé y hacia el ánodo de un diodo 1N4001.  Voy a diodo en un segundo.  El fin secundario de la bobina del relé se conecta a la fuente regulada de 5v (VCC).  Cuando se activa la base del transistor, energía por nuestra línea VCC se hunde a través de la bobina y el transistor a tierra y por lo tanto, completa el circuito.  Se magnetiza la bobina, que actúa para cambiar el pin común del relé (CO) con el conector normalmente abierto del relé (NO).  Cuando el microprocesador activa el relé de apagado, el campo magnético a lo largo de los colapsos de relé, y se produce un pico de voltaje grande.   Cátodo (extremo negativo) el diodo está conectado también a nuestra fuente VCC 5v.  El diodo actúa para proteger el circuito de este pico de voltaje.  Es muy necesario.  Asegúrese de que no coloque el diodo de forma equivocada, o si no vas a tener un corto circuito cuando el relé se enciende y que reiniciará el dispositivo.

El pin común del relé está conectado al cátodo (extremo negativo) el diodo 1N4001 en la línea de alimentación, después el Banco de resistencia.    Este diodo es que no hay ninguna parte posterior accionar desde el Banco de capacitores.  Este diodo se asegurará de que sólo será corriente en el Banco de capacitores de la fuente de alimentación y no hacia atrás desde la orilla de la tapa a la fuente de alimentación o regulador.  Cuando el relé está activado, el pin común se conecta al pin de normalmente abierto (NO), que está conectada a nuestro banco de condensador, que permite la carga de los condensadores.  Cuando el relé se desactiva, el pin común es volver a conectado al pin normalmente conectado (NC) del relé, que corta la carga a los casquillos.

EL MICROCONTROLADOR Y EL ADC:
He elegido el PIC10F222 para este proyecto.  Se trata de un microchip programable que yo he programado en mi laboratorio en casa.  Requiere una regulada 5v (VCC) en pin #2, y nuestro CC tierra al pin #7.  Empleo sólo tres de los cuatro puertos de la entrada-salida a bordo.  La primera es GPIO1, que se configura como una salida (Pin #4).  Esto actúa para activar o desactivar el relé.  El segundo puerto de la entrada-salida es GPIO0, que es el pin #5.  Este pin se configura como una entrada y está programado para trabajar como un convertidor analógico a digital (ADC).  Cuando se enciende la potencia, el relé se activa y comienza la carga.  A partir de ahí, la ADC es muestreo constantemente la carga en las tapas a través de una resistor separador red formada por 10 k resistencias a lo largo de la línea de carga 2 x después del diodo.  ¿Por qué es esto necesario, pregunte?  Ya que nos va exigir que el Banco de capacitores a cargo más de 5v, debemos dividir el valor de la tensión de las tapas a la mitad, como si el lugar de un valor superior a 5v en la línea de ADC, vas a dañar el chip.  Con el divisor de resistencia en el lugar, la ADC ver la mitad de la que sólo la tensión.  En la programación, la ADC busca un voltaje superior a 5.2v, por lo que tan pronto como el voltaje de las tapas llega a 5.2v, habrá 2, 6V en la línea de ADC.  El segundo que la carga de las tapas llega a este nivel de carga, el MCU indica GPIO1 para ir bajo, que desactiva el relé y desactiva la carga a las super tapas.  Por último, GPIO2, que es el pin #3 actos como una salida, que actúa a parpadear el indicador LED verde de encendido y apagado cuando la carga está a punto de comenzar, y cuando la carga ha terminado.

LAS INTERFACES:
Tiene que ser una buena forma de conectarse a nuestros condensadores de la placa del cargador, así como nuestra Junta de booster y Banco de LED.  Hay dos bloques de terminales (2 pines) que se pueden utilizar para los dos condensadores y un bloque de terminales de 3 pines para el Banco de LED y el aumentador de presión.  El bloque de terminales de 3 pines tiene dos terrenos, y un cable conectado al positivo de la batería de condensadores.  Se conectará el positivo de la batería de condensadores al VIN (entrada de voltaje) el amplificador de voltaje.  Uno de los pines de tierra puede conectarse al pin GND (masa) de la placa de refuerzo.  El pin de salida del amplificador de voltaje puede conectarse el cable rojo (positivo) del Banco de LED y el cable negro (negativo) del Banco de LED se puede conectar con el conector de tierra secundaria del bloque de terminales de 3 pines en la placa de carga.  Así que ahora todos están conectados.  Esto es muy importante.  El poder de la batería de condensadores está conectado a la entrada del amplificador de tensión, que hemos calibrado a 8v.  La salida del booster, que es impulsado a 8v, está conectada con el Banco de LED, que proporciona la energía.  El aumentador de presión se mantenga mejorando a 8v hasta el voltaje en los condensadores por debajo de 3, 4V.
