Paso 1: El LED

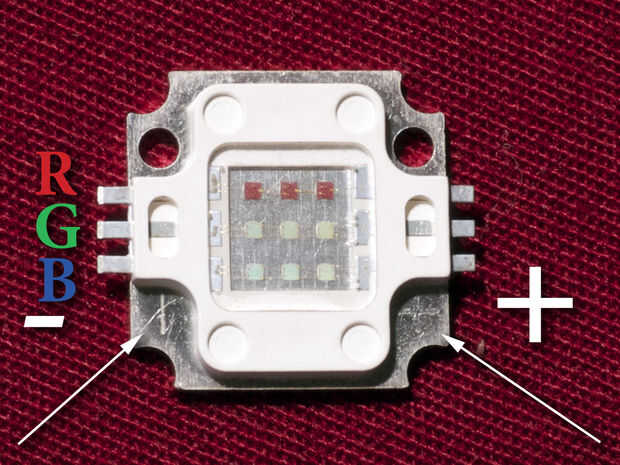

El corazón del proyecto es el emisor de la placa de 10W LED. Los de Deal Extreme tengo. He también encontré disponible de Aliexpress aunque no he ordenado éste particular. Me ha comprado de oferta extrema durante los últimos 4 años y no han tenido nunca un problema.
El LED consiste en nueve 1 vatio rojo, verde y azul LED con 3 de cada color conectados en serie. El controlador que estoy usando funciona de 12 VCC por lo que el primer paso fue determinar las resistencias de limitación actuales correcta para 12 voltios. Gota del LED rojo unos 2,2 voltios cuando sesgada hacia adelante con verde y azul 3,3 voltios o menos. Cada cadena tiene sobre 330Ma producir su potencia nominal. Medí cada cuerda con una fuente de alimentación de laboratorio en 350 ma de corriente. El rojo fue 6,5 voltios, los voltios 10 verde y el azul 10.5 voltios. He seleccionado 22 Ohms para la resistencia de limitación de corriente rojo y 5,6 ohmios para el azul y verde. (Es un poco más simple y más fácil de comprar en cantidad). ¿Qué potencia debo usar? Potencia = corriente cuadrado veces resistencia. Así que para el caso peor de resistencia de 22 ohmios obtenemos P = (.350ma) 2 X 22Ohms = 2.7W para que funcione un resistor de 3W. El rojo disipará más porque es la resistencia más grande.
Otra cosa a tener en cuenta es el LED emisor de hundimiento del calor. Debe tener un disipador de calor para mantener su temperatura baja o fallará el LED. Encontré algunos excedentes 2" X1.75" disipadores de calor que son aproximadamente 3/8" de espesor con un montón de pequeñas aletas. Originalmente eran para tarjetas gráficas. Pensé que debían ser bueno lo suficiente así que compré una docena de ellos. Después de una hora de uso, la placa del emisor fue 50 ° C y el disipador de calor tibio al tacto por lo que son lo suficientemente grandes.
Lista de partes:
- cable de varios colores de calibre 22
- cable de calibre de conductor 4 22 Belden o simiar
- 12 voltios de alimentación exceso o éste: http://www.allelectronics.com/make-a-store/item/PS-1262/12-VDC-5-AMP-POWER-SUPPLY/1.html
- Linternas de papel http://www.orientaltrading.com/lantern-with-dragon-print-a2-3_461-12-1.fltr?Ntt=chinese+lantern
- 10W placa http://dx.com/p/10w-450lm-colorful-rgb-led-emitter-metal-plate-66291 de LED
Fuente alternativa: http://www.aliexpress.com/item/1pc-High-Power-Super-Bright-Integrated-RGB-LED-Light-Bulb-Beads-10W-Lamp-Bulb-Free-Shipping/704083925.html
- IR de RGB controlador http://dx.com/p/24-key-remote-controller-control-box-for-5050-led-colorful-light-strip-dc-12v-66067
- 22 Ohm 3W resistencias Digikey http://www.digikey.com/product-search/en/resistors/through-hole-resistors/66690?k=resistor
Fuente alternativa: Mouser http://www.mouser.com/Passive-Components/Resistors/_/N-5g9n?Keyword=5.6+ohm&FS=True
- Disipadores de calor. Yo tengo la mía de Tanner Electronics en Dallas. Cualquier 2" cuadrado o uno similar que se utiliza para tarjetas gráficas o uso directo de la IC. Éste va a funcionar: http://www.digikey.com/product-detail/en/VHS-45/102-1488-ND/1016696
- Bambú (u otra opción de montaje)
- Hardware vario: Home Depot o Lowes
