La leyenda de Zelda Bartop Arcade gabinete (13 / 15 paso)

Paso 13: Enlace de todo

Ahora que todo estaba instalado y conectado, era tiempo para conectar todo.

En el protoboard, los cables de los LEDs en la marquesina y los botones de triángulo ejecutan en el mismo Banco de potencia, conectado a un jack de 2,1 mm barril. Usé conectores de 2 puntas para una rápida desconexión en el lado de la protoboard.

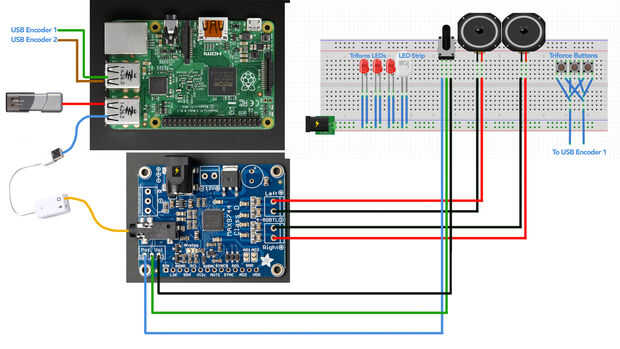

Los botones de triángulo todos conectados en el mismo botón (no en la foto excepto en el esquema) para que pulsando cualquiera de ellos tiene el mismo efecto - en este caso sale un juego nuevo a la estación de emulación. Esto también fue hecha con un sistema de rápida desconexión.

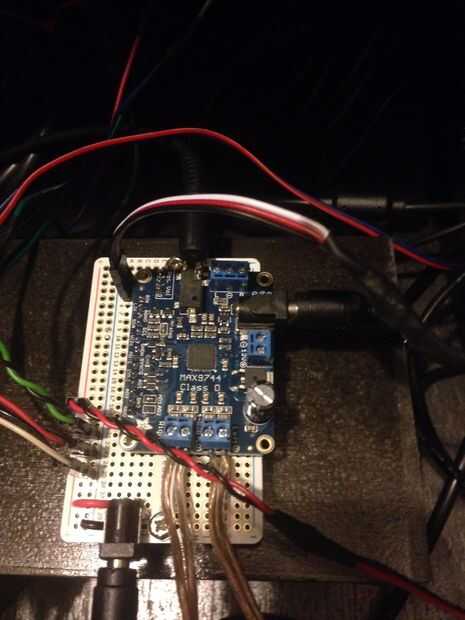

El amplificador dispone de altavoces, una fuente de alimentación 12v 5a, el potenciómetro y el 1/8" cable audio funcionando en él.

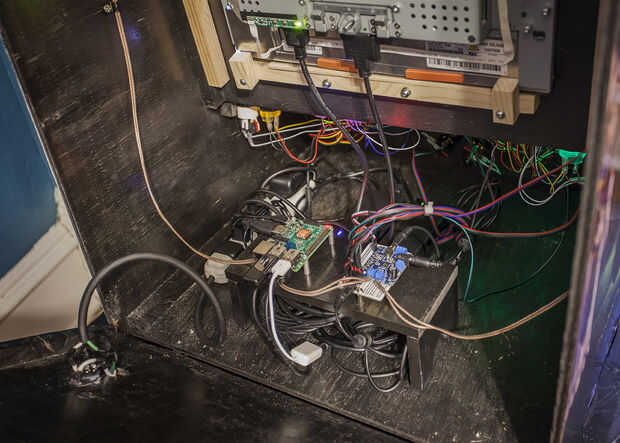

El Pi tiene ambos codificadores USB funcionando en él, así como la USB, ejecuta el software y el adaptador de audio USB. El vídeo está conectado de la salida HDMI de la Pi a la DVI en el monitor.

Para tener un interruptor en el exterior del gabinete que se apague todo, me quita el interruptor de la regleta y había montado en la cubierta posterior. Un C14 enchufe con un interruptor hubiera sido una mejor solución aquí.
