La lámpara de fiesta DJ Uber Cool... (6 / 8 paso)

Paso 6: Preparando el circuito...

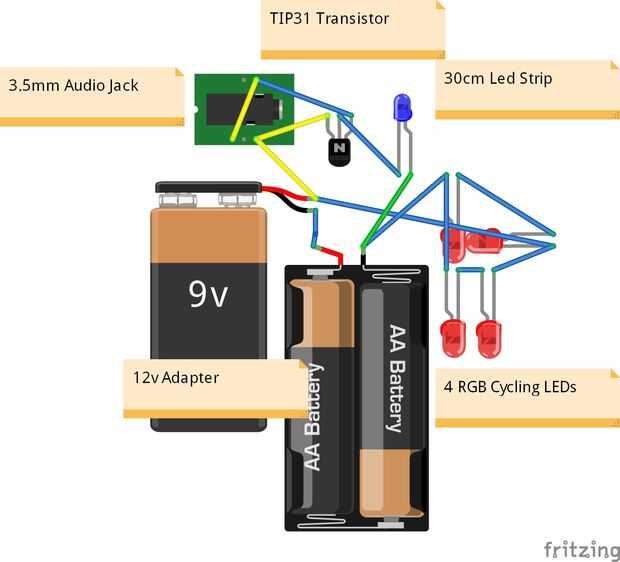

Tenemos que hacer dos circuitos, uno para el sonido el reactivo y uno de los LEDs RGB.

Primer circuito-

Así que primero se concentran en el primer circuito. Se trata de un circuito para LEDs reactivas sonidos.

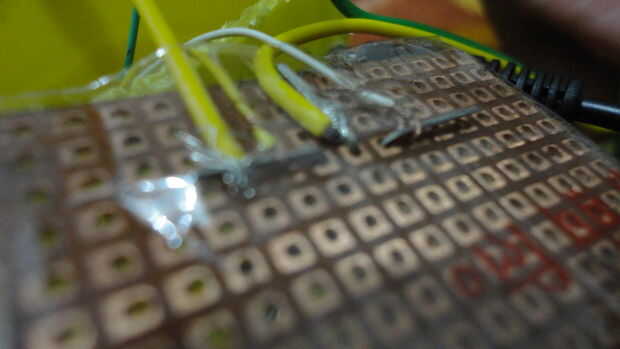

En el perfboard encajar el TIP31 y lo de la soldadura. Luego, conecte su extremo izquierdo al canal derecho o izquierdo del auxiliar / cable de audio de 3,5 mm. Puede que necesite utilizar herramienta Leatherman para cortar el cable auxiliar para poner hacia fuera el alambre es que son la izquierda y los cables del canal derecho y el cable de tierra. Conecte el extremo medio del transistor a la negativa de la tira Led. Y luego conecte el extremo derecho del transistor a tierra del cable auxiliar. Ahora las conexiones de la soldadura y a cables extras en el positivo de la tira de Led y también en el extremo derecho del transistor.

Respectivamente estos son el positivo y negativo del circuito que deben conectarse a la tarjeta, más tarde. Ahora deja a un lado.

Segundo circuito-

Y vamos a hacer el segundo circuito.

Ahora toma dos Leds RGB y conectarlos en serie que significa que la negativa de un Led se conecta al positivo de la otra.

Ahora mantener a un lado y siga los pasos anteriores para dos Leds RGB más. Y soldadura tanto el circuito de Leds RGB paralelamente que significa ese positivo de una serie está conectado al positivo de la otra serie y viceversa.

Ahora se unen los cables extras a ambos las soldaduras donde han conectado les paralelamente. Ahora son el positivo y el negativo del circuito y cada Led conseguirá 6v como comentamos anteriormente en el paso de cálculos .

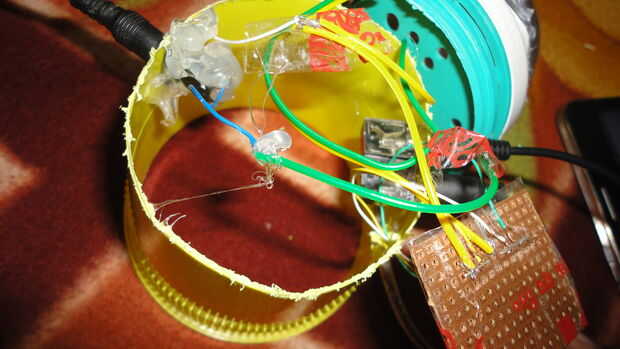

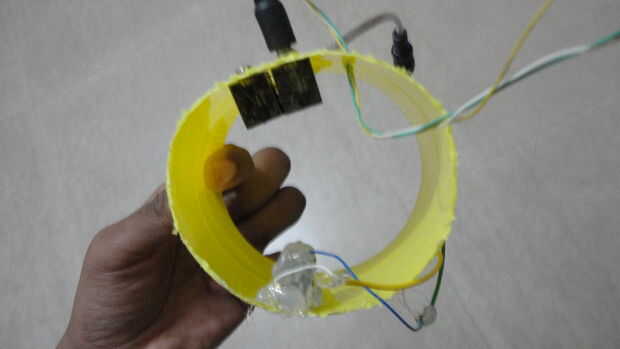

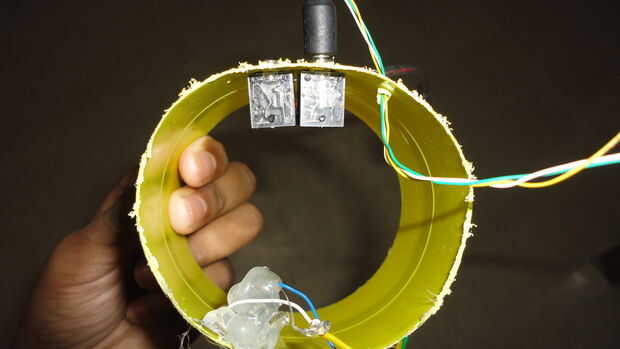

Conexión de los circuitos-

Ahora toma y conectar el circuito de primera para el segundo circuito paralelamente y unirse a ellos con Puerto hembra del adaptador. Ahora Conecte el adaptador a la red y compruebe que todo está funcionando bien o no. Si sí, por favor vaya al siguiente paso o si no, por favor lea más.

Solución de problemas-

Si el circuito no funciona, siga estos pasos-

  • Si hay cables sueltos o rotos.
  • Asegúrese de que todo se suelda perfectamente.
  • Asegúrese de que ninguna soldadura se tocan.
  • Conecte cualquier dispositivo con el cable auxiliar o simplemente mantenerla en la mano tocando las tres secciones del gato juntos.
  • Tenga en cuenta que todos los LEDs están trabajando.
  • Compruebe la alimentación defectuosos

Esperamos que su circuito puede funcionar ahora, si no por favor nos comenten su problema.

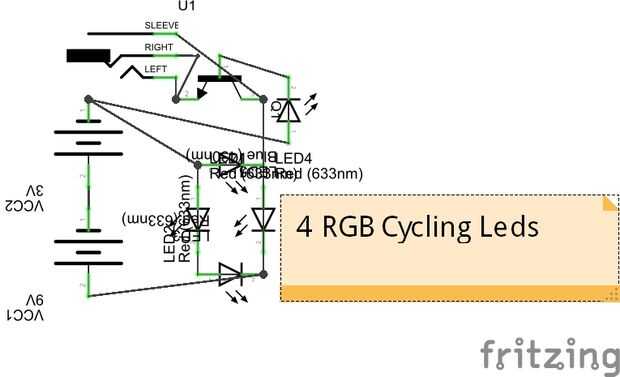

Puede descargar etchable PDF para todos los circuitos a continuación.
