Paso 2: El gran Kahuna

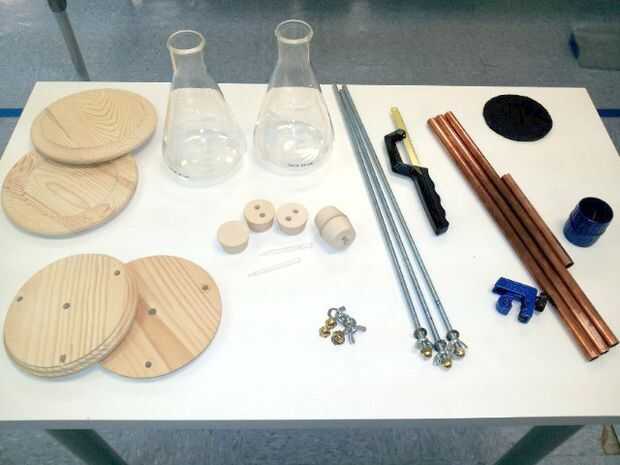

-2 matraces Erlenmeyer de 1000mL
-2 juego (probablemente #9) tapones de goma; la variedad de 2 agujeros, si lo encuentras
-2 goteros de vidrio
-2 ~ 7 pulgadas ronda placas de madera
-3 varillas de 2 pies de rosca (creo que utiliza 1/4 pulg-20)
-tubo de cobre 5 ft (1/2 pulgada)
-6 tuercas de mismo tamaño que la barra de
-6 tornillos de la bellota del mismo tamaño que la barra de
-arandelas 6
-Alfombrillas de ratón 2 o la estera de goma
Costo total: ~ $65
Matraces erlenmeyer y tapones que pueden comprarse en tiendas de suministros de laboratorio, pero muchas tiendas de suministros de cervecería llevarlas así - mucho más fáciles de encontrar, y sin hacer preguntas! Si usted consigue segunda mano frascos en eBay o en una tienda de segunda mano, asegúrese de que limpia muy bien (duh!), porque "no sé donde que ha sido"...

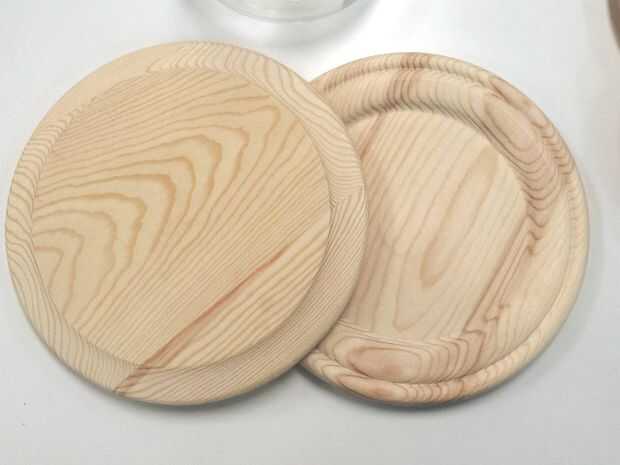

Premade agradable ronda de placas de madera se puede encontrar en Artes y tiendas de arte por unos pocos dólares. Irónicamente, a menudo puede encontrar casi exactamente las mismas placas en suministros de relojería para el doble del precio o más.
Herramientas:
-Cortatubos
-Hack vio
-Tijeras
-Congelador (opcional)

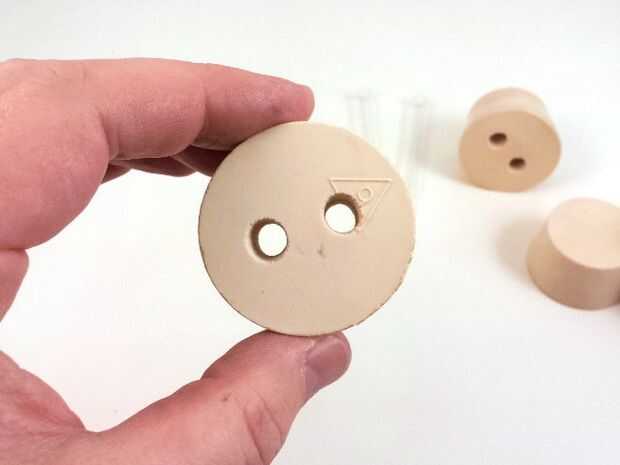

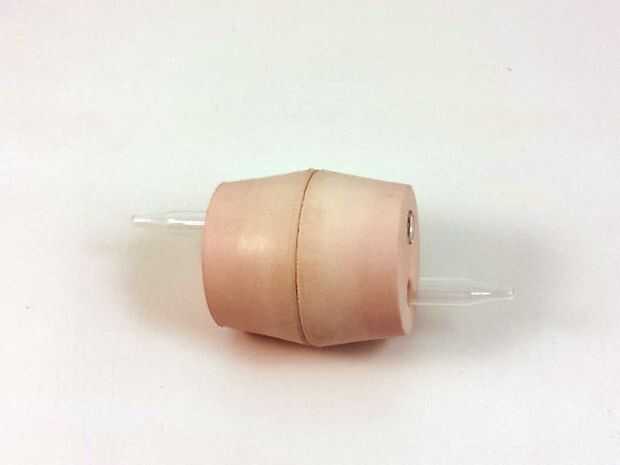

Tapones de goma con dos orificios parecen ser difíciles de encontrar. Y olvídate de usar la broca de corcho de su vieja química a Hágale un agujero a través de un trozo sólido de caucho natural o sintético - simplemente se rebotan. La mejor manera de tener un agujero a través de un tapón (recomendado por la gente agradable en mi tienda local de la cervecería) es congelar ellos tan frío como sea posible y luego perforar el agujero.

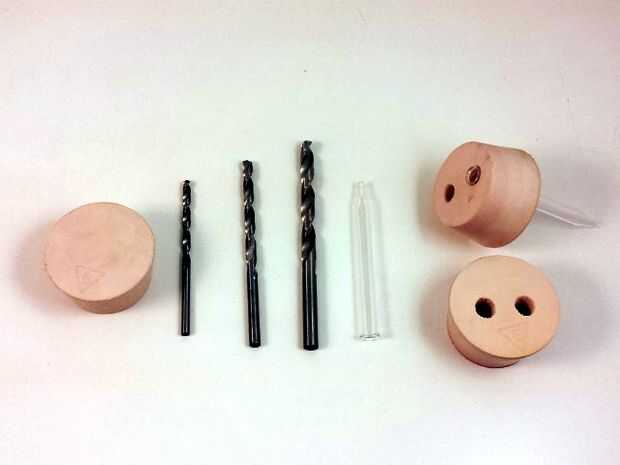

Comience con un taladro de pequeño diámetro y tomar lento, limpiando las migas de caucho en el camino. Gradualmente aumentar el diámetro de la broca hasta que el agujero es casi lo suficientemente grande como para caber el gotero de vidrio. Si obtiene demasiado trabajar en el caucho, pop en el congelador y trabajar en el segundo tope durante un tiempo. Al final, usted puede "pulir" el agujero con el taladro de una velocidad más alta, para conseguir un acabado más liso. Asegúrese de que los agujeros son agradables y recto y se alinean exactamente con los agujeros en el tapón de la segunda!

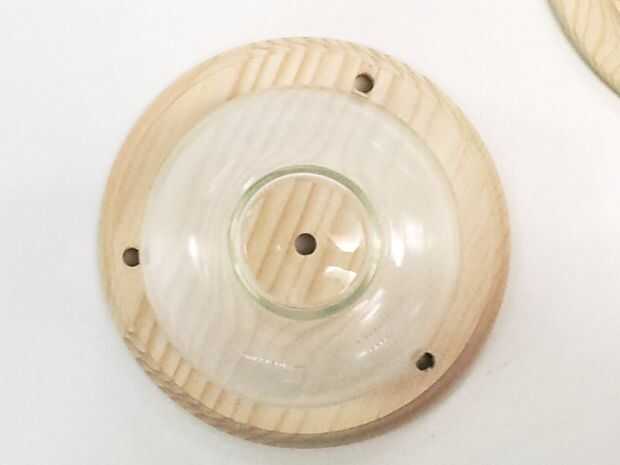

Dibuja un círculo en sus placas de madera con un diámetro igual a la de los matraces de Erlenmeyer. Marcar tres puntos equidistantes a lo largo de ese círculo (
, o simplemente globo ocularlo), y taladre tres orificios justo fuera del círculo, con una broca más grande que la varilla roscada. Las barras deben deslizarse fácilmente a través de los orificios perforados, y los frascos deben sentarse fácilmente entre las barras sin tocarlas.

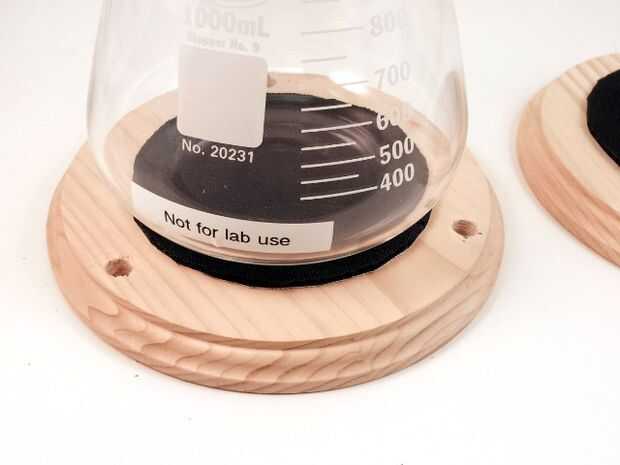

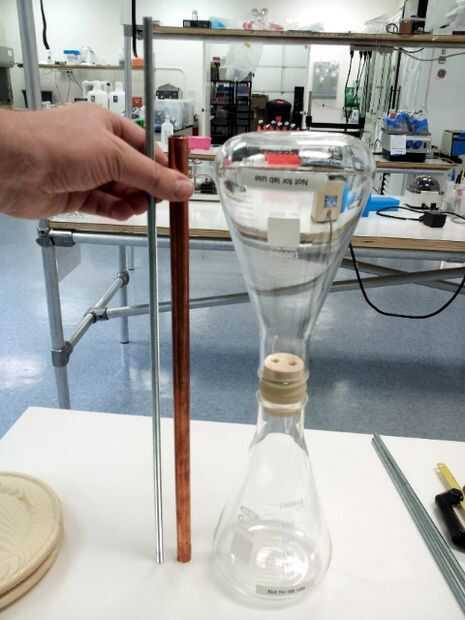

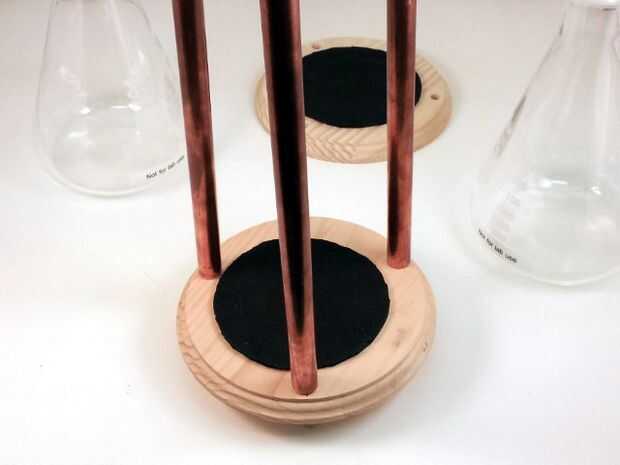

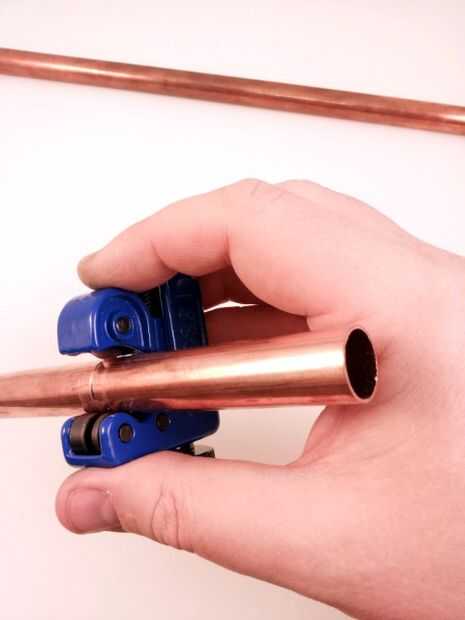

El propósito de la tubería de cobre es para esconder la fea varilla roscada y para evitar que te aprieta las tuercas de mariposa en su artilugio, que podría la cuña los tapones en tan apretado, que será difíciles de quitar, o incluso romper los frascos! Ponemos una capa de material del cojín de ratón en cada frasco, para mantener los frascos firmemente en su lugar contra las placas de madera y también para dar más margen para apretar las tuercas. Así que usted querrá asegurarse de cortar la tubería de cobre sólo un poco más corto que los dos frascos + tapones más del espesor de dos esteras del ratón. Un cortador de tubo como en la imagen, es un verdadero placer para cortar tubo de cobre sin esfuerzo.

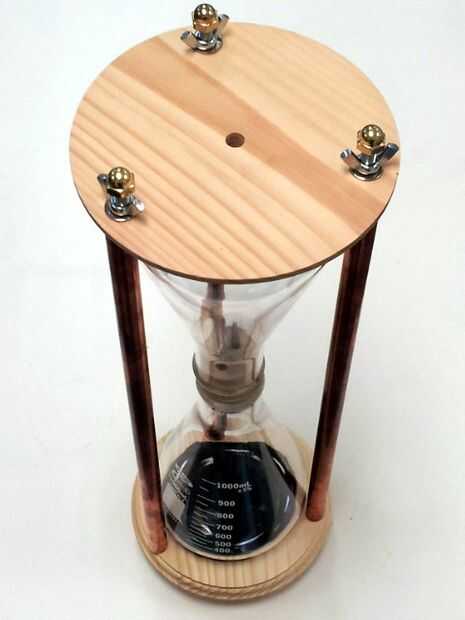

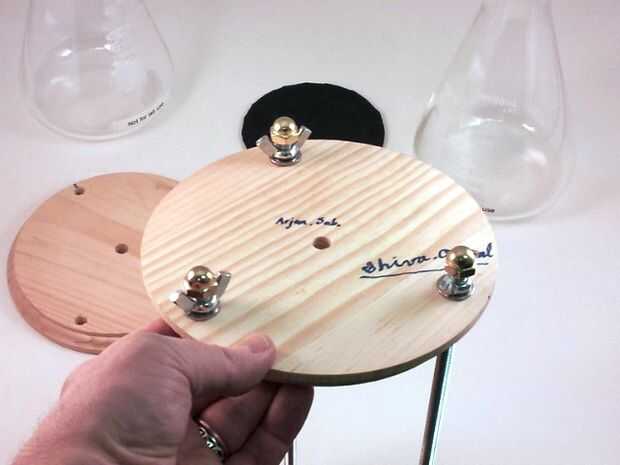

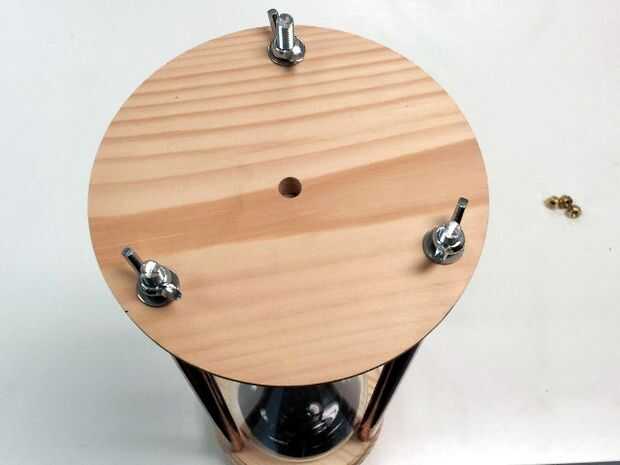

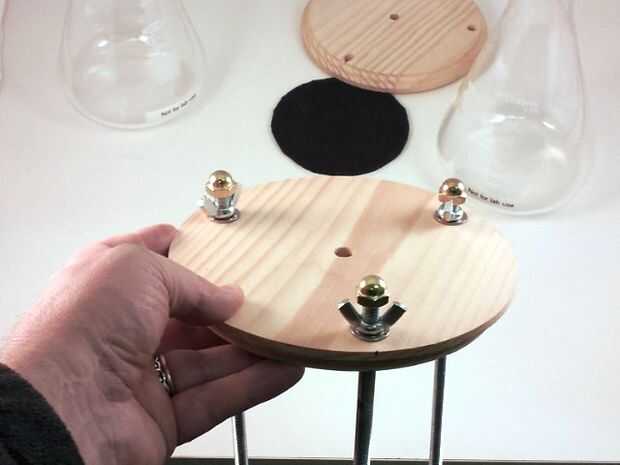

Coloque tres todos a través de una de las placas redondas y añadir una arandela y una tuerca de mariposa en cada uno. Casquillo de la varilla con una tuerca de la bellota - estos serán los "pies" el reloj de arena se basa en, por lo que no queremos rayar las superficies dejando desnuda la varilla. Deje como poco espacio entre las tuercas de mariposa y tuercas bellota como sea posible, para que su reloj de arena no terminan en zancos. Inserte los dos matraces, con algún cojín de ratón del acolchado en ambos lados, añadir la segunda placa en la parte superior y tres arandelas y tuercas de mariposa para unir todo. Marca en las varillas roscadas que sería un buen lugar para cortar usando la sierra. Ahora desmontar todo, corte de las barras donde marcaste, usando una sierra para metales, volver a montar todo otra vez y la tapa con tres tuercas bellota más. Sí, desmontar y volver a armar es un dolor, pero al menos en esa forma la longitud de las barras será perfecta. Asegúrese de que todas las tres barras son exactamente la misma longitud, de lo contrario su fuente de luz estará desequilibrado...
La última imagen de arriba muestra dos de nuestros científicos junior Armando la primera versión de la fuente de luz en BioCurious.
