Paso 2: Convección de aire forzado
En los hornos tradicionales, se utiliza una fuente de calor de alta intensidad como una llama o un calentador eléctrico y el metal se propaga el calor alrededor de la cámara. Incubadoras utilizados en los laboratorios de Biología funcionan de manera similar, razón por la cual estaba usando metal en primer lugar. Cuando empecé mi artista en residencia en el muelle 9, quería explorar cómo podría eliminar los componentes de metal de mi diseño de la incubadora. No es que odio el metal o algo asi, pero metal 3d-impresión no es muy accesible en el momento y yo estaba interesado en lo que es tan fácil como sea posible para los científicos de florecimiento en todas partes a 3d-impresión sus propias incubadoras.

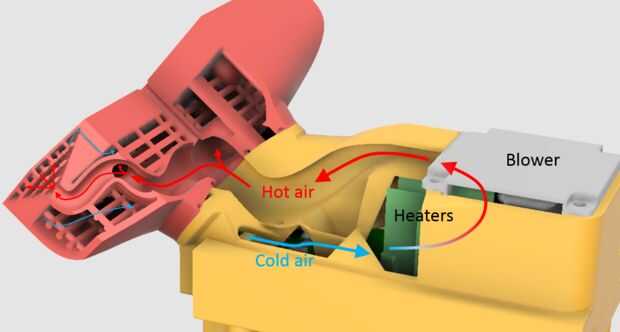

Me centré en usando convección de aire forzado a través de intercambiadores de calor de impresión 3d, y esto es donde las cosas empezaron a peludo. Desde que fui diseñando piezas con geometría compleja interna, tenía que considerar la impresora 3d que iba a utilizar. La solución más simple era utilizar una impresora de SLA desde que lo usé en el pasado para hacer piezas similares. Afortunadamente, el muelle tenía más que algunas impresoras ascua de Autodesk disponibles así que comencé a edificio con eso en mente. Puesto que la brasa oficios construcción envolvente para mayor resolución, el diseño que hice como un aire era muy pequeño y se convirtió en más de una prueba de concepto que un prototipo de trabajo.

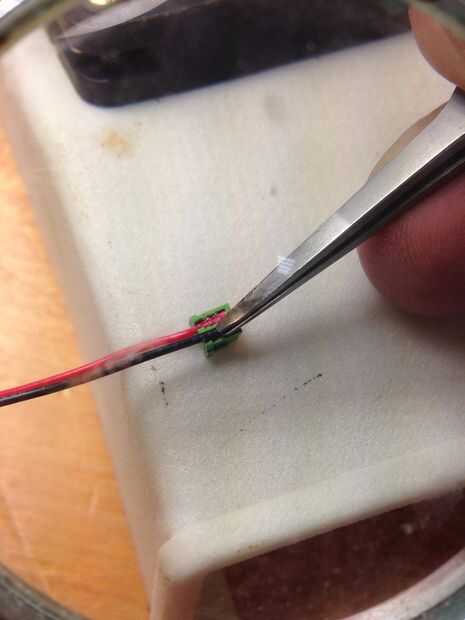

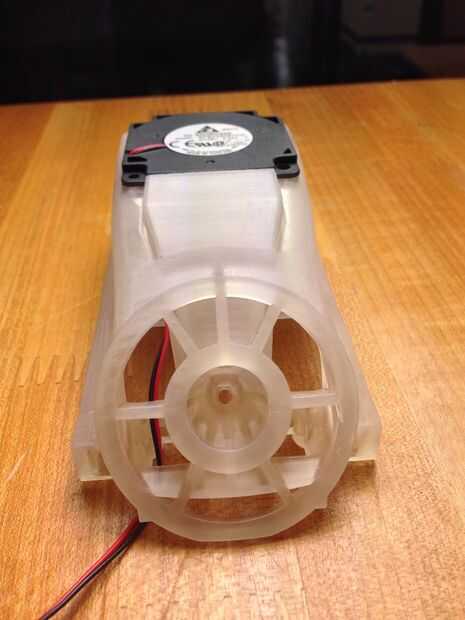

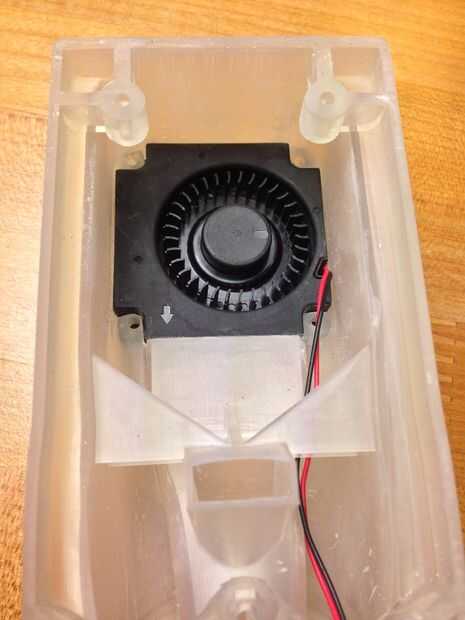

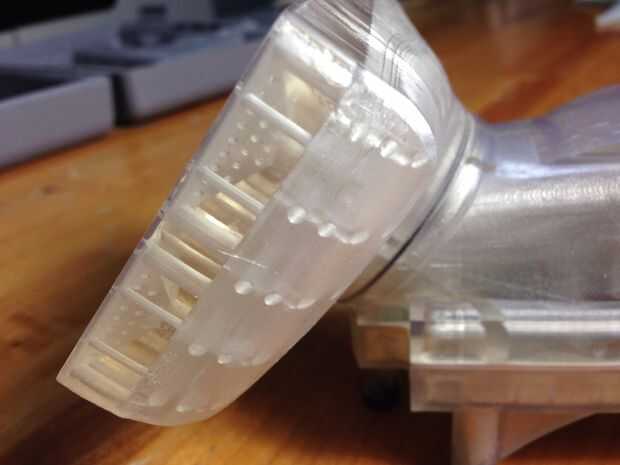

La prueba de concepto no parece en nada a un horno en todos. El cuerpo contiene toda la electrónica y al cuerpo es una "cabeza" rectangular con las estructuras de intercambio de calor impreso. La electrónica consiste en una placa de circuito con calentadores de cerámica de altos, delgados (sólo resistencias de potencia) y un ventilador que hace circular el aire caliente a lo largo de la parte. La idea es calentar la capa delgada de plástico entre la superficie interior del horno y la red de intercambio de calor intrínseco.

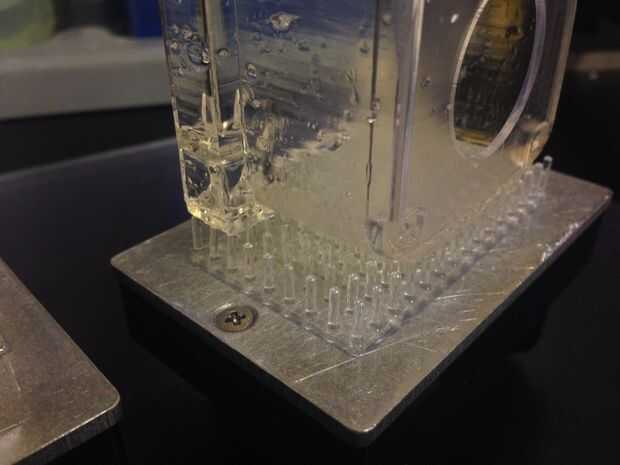

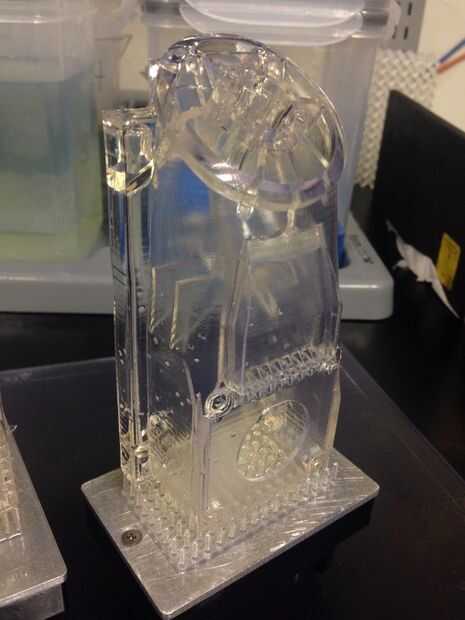

Durante mi residencia, he trabajado a través de una serie de problemas - como el edificio soportes manual (los soportes generados automáticamente no estaban trabajando para estas piezas), organización de la función árbol (o historia del diseño si utiliza Fusion360) y geometrías autoportantes.
Por desgracia, mi residencia fue sólo a tiempo parcial y los 3 meses estaban por mucho más rápido de lo que esperaba. Pero aprendí lo suficiente como para trabajar en un prototipo "real"...
