La estación de trabajo de precalentamiento de circuitos bajo costo para la soldadura vuelva a trabajar (7 / 12 paso)

Paso 7: Calor controlador circuito parte 2

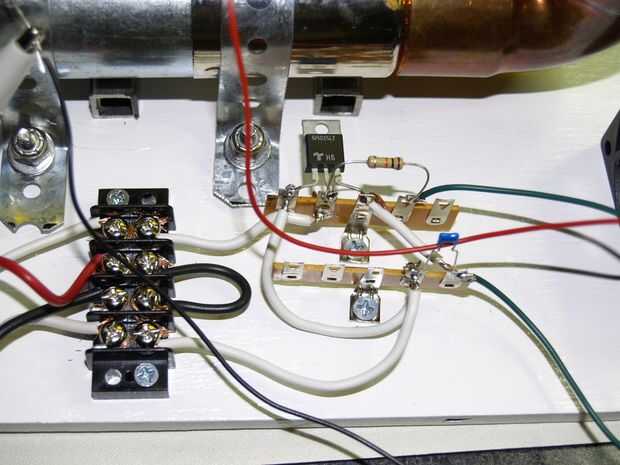

Comparar el diagrama de cableado en la página web y el cableado en la imagen.

La caída de tensión en la resistencia de 10K en máxima soplador ajuste es 14 voltios y 1,4 ma.

Por esta razón puedo usar solamente componentes de 1/2 vatio del lado baja actual del circuito. Usted está utilizando actual baja de la puerta para controlar corriente alta en MT1 y MT2.

El resistor de 10K, de 100 K R1, C1 y puerta hacen de la parte baja del circuito.

Se puede utilizar alambre de calibre menor en esta parte del circuito.

Alambré el potenciómetro a través de los pines 2 y 3. Esto nos da alta resistencia con el bote dado vuelto hacia la izquierda, de baja resistencia con el bote dado vuelto hacia la derecha.

Esto desea podemos aumentar la velocidad de calor y ventilador al girar el bote de izquierda a derecha.
