La estación de trabajo de escritorio equipo flotante (con área de impresora oculto y deslizable teclado flotante) (9 / 13 paso)

Paso 9: Construir el mecanismo de retirada de cajón flotante

No quiero tener algún cajón teclado montado endebles, ya que tienden a inclinarse en la mía mucho. Y no quiero los deslizadores de cajón de lado pegajoso montado colgando de los lados, por lo que expuse en mi mayor obstáculo en este proyecto. Después de horas de investigación y pruebas, lo que ves a continuación es mi producto final. Originalmente sólo uno quería apoyar brace, pero pruebas de campo demostradas esto para ser demasiado débil, así que tuve que duplicar, cosa que me alegro que hice, aunque era un poco más caro. Ahora es muy robusta.

Los materiales para esta sección consiste de dos niveles de tipo de viga de 2 pies, dos 7" 2x4s, soportes de esquina 4 tornillos, 4 pares de rodillos de la puerta deslizante, 2 pares de rodillos de cajón posterior, la plataforma de cajón del teclado, 8 1 1/4" tornillos, 6 2 "cubierta tornillos (usted puede utilizar 3" si no tienes ninguno) y dos 16 "x 3 1/8" piezas de madera dura.

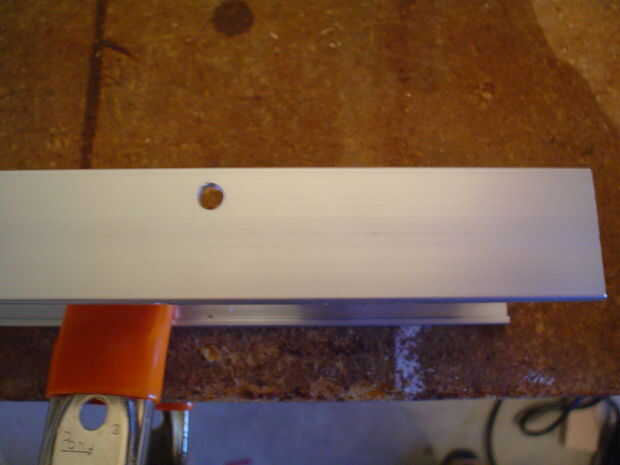

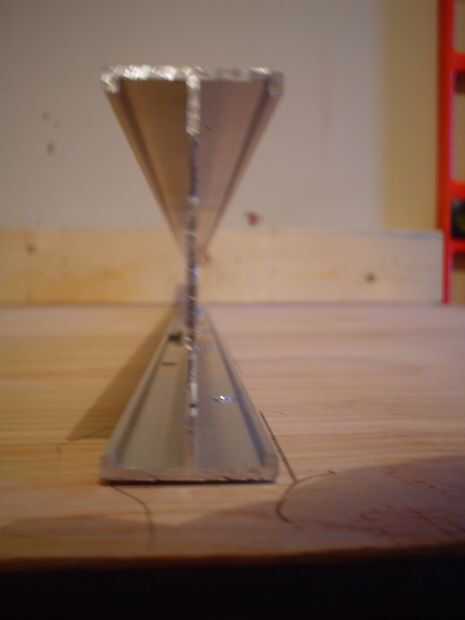

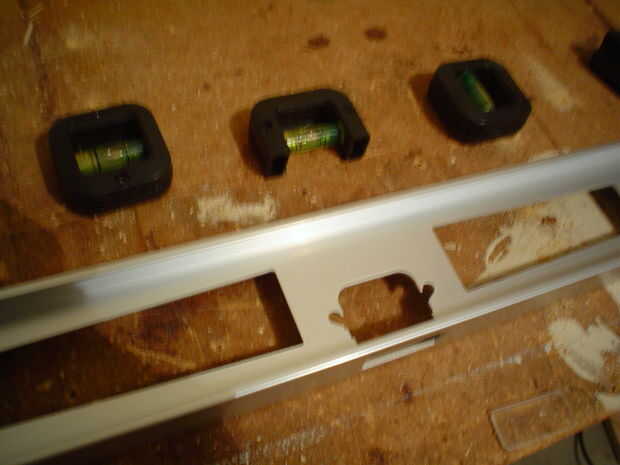

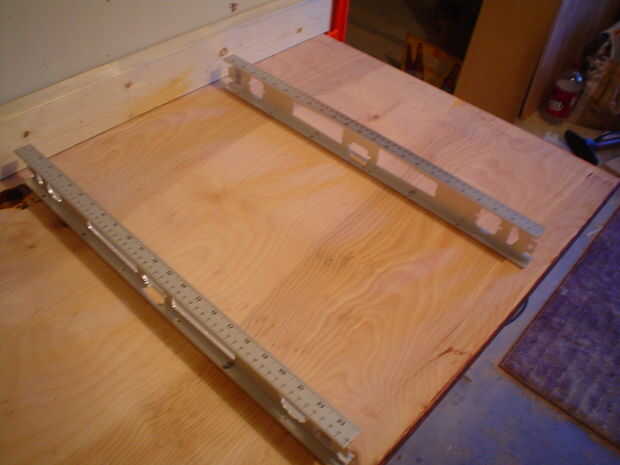

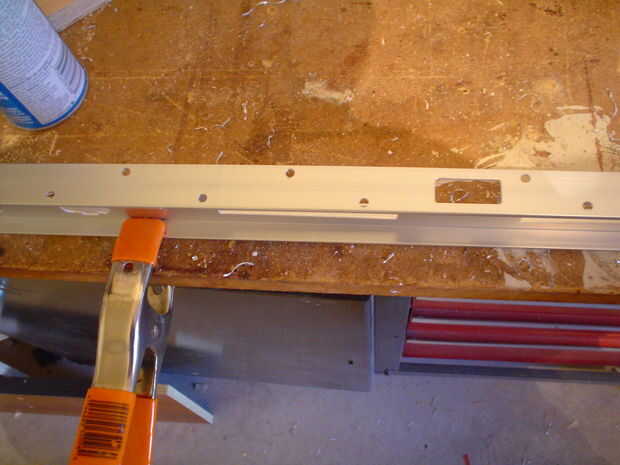

En primer lugar, sacar las unidades de nivelación los niveles para que quede solo el metal. Sólo debe desenroscar. También asegúrese de quitar los tapones en el final y reservar. A continuación, taladre sobre una docena de orificios escalonados (6 en cada lado) en el lado opuesto del lado liso. En otras palabras, no desea que sus ruedas a atascarse en los orificios abiertos en la guía. Taladro en la parte que contiene las aberturas de. Un Consejo rápido: en dos de los orificios que se encuentran en el punto medio, taladre dos agujeros que se tocan entre sí creando una forma ovalada que posteriormente podemos utilizar para ajustar. Repita para el segundo nivel y ponga a un lado.

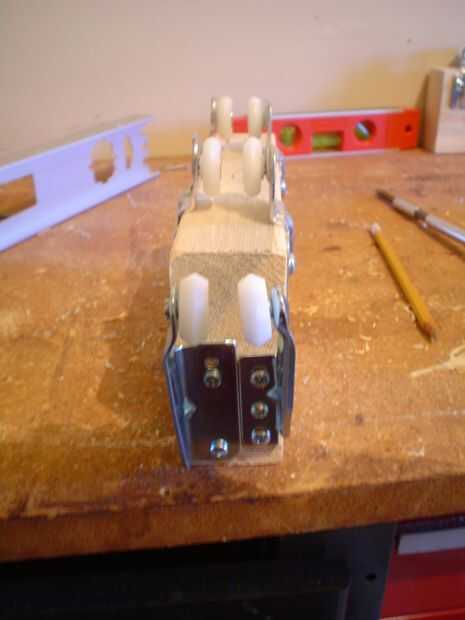

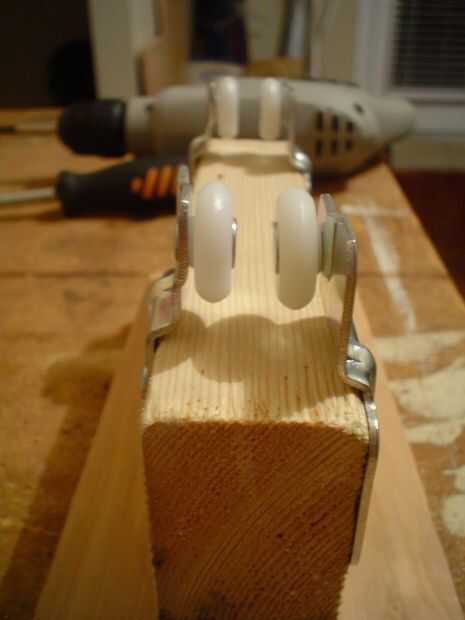

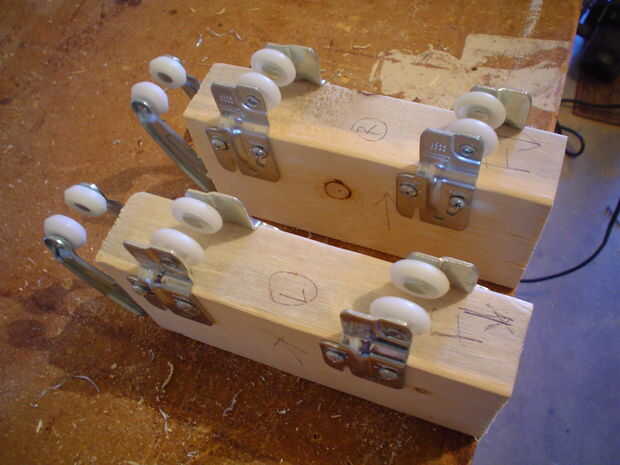

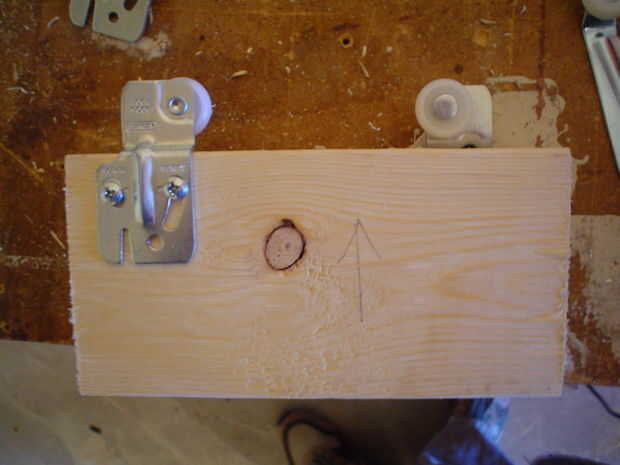

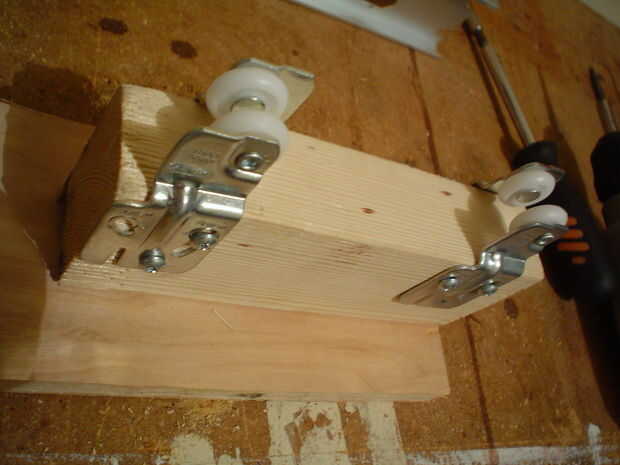

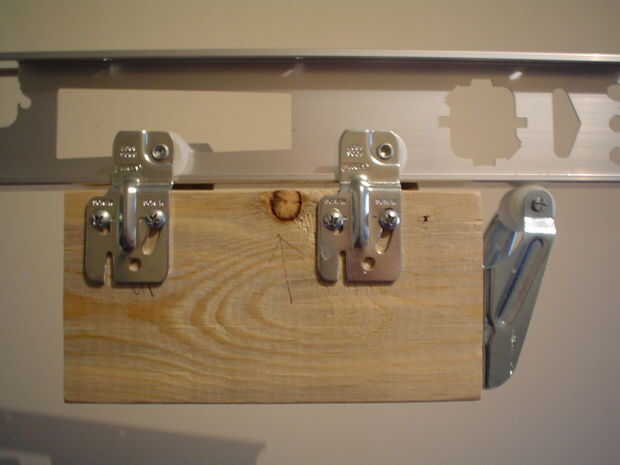

En segundo lugar, agarra un 2 x 4 de 7"(debe ser manchado por este punto, aquí se muestra una probeta) y la Asamblea de la real ayuda guiada. Tienes que ser paciente con esta sección. Es la parte más importante que nunca se ve. Asegúrese de hacer una a cada lado (montado a la izquierda de cada cara de 7") primero para que sepas más lejano que tendrá que ir. Puesto que la rueda sobresale nuestro más lejos que los tornillos no quieren atornillar en lo que parece correcto en este lado, pero cuando lo haces del lado opuesto, no tienes un taladro. Usted verá. Después de que se hace, atornillar las ruedas opuestas y asegurarse de que son paralelas entre sí. Lo principal es que estén a la misma altura en la parte superior de la rueda. De lo contrario, la unidad tendrá a girar a la izquierda o derecha. Lo mismo para las ruedas traseras. Asegúrese de que las ruedas son de la misma altura superior y probarlo en tu nivel para conseguir la posición adecuada. Le dan un rollo de prueba sobre una superficie plana. Si la unidad inclina izquierdo o derecho, usted sabe que necesita a retocarlo. Solo tienes que retocarlo para garantizar la adecuada tensión.

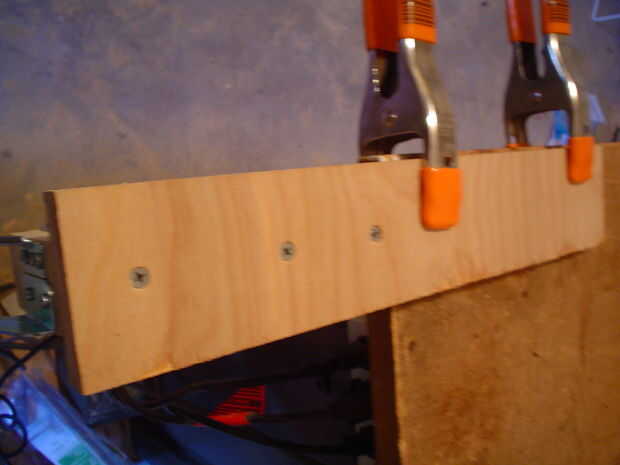

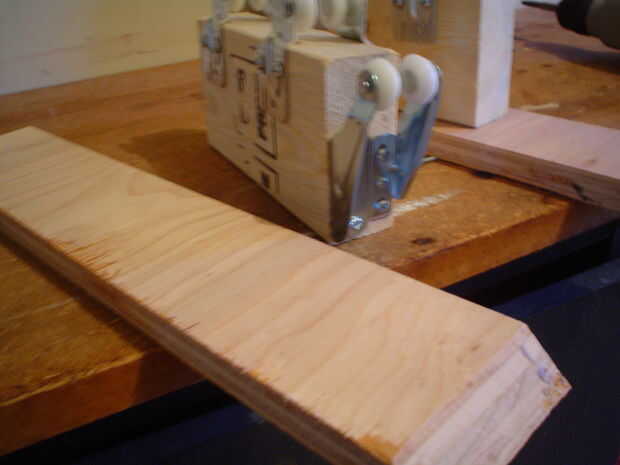

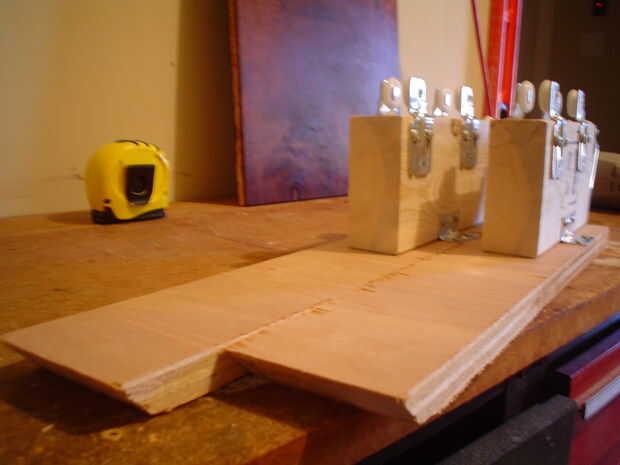

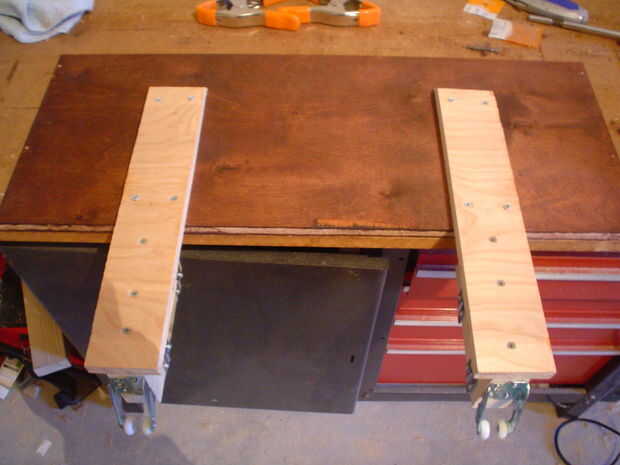

En tercer lugar, conecte los soportes de madera para el mecanismo de ruedas guía. La forma más sencilla es la instale los dos soportes de 2 x 4 primero de la esquina y luego establece que sobre la madera de apoyo. A línea de la madera contra la parte trasera de las ruedas guía y tornillo su paréntesis de esquina de la madera dura. A continuación, puede adjuntar la parte inferior de la plataforma de teclado a la recién creada sección de guía de ruedas. Invierta la plataforma de teclado y montar la parte trasera de la plataforma junto a la guía de ruedas. Asegurar que estén rectas y paralelas entre sí y seguro. Ahora que la cajonera de la retirada del teclado real, existe sólo una fase más.

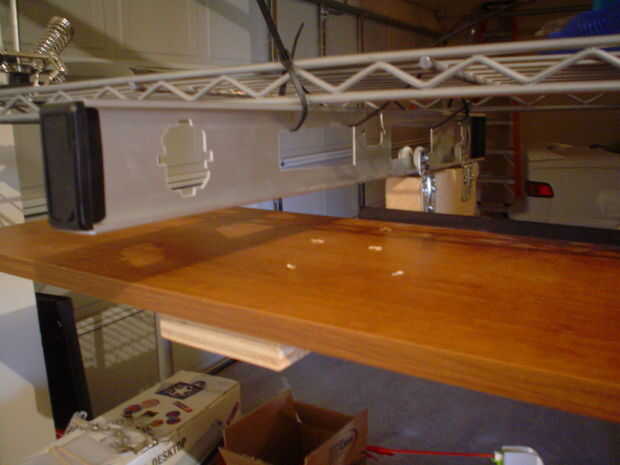

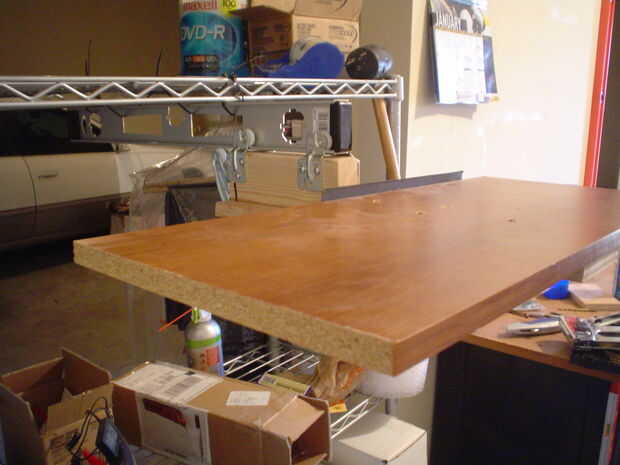

Por último, a tornillo los niveles ellos mismos en la parte inferior de la mesa grande. Esto es donde tus habilidades de medición serán muy útiles otra vez. Debe estar centrado entre la pared y el exterior del gabinete. Voltee su escritorio para que pueda trabajar más fácilmente. Asegúrese de que saber dónde está el frente. Debería ser el borde que enrutan previamente. Colocar los niveles dónde crees que debe garantizar que el lado previamente perforado contra el escritorio y en la medida en la parte delantera como te gustaría. Luego probar la colocación colocando la plataforma de teclado a los niveles. Trazar el contorno y fijar sus dos tornillos en los orificios ovalados primero para que pueda mover el nivel de ajuste. Una vez que esté satisfecho que todo es paralelo, sus tornillos.

Eso fue fácil!
