La estación de energía solar (11 / 33 paso)

Paso 11: La caja - construcción básica

Mis disculpas yo no tuvo cualquier tipo de fotografías de la construcción básica de la caja. Esperemos que las fotografías son suficientes para guiarlo en la construcción de su caja. Para facilitar la construcción de la caja he utilizado pino embarque de mi tienda de hardware (se vende por sobre todo de la estantería). Utiliza todo el ancho 405mm y por lo tanto, minimiza el número de cortes de sierra, que tenía que hacer.

http://www.BUNNINGS.com.au/porta-Pine-laminated-PA...

Las dimensiones básicas son:

Dimensiones nominales (dimensiones incluyendo ruedas zócalo y la tapa) 740mm ancho 415mm fondo 395mm de alto

No utilice las dimensiones nominales para la construcción son sólo para que información para ayudarle a ver si se ajusta en donde se propone ubicar la central eléctrica.

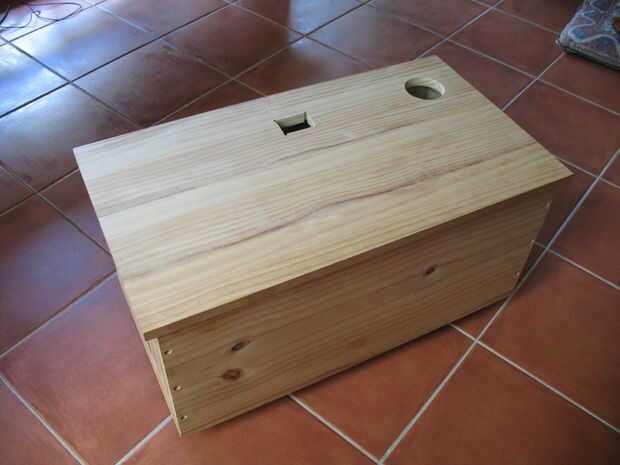

Caja Internal: 665 mm de largo x 345 mm ancho 405 mm de alto (ancho de la Junta)

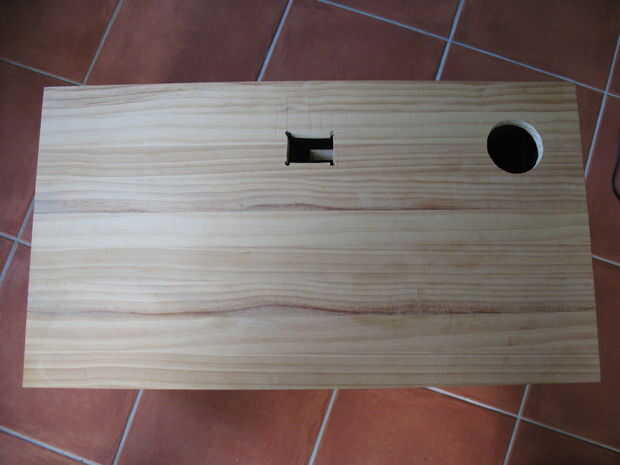

Tapa 735mm largo x 405mm x19mm ancho espesor (espesor de madera de pino utilizado)

El tamaño de la caja obedece en cierta medida el artículo más grande dentro de (es decir la batería en este caso). Si usted decide tamaño de caja que le insto para que tenga suficiente espacio - una vez que empiezas a armar proyectos como este si estás apretado de espacio hace cosas bastante frustrante y puede hacer difícil mantener o mejorar. En este caso bueno a"ir".

Piezas necesarias para hacer la caja:

Tapa (1) 735 mm x 405 mm

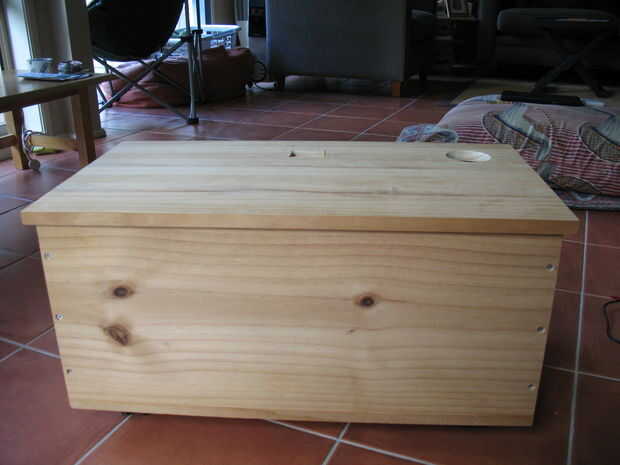

Delantera y posterior (2) 700 x 405 mm

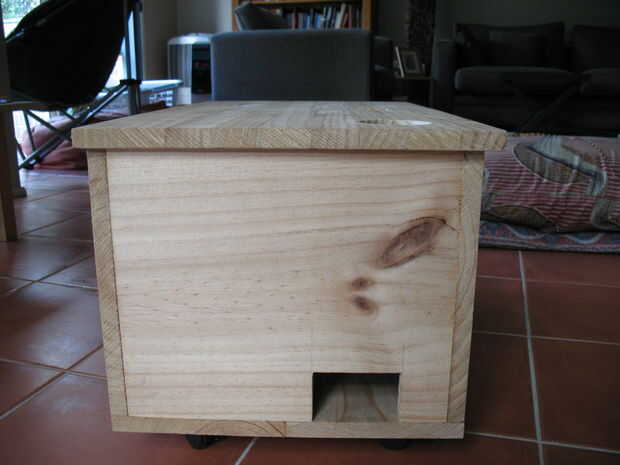

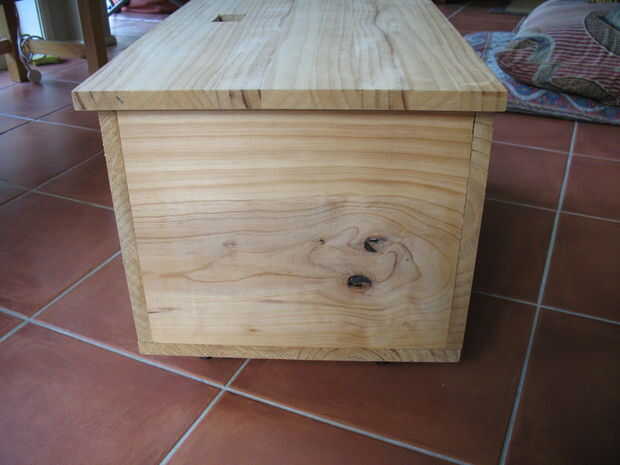

Lados (2) 345 x 405 mm

700 mm x 383 mm de la base (la base requiere un corte a lo largo del lado largo de la Junta para reducir el ancho 405 a 383)

Después de cortar las piezas estaban pegadas y atornilladas juntos. 3 tornillos abajo de cada esquina. Deje el cuadro durante la noche para el pegamento se cure por completo

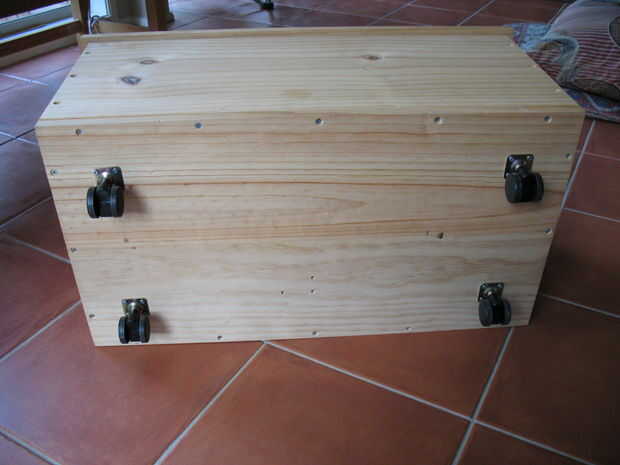

Ruedas

4 ruedas equipadas para base - como un conjunto el producto terminado es pesado. Te vas a arrepentir no colocándolos si decides dejarlos hacia fuera!

http://www.BUNNINGS.com.au/Ambassador-40mm-unhoode...

Bisagras

Ajuste las bisagras luego retire la tapa en la preparación de pintura y acabado

http://www.BUNNINGS.com.au/Zenith-50mm-Brass-fixed...
