La esquina radio enrutador Jig + Box Set completo (4 / 7 paso)

Paso 4: Contenedor

Así que cada buena herramienta necesita un contenedor de almacenamiento y esta herramienta tiene un montón de piezas pequeñas por lo que queríamos de montar todos juntos muy bien. ¿Podríamos hacer un cuadro de algún tipo? Bien si usted no ha oído hablar de MakerCase y está considerando hacer cajas en un láser que usted debe comprobar hacia fuera. No utilizamos cualquiera de los presets, pero utilizamos el espesor del material personalizado como la madera contrachapada que era un poco especial. Nos gustó Epilog viven las bisagras por lo que decidimos hacer un juego en ellas y añadir dos partes posterioras con bisagras de la caja. Probamos primero para ver cuánto flex y juego tenían y en consecuencia ajustado antes de añadir al producto final.

Esto es lo que hicimos: dos diferentes tamaño cajas más un cajón adicional que encajaría en el cuadro inferior:

  1. 5 1/8" W x 5 1/2" D x 1 3/4" H (cuadro inferior)
  2. 5 1/8" W x 5 1/2" D x 3 3/8" H (cuadro superior)
  3. 3 6/8" W x 1 1/2" D x 3/4" H (cajón)

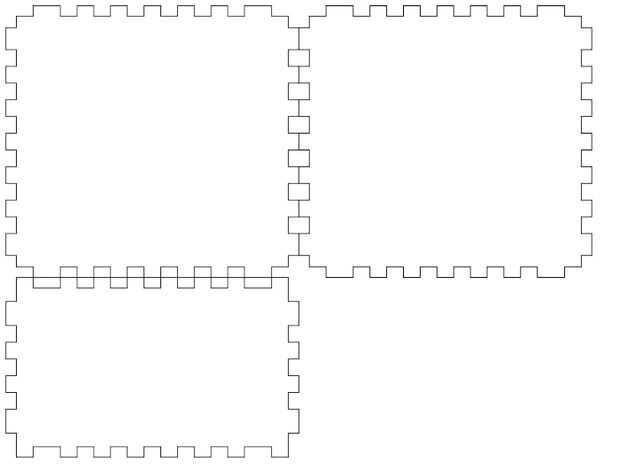

Apilar las cajas de 5 1/8 "x 5 1/2" tendría un envase perfecto para las plantillas. Así que siguió adelante y creó esas dos cajas con MakerCase, después lanzó en CorelDraw para hacer modificaciones.

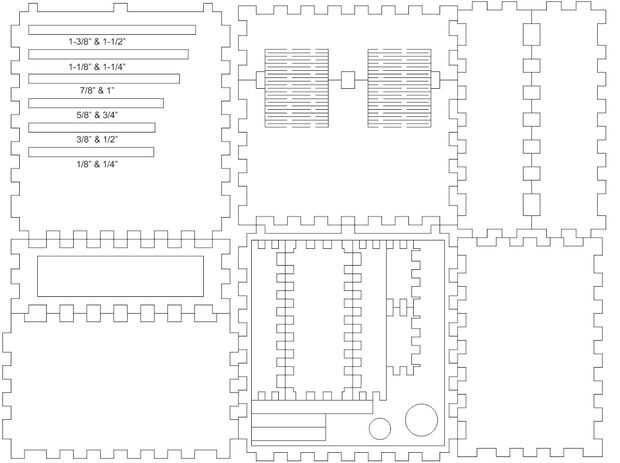

  1. Se unieron las dos partes posterioras de las cajas con bisagras.
  2. Recorte la pieza frontal de cajas de fondo de un cajón para piezas individuales de la plantilla.
  3. Ranuras de corte en la parte superior cajas de fondo de plantilla ranurada se inserta.
  4. Recorte las cajas superior inferior pieza para permitir que las plantillas caber dentro.
  5. Hemos grabado los tamaños por encima de las ranuras para la selección más fácil.

La inserción del cajón también fue modificada en CorelDraw para tener una parte superior plana abierta. Sólo eliminar los empalmes del dedo caja y conectó una línea sólida para hacer la parte superior.

Aprendimos nuestra lección y compartieron las líneas de corte. Las cosas fueron rápidamente este vez alrededor.
