Paso 1: ¿Qué es una cúpula de tensión?

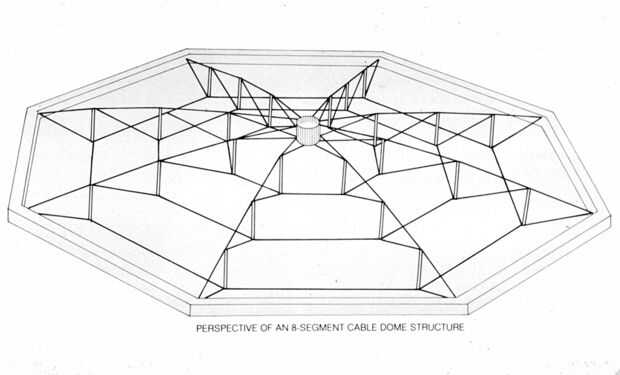

Una cúpula de tensión es un sistema estructural que utiliza la fuerza de resistencia de materiales en lugar de las cualidades de la compresión de cúpulas generalmente. La cúpula de tensión está constituida por cinco componentes principales: anillo de compresión, pieza central, cables, stents y los cables de aro.
Anillo de compresión (también conocido como anillo externo)
-resiste la fuerza de tracción de los cables de expansión
-generalmente sostenido por una base
Centro de mesa
-una pieza que actúa en la tensión que resiste la fuerza de tracción de los cables de expansión
Que abarcan Cables (8)
-conecta el pedazo de centro con el anillo de compresión
-cables múltiples distribuyen el peso de la cúpula para el aro exterior
Stents (16)
-segmentos conexión al cable de expansión
-actuar como miembros de compresión
Cables de aros o anillos de Cable (2)
-actuar como miembros de tensión que tiran en la parte inferior de los stents hacia el centro
Ejemplo

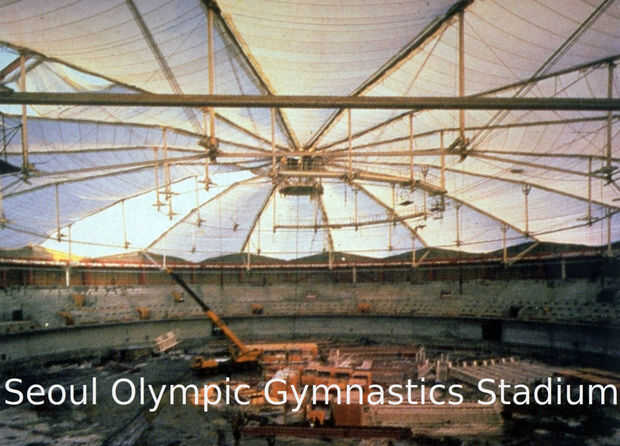

Un gran ejemplo real de una cúpula de tensión del Cable de Geiger es el domo de gimnasia olímpica de Seúl en Corea (ver en foto de arriba). Esta cúpula es capaz de cubrir 13.000 espectadores en los Olímpicos de Seúl 1988. Además de la diferencia en el tamaño y el techo cubierto del estadio, los principios de esta cúpula de diámetro de 390 pies son exactamente igual a su diámetro de 20 pies.
