Paso 6: Montaje de la rejilla de clima

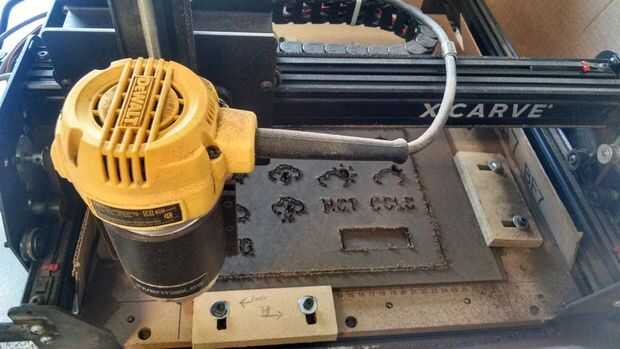

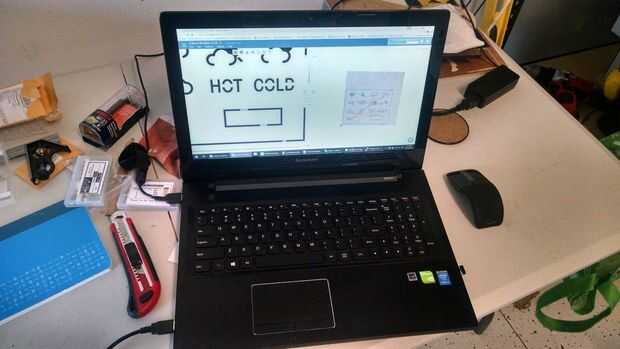

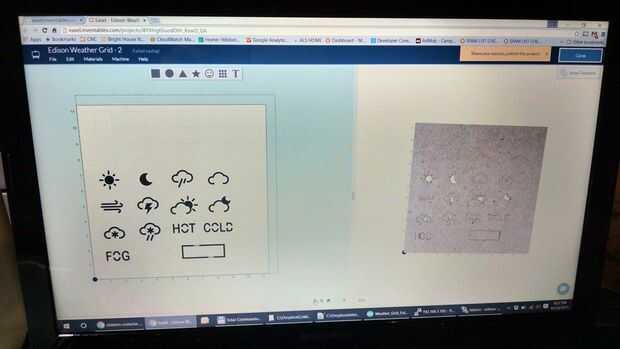

Para hacer la cuadrícula de tiempo físico sí, usé un CNC X-talle de Inventables. He encontrado una colección de iconos de la clima en formato SVG en internet e importados en caballete. Caballete es Inventables software que utilice para alimentar su CNC. He compartido mi proyecto aquí:
http://Easel.Inventables.com/projects/iBYXHg6SuodOIH_XewO_GA

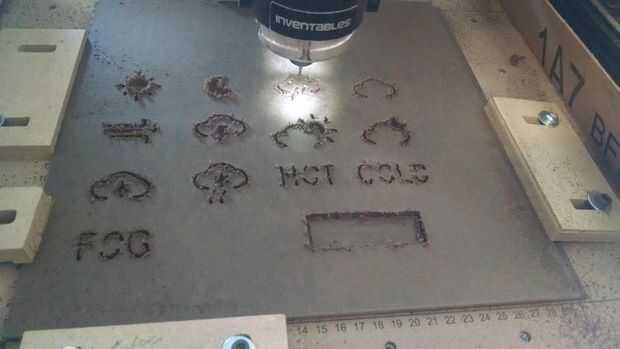

Entonces yo cortar el archivo de madera prensada. Madera contrachapada, madera dura o polietileno de alta densidad también funcionaría muy bien.

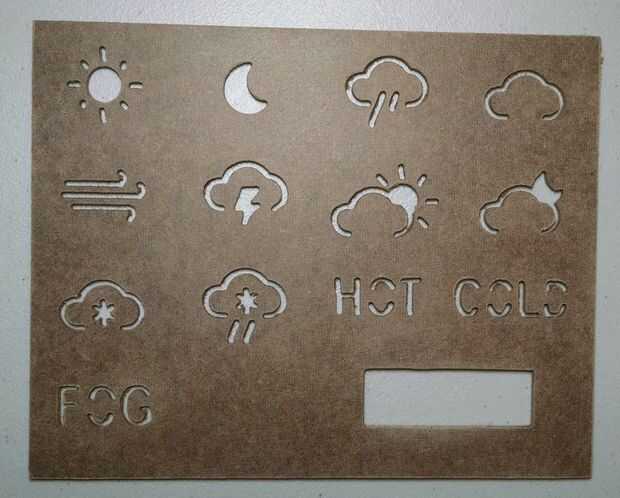

Una vez que mi talla era completo, utilicé papel de lija y un cuchillo para limpiarlo y eliminar las fichas. Si usted decide utilizar un polietileno de alta densidad o de madera no sería tan necesario, pero generalmente aglomerado debe limpiarse después de una división.

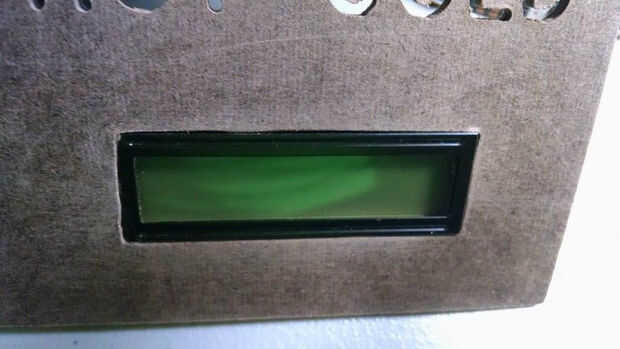

A continuación que deberás insertar la pantalla LCD en la madera prensada. Será un ajuste apretado, y podría requerir que el conglomerado alrededor de la abertura de la arena un poco.

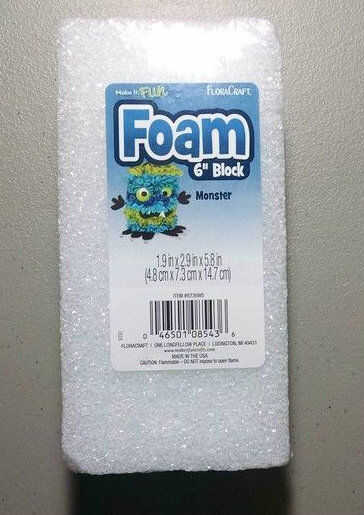

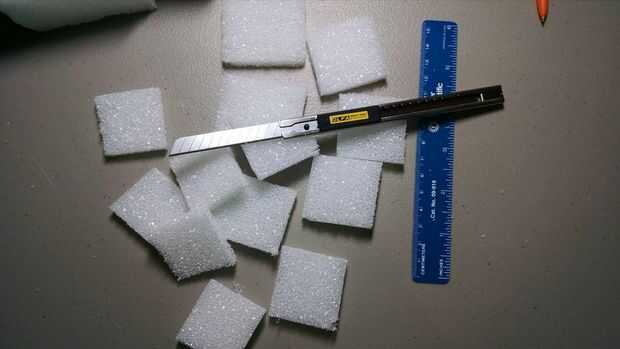

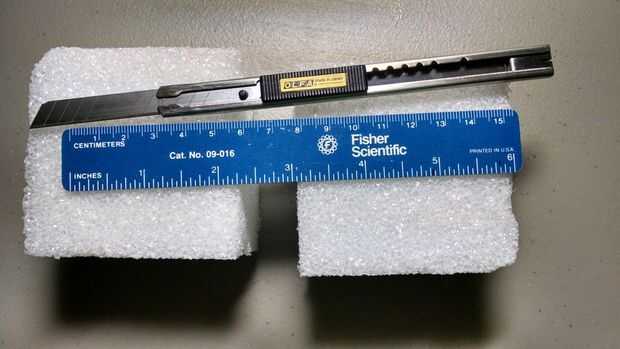

Ahora tenemos que cortar la espuma de artesanía que estamos usando para difundir la luz. Cortar los rectángulos sobre un 1/4 a 1/2 pulgada de grueso. Está bien si no son del mismo tamaño exacto ya que los iconos varían en tamaño también. Sólo trate de mantener aproximadamente el mismo grosor.
Ahora tenemos que utilizar cinta adhesiva para colocar el difusor de espuma en la parte trasera de la tabla detrás de los iconos. Encontrar piezas que coincida con el tamaño de los iconos y tratan de mantener al tocar. El mayor espacio entre los difusores menos sangrados que tendrás con los iconos adyacentes.
Ahora deberemos conectar los LEDs. El espaciamiento del LED en mi tira para dos LEDs por icono. Use cinta para fijar las tiras de LED en la parte posterior adhesiva. Tenga cuidado de mantener el patrón descrito en la función "SetWeather" en el sketch de Arduino. Si su diseño LEDs diferentemente, asegúrese de que tenga en cuenta los números de los LED de modo que usted puede ajustar el sketch de Arduino. Una vez que el LED se une, rellene el resto de la espalda con tiras adicionales de cinta adhesiva.
