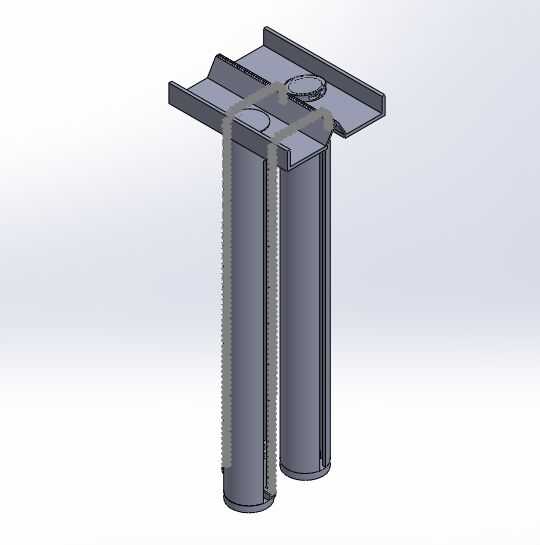

El sistema funciona por tener un par de tubos que contienen una taza cada una. Cuando la Copa está en la parte superior del tubo, una válvula abre permitiendo que agua para llenar la Copa. Como agua llena la Copa, es más pesado y empieza a moverse por el tubo. Una vez en la parte inferior del tubo una válvula se abre para drenar el agua, así la Copa ahora es más ligera y puede tirarse por la taza de su socio que se llenaría con agua. El par de tazas móviles y hacia abajo alternativamente por medio de una cadena puede ahora alimentar un generador de engrane de un piñón de la cadena.

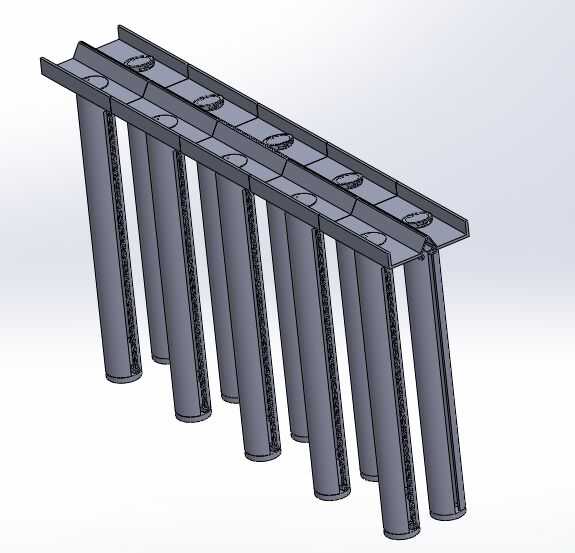

Una característica interesante de este diseño es que puede línea pares más así que tienes una fila de ellos y mejoraría la salida que usted puede conseguir.
Otra configuración posible para "acumular" el sistema es que las parejas donde uno está por aguas arriba del otro canal de sola agua así que requieren

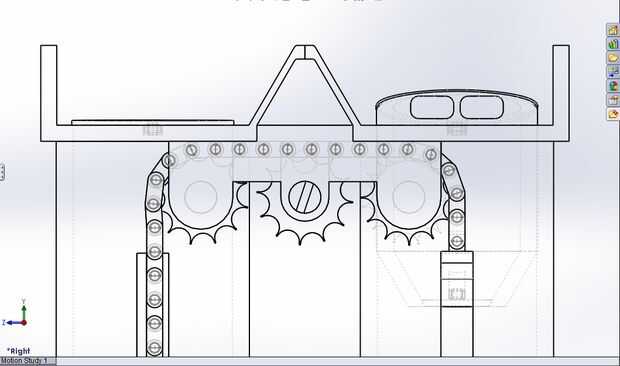

En este paso los cuadros 2 y 3 muestran la posición de inicio de cada ciclo, medio ciclo que la condición sólo se refleja en la cazoleta del lado izquierdo es en la parte superior y la cazoleta del lado derecho está en la parte inferior

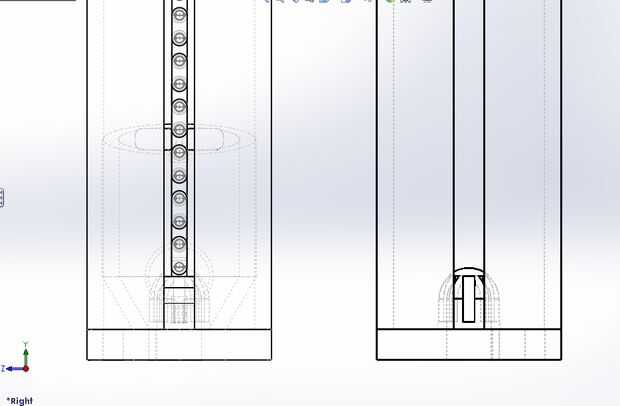

Aquí están las capturas de pantalla del diseño en Solidworks en
(Me quise meter en una animación de su funcionamiento y pasó muchas horas/días a trabajar pero mi laptop simplemente no puede manejar y choques demasiado para obtener cualquier animación utilizable. pero pruebo y conseguir uno más adelante)
Por favor, vote por mí en el concurso de CAD si te gusta este concepto, espero conseguir algunos de las piezas impresas por lo que realmente puedo probar el aparato como mi acceso a herramientas y materiales para la fabricación de este es muy limitado y bastante insuficiente.
* Actualizaciones *
Como señala Kiteman friccional perder voluntad de ser un problema, así tal vez el tubo puede cambiarse a un par de carriles de guía ya que el tubo está solamente allí para guiar la Copa a los mecanismos de la válvula. En cuanto a la fricción de la cadena supongo que basta con dar una buena lubricación
