La construcción de su propia microcomputadora de estilo retro. (4 / 6 paso)

Paso 4: Añadir la interfaz de teclado para el tablero superior.

Adición de la interfaz de teclado a la Junta de ProtoPlus:

Ahora que tienes los cables y resistor conectado al módulo IR, soldarlos en el tablero de ProtoPlus como se muestra.

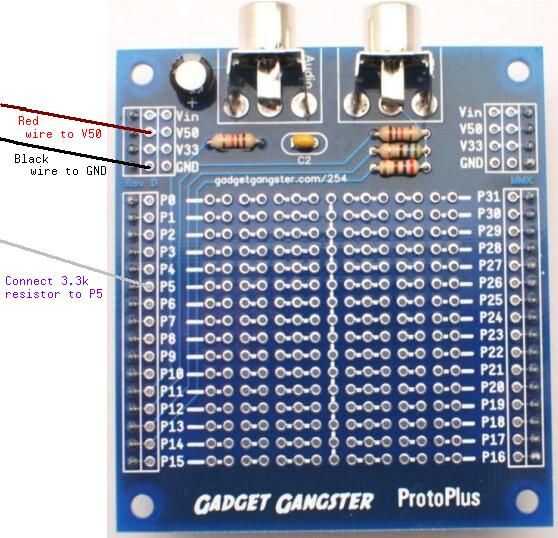

(Primera foto)

Después de realizar las conexiones, dio un giro a las líneas y deje que la rigidez de las cosas de hold de alambre en su lugar.

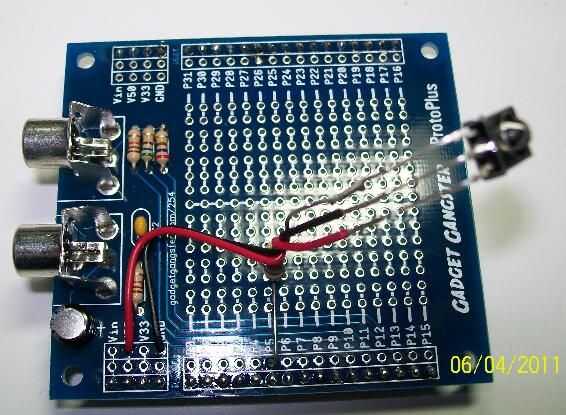

(Segunda foto)

Alternativa:

Si tienes El' módulo de Jugador (también disponible en paralaje) en lugar de la Junta de ProtoPlus, aumentará considerablemente su compatibilidad con los juegos y demos que utilizan los controladores NES.    Simplemente hacer la misma conexión que El' Jugador con IR como la Junta de ProtoPlus.   Golpee el dos punzón salidas en el caso de permitir la conexión de NES al pop a través de la parte superior durante la fase de montaje caso.
