Paso 4: Conecte la placa de circuito
Decidir donde se monte Uno, considerando la profundidad de la cubierta frontal (1,25 pulgadas; vea paso 5) y dejando espacio para conectar el cable USB.
Con cables de cinta conectados a Uno, determinar la longitud necesaria de perfboard montado abajo a la ONU y pelar los cables de cinta aparte a ese punto.
Agrande los orificios perfboard para permitir que los cables a través de la alimentación. Pasar los cables por los agujeros, recorte como es necesario, tira de los extremos y soldar los componentes de la placa de circuito. Cableado datos se expone a continuación.
CONECTOR DE SEÑAL DIGITAL
Componente de conexión Uno puerto
Ánodo de LED azul 8
Ánodo de LED rojo 9
Ánodo de LED verde 10
Servo ángulo Cmd 11
(cable amarillo)
Micro interruptor 12
(estirón normalmente cerrado)
CONECTOR DE ALIMENTACIÓN
Componente de conexión Uno puerto
Entrada 5V 5V
Masa Gnd
NC Gnd
Interruptor 9V salida Vin
CONECTOR ANALÓGICO
Componente de conexión Uno puerto
Micrófono tablero A0
Divisor de tensión A1
Cableado adicional es:
Cable batería 9V para cambiar la entrada.
Cable de 5V del Uno al servo (cable rojo) y Junta de micrófono "+" del perno.
Estos tres cables pueden trenzados entre sí, soldados y cubiertos con encogible.
Alambre de todos los motivos a Common Ground:
Batería (cable negro)
Junta de micrófono (pines "G")
Servo (alambre negro)
Interruptor micro terminal inferior
Resistor de cátodo de LED
Estos cables también pueden ser torcidos juntos, soldados y cubiertos con encogible.

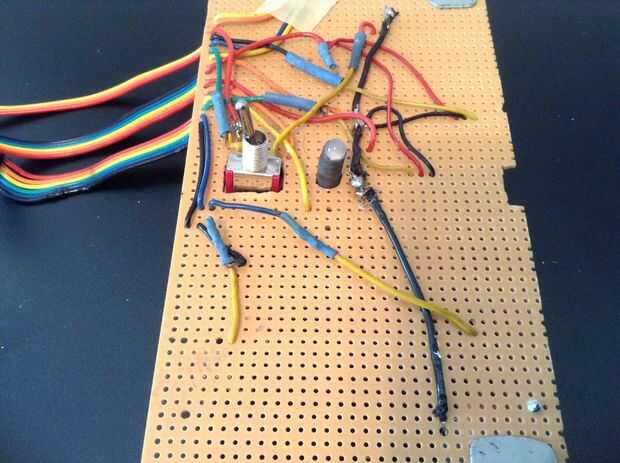

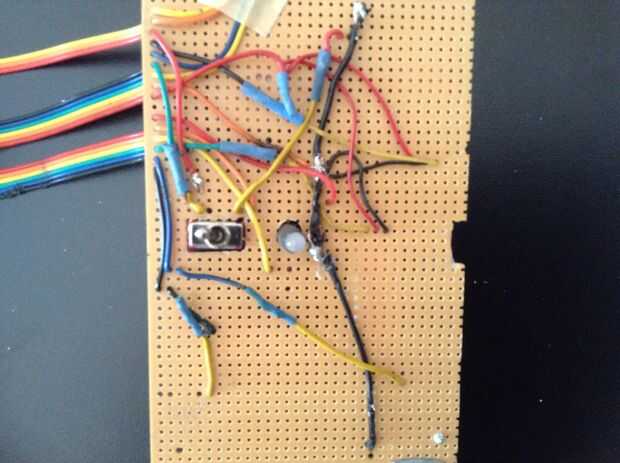

Tenga en cuenta que todo el cableado se realiza en la parte posterior de la Junta. Cables a los componentes pasan a través de hoyos grandes en caso necesario. El resistor de cátodo del LED se suelda a eso perno y pasa a través de un orificio estándar para la conexión a tierra abajo.
