La caja de golpe: Construir una regleta Knock-sensible (1 / 8 paso)

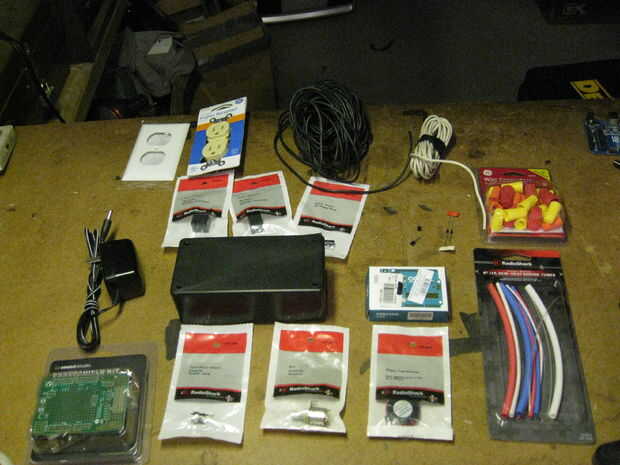

Paso 1: ¡ Equípate!

Si no reconoce un término en la lista de piezas, pedir un chico de Radio Shack. Bien te ayudare, o su cabeza va a explotar en la confusión. De cualquier manera, buen momento.

Radio Shack tiendas lista:
-A 12V "fuente" fuente de alimentación, por lo menos 500mA, jack de 2,1 mm positivo centro.  También funciona un rescatado.
-Un Arduino Protoshield. Protoshield de Seeedstudio es realmente grande, ya que cuenta con un pequeño Banco de agujeros de alambre calibre 14.
-Por lo menos dos relés SPDT, nominal 10A o mayor, 12V bobina de corriente
-Una caja de gran proyecto, 3 "x 6" x 2", de plástico.
-Un enchufe de alimentación de 2,1 mm, montaje en panel
-Un conector de alimentación de 2,1 milímetros. Mina vino dos en una bolsa. Bono!
-Un potenciómetro de 10kΩ, montaje en panel
-Dos resistencias de 1kΩ
-Una resistencia de 1MΩ
-Dos transistores 2N2222 u otro transistor capaz de cambiar 200mA
-Dos diodos 1N4001 u otros amortiguadores
-Un Arduino Uno, para la calle cred
-Un elemento piezoeléctrico. Cuidado - este no es un zumbador piezoeléctrico! El paquete le recordará a conducir con una onda cuadrada, que es su hombre.
-Termo retráctil. Nos encantan las termoencogibles.
- No se muestra: 22 AWG, de sólido y trenzado, varios colores
- No se muestra: cinta aislante
- No se muestra: perilla del potenciómetro

Home Depot lista de la compra:
-Una cubierta de la salida
-Una toma de corriente. Mina cuenta con empaque particularmente pretencioso que era un "receptáculo".
-Blanco y negro cable de calibre 16. Sólido es preferido, pero trenzado es más fácil de meter en la caja. He usado a trenzado. Puede salvar esto de cables de extensión.
-Capuchones
- No se muestra: un enchufe de tres patas con alambre. Puede salvar un cable viejo, o comprar un cable de extensión barato cortar aparte.
- No se muestra: dos pernos largos de 1/2", 1/4" o más pequeñas, con frutos secos.
-No se muestra: cinta aislante

Herramientas:
-Equipo de soldadura
-Rasante cortadores, stripper, etc.
-Dremel con ruedas de corte, taladros, etc.
-Punzón o lápiz
-Pistola de calor o más claro
