{LA BOMBILLA LED} (5 / 7 paso)

Paso 5: [Soldadura]

partí para soldar en los siguientes pasos:

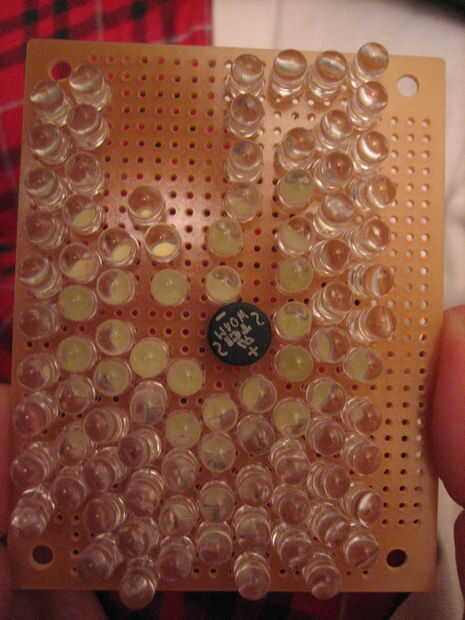

1. plan de -Coloque los LEDs en su ubicación aproximada. Usted se encontrará cambiar las ubicaciones de los LEDs en orden para ellos para caber en el perfboard, así que este paso es crucial. Asegúrese de seguir los cálculos y utilizar los resultados para determinar cómo colocar los LEDs. Tenga en cuenta que se conectarán de positiva a negativa en cada serie, y todas las series se conectar positivo con positivo y negativo a negativo. Por ejemplo, conectar 46 LEDs juntos, positivo a negativo y luego conecte todos los positivos y negativos en cada extremo junto. En la conclusión de la etapa de planificación, tomé una foto para recordar donde había colocado todo.
2. lugar -Inserte una fila de LEDs a la vez, asegurándose de que están prestando atención a la polaridad. Recuerde que el plomo más larga de un LED es siempre el positivo.

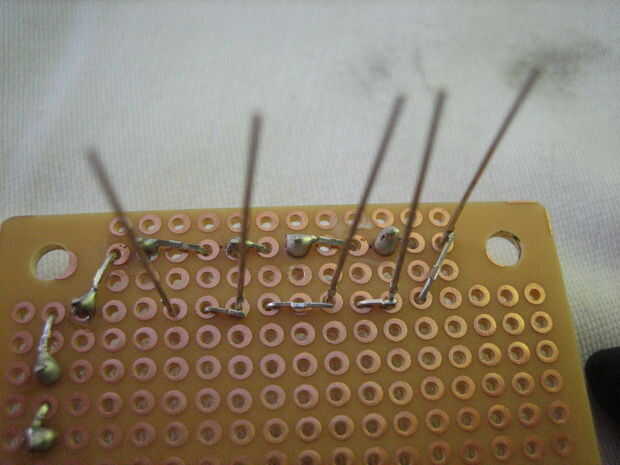

3. curva - doblar cada cable con el empalme de soldado aproximado y corte el sobrante.

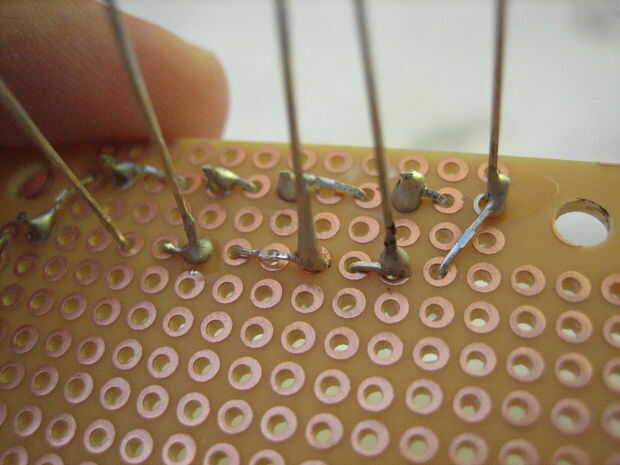

4. soldadura - tome esta una articulación a la vez y asegúrese de que cada uno se hace bien, ya que se trabaja con altos voltajes. Calentar el conjunto y aplicar la soldadura entre el hierro y el plomo. A continuación, mover la soldadura para cubrir el resto de la articulación, usando la soldadura inicial para conducir el calor. Si usted necesita más ayuda para soldar, hay toneladas de vídeos online que le ayudarán.

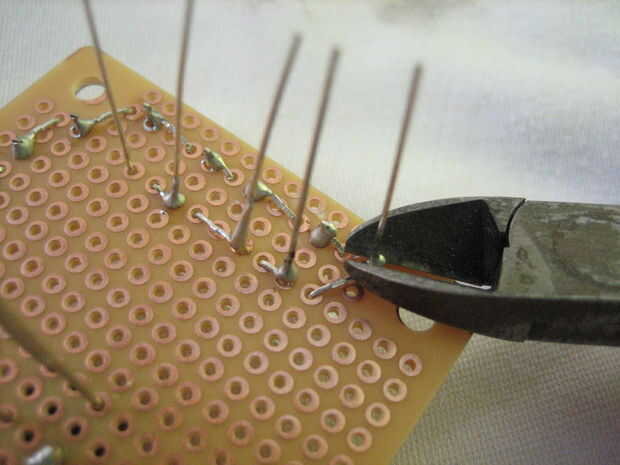

5. snip -Clip el exceso conduce, asegurándose de ser suave con las juntas de soldaduras.
