Paso 6: La potencia caja

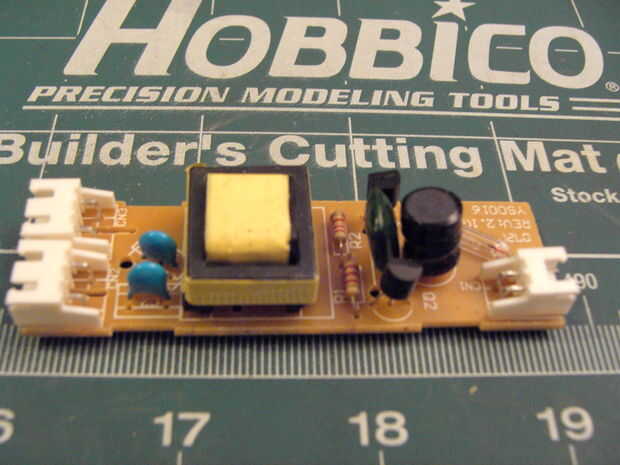

Primero quité el circuito de la caja. Mi caso simplemente destrabe. Su caso puede tener tornillos, encolar, etc.. Este es mi circuito. De nota, hay no hay condensadores grandes en este circuito por lo que es poco probable que puede ser dado una sacudida eléctrica siempre y cuando no se aplica la energía. Me preguntaba qué iba a hacer con el interruptor cuando me di cuenta de que hay espacio suficiente en el caso de montar el interruptor! Lo guay es!!

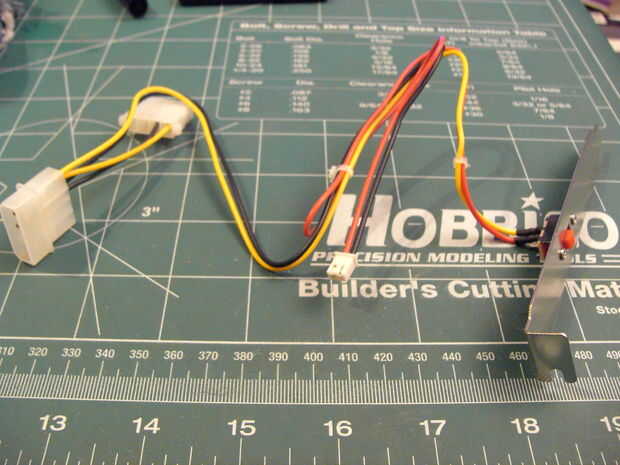

Primero puse sobre desmontar el cableado del interruptor.

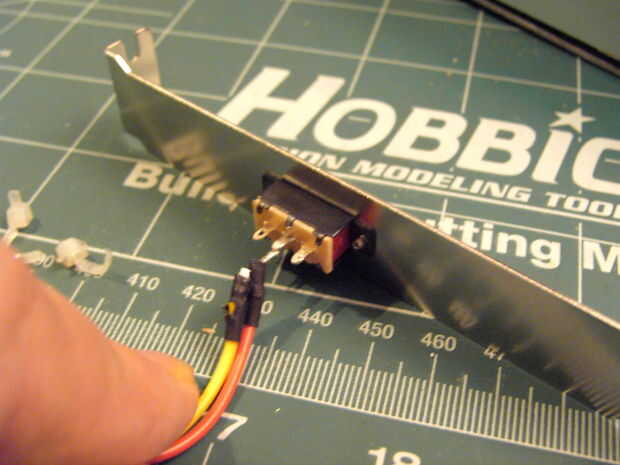

Desoldar los cables del interruptor.

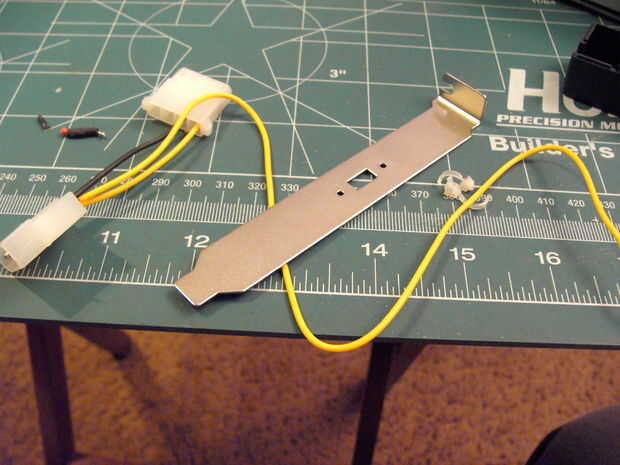

A continuación retire el interruptor del soporte. Corte las abrazaderas de alambre y el cable negro del conector del equipo.

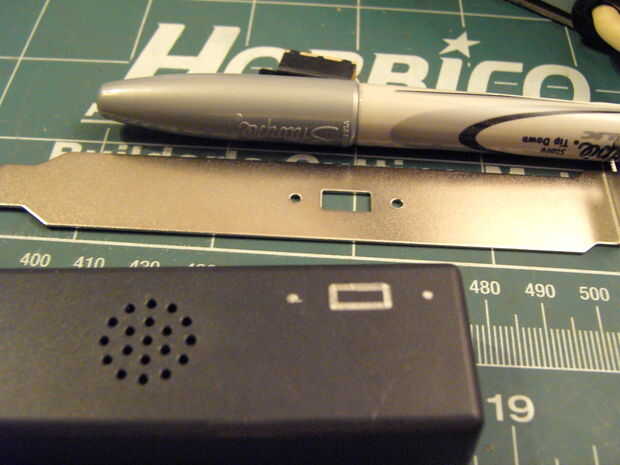

Utilizando el soporte, seguimiento en el caso de la ubicación del interruptor.

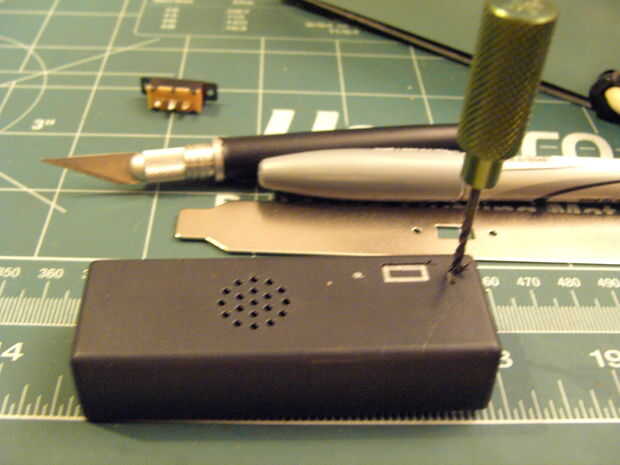

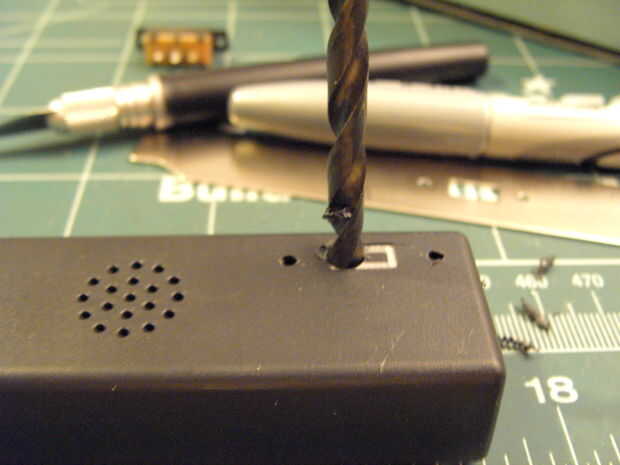

Taladrar los agujeros para los tornillos, luego use un taladro un poco más grande que el interruptor. Hacer dos agujeros en la gran parte de la plantilla de interruptor y limpiar con un cuchillo x-acto.

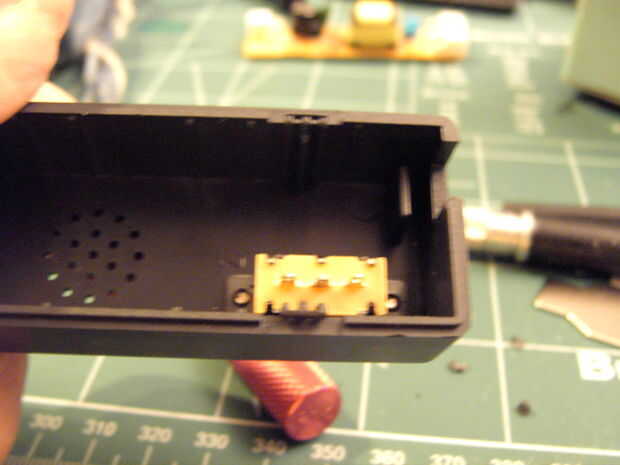

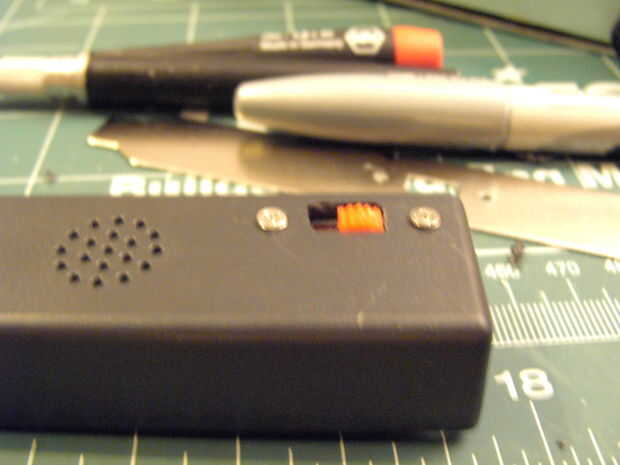

Monte el interruptor en la caja.

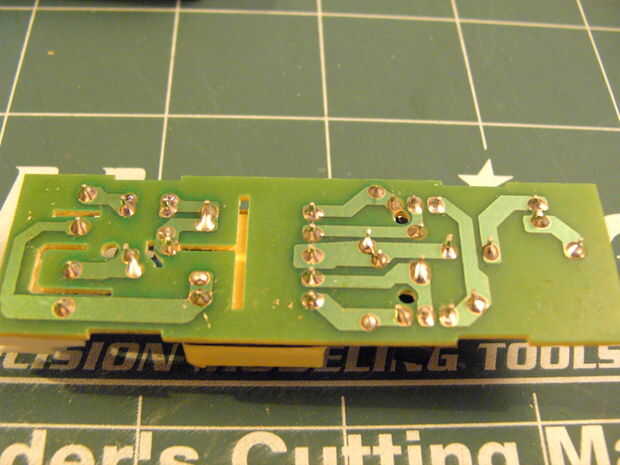

Tomar la placa de circuito Dale la vuelta.

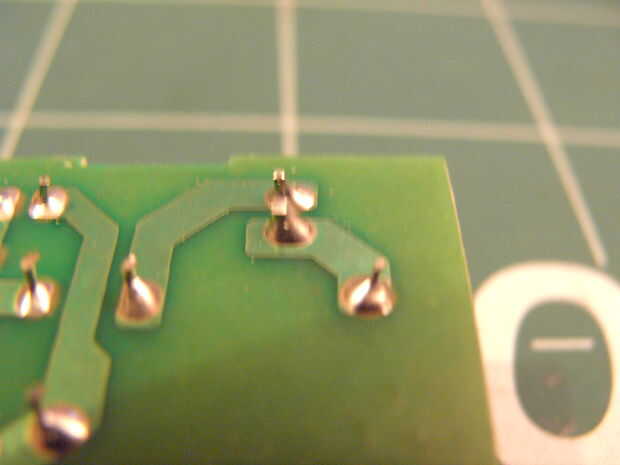

Al lado del conector de alimentación verás un rastro. La placa puede ser diferente pero los principios son los mismos.

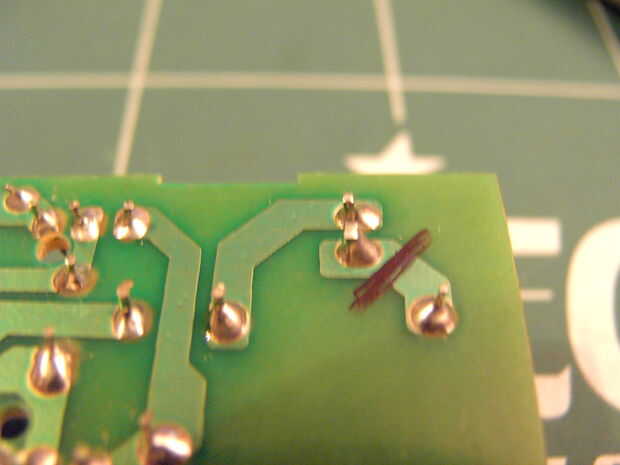

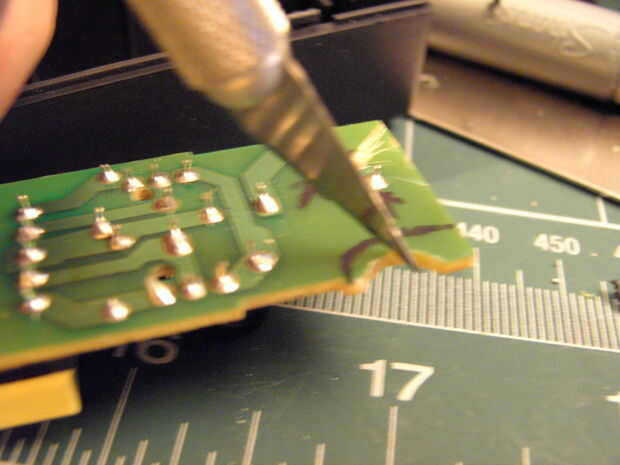

Cortar la traza indicada por la foto.

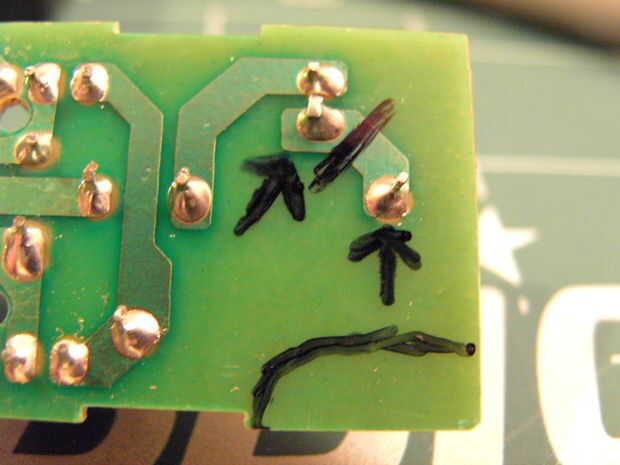

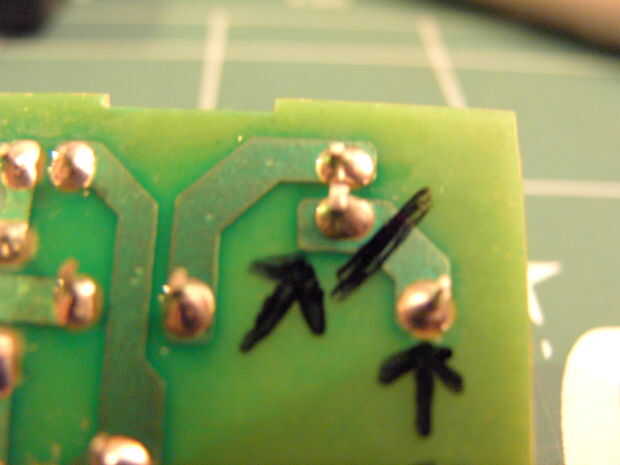

Tenga en cuenta las dos flechas. Usando el cable amarillo sobrante, preparar dos piezas que se van de las soldadura almohadillas al interruptor.
Muesca de la placa de circuito como se indica en las fotos, luego soldar los cables a la almohadilla y luego al switch. (ver foto para detalles)

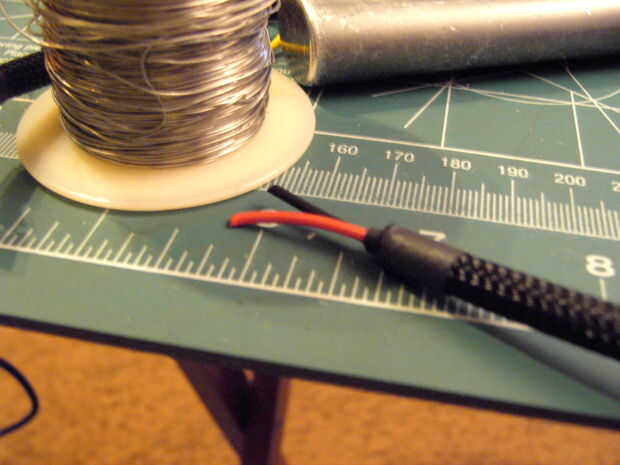

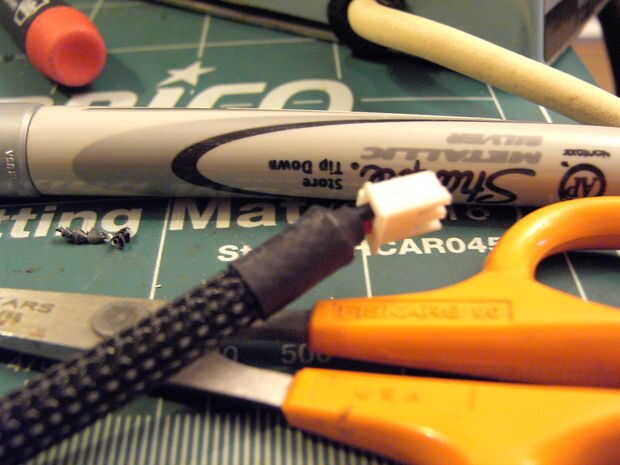

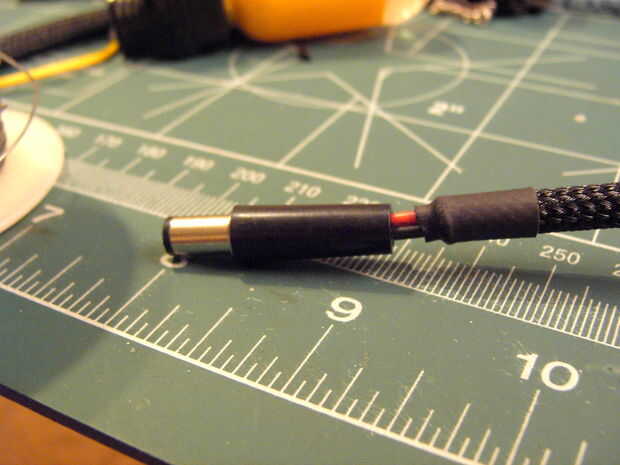

A continuación preparar el cable y manga del encogimiento del calor al igual que para los tubos.
Ahora la soldadura del conector de tamaño N para el cable de alimentación.
Ahora encaje a presión la tapa de la caja. Conecte las luces en el cuadro. Conecte la batería y encenderlo.
¿Obras? ¡ Felicidades!!!! Haya casi terminado!!
¿No funciona? Compruebe la carga de la batería, las conexiones del conmutador (buscar cortos se abre etc..)

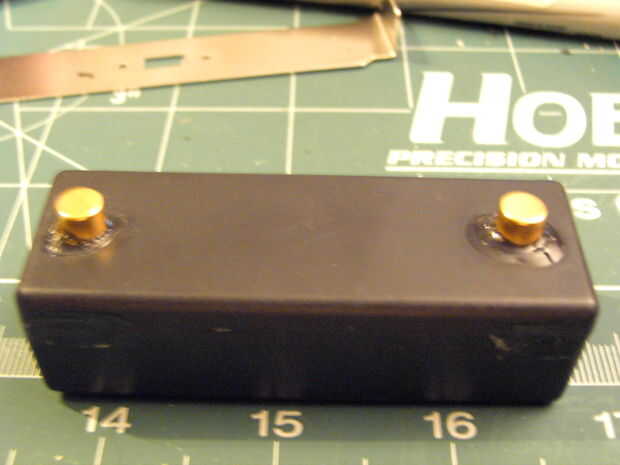

La última cosa a hacer es pegar las cuatro esquinas de la caja, luego pegamento en los imanes como se muestra.
¡ Felicidades!!!! Listo! Ahora montar a su bicicleta y mostrar! Tengo una bolsa debajo de mi asiento que llevo mis herramientas, amp (que es otro instructivo...) y es donde pongo mi batería. Encamine los cables a donde usted necesita montar las lámparas estilo. Asegúrese de que los cables no interfieran con la operación segura de la bicicleta. ¡¡Que te diviertas!!
!!! ACTUALIZACIÓN MENOR!!!!!!
El siguiente es también Publicada en los comentarios:
Hola solo para que todos sepan, tuve problemas hace poco con un tubo va dim, mientras que el otro era brillante. Después de algunos problemas, descubrí que los conectores (zócalos para los tubos de luz) en el cuadro de alimentación habían agrietado conexiones soldadas. Re soldar estas conexiones ha solucionado el problema por ahora pero creo que necesito encontrar un mejor conector que puede tomar los ciclos de conexión/desconexión que este proyecto va a través. Si dejaste las luces en la bicicleta todo el tiempo, es probable que no experimente el síndrome tubo dim. De todos modos espero que esto ayuda. Cuidar, gracias por mirar!!
