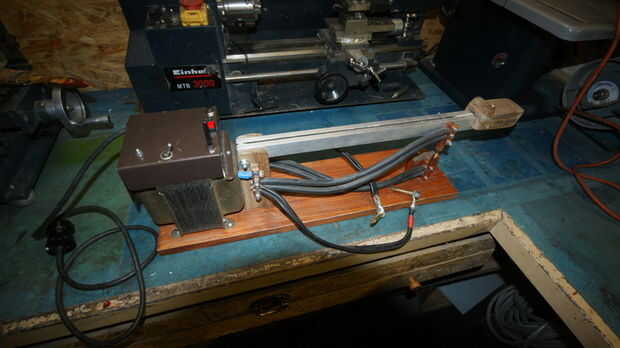

KP point welder (8 / 8 paso)

Paso 8: conclusión

Vamos a tomar en serio.

En primer lugar, aprender lo que el mundo ya probado y escribió. Empecé con las matemáticas desde la web de libros y en una forma de hoja de cálculo hecha una calculadora con todas las fórmulas (Proračun transformatora-cálculo de transformador) y calcula las dimensiones del transformador basado en mi núcleo. Esto me dio una figura lo que mi corazón es capaz de. Entonces era necesario rebobinar la primaria y secundaria.

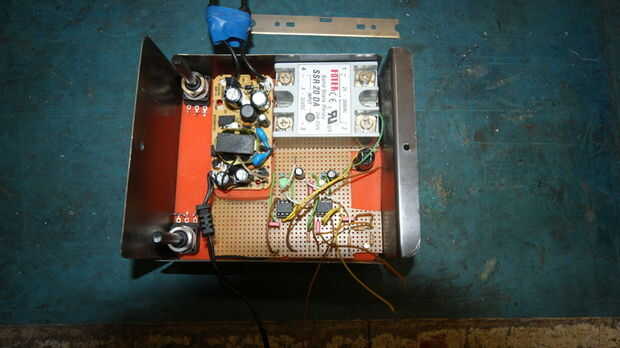

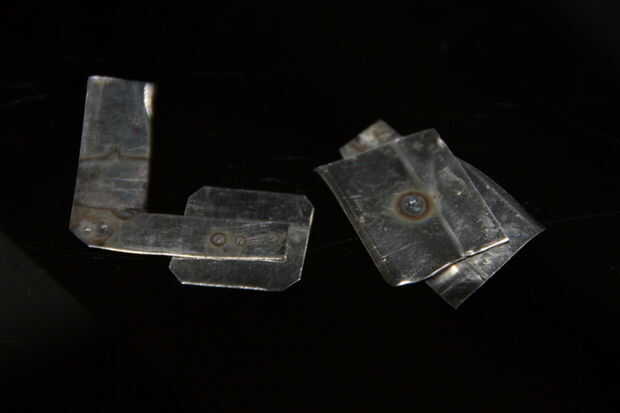

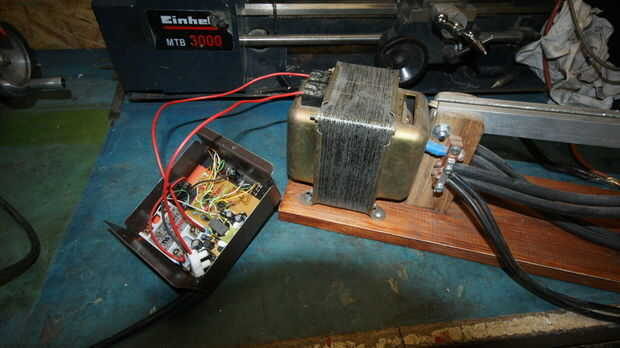

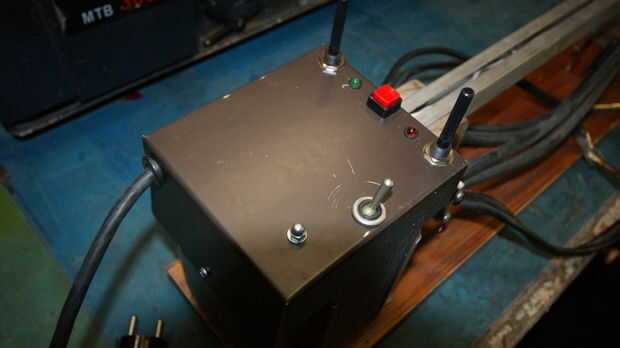

Mi frend Mirko Jukl, me dibujó un esquemático de 555 circuito simple (Odgoda vremena impulsa trajanje - tiempo de retardo y el impulso) para controlar la duración del tiempo de impulso en el lado secundario de la soldadura. Puedo elegir demora unos segundos y la duración en milisegundos. Pruebas de mostrar películas pequeñas con bombilla de 220V, transformador un cuando todo fue montado y acabado.

¡ Y funciona!

Porque este proyecto era una parte posteriora y adelante proceso duró casi medio año de este instructable es un poco inconsistente. Aquí le damos los datos finales del transformador:

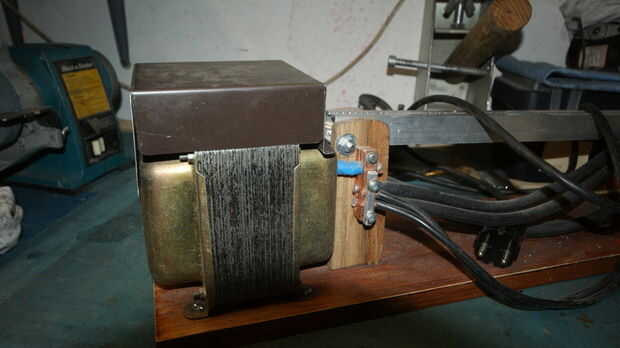

Transormer core (forma E) - total Plaza 28 cm2... cca 784W.
Bobinados primarios 370... para 3, 41A... 1,5 mm de diámetro

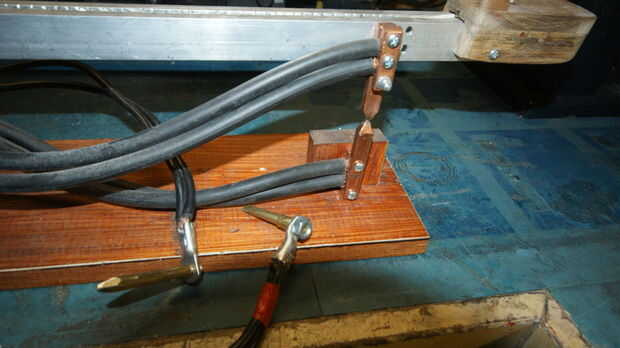

Arrollados de secundar 5... de 261 A... 11,54 mm diámetro

Espero que este proyecto de bricolaje ayuda a alguien para obtener mejores resultados y ampliar conocimientos.

Sinceramente...
