Klingon crucero de batalla deportivo escala cohete taller (1 / 9 paso)

Paso 1: Materiales y herramientas

Los materiales para un modelo, incluyendo un motor de cohete y encendedor, cuestan menos de 10 euros.

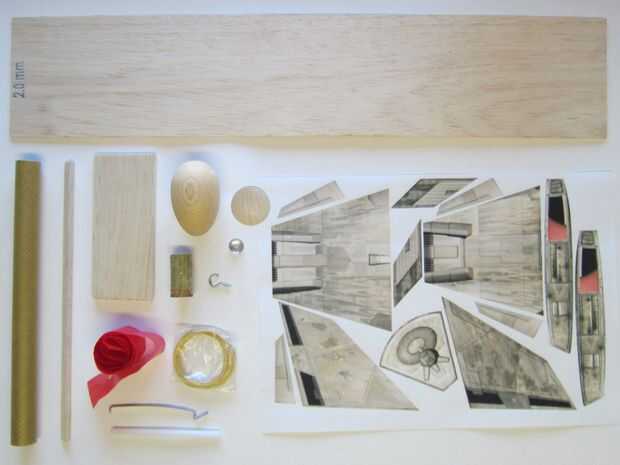

Materiales (primera foto, de arriba a abajo, de izquierda a derecha):
Un trozo de balsa gruesa de 2mm, 100 mm por 500 mm
Una delgada pared tubo de cartón 20mm de diámetro y 235 mm de longitud.

Esto es la mitad de la longitud de tubo de cuerpo de cohete de modelo estándar de BT-20. He utilizado un tubo de cuerpo de Opitec "cohete modelo II"
Un estándar 19mm modelo cohete motores deben encajar en él.

20 cm de una balsa "larguero" con una sección triangular 2 x 45° - 90°, 10mm ancho o más pequeño

Disponible en modelos de tienda para la construcción de aviones de vuelo

Un trozo de balsa espesor 5mm o contrachapado ligero, unos 100mm 40 mm
Un huevo de madera de 40 por 60 mm.

En caso de no tener acceso a equipo de lijado, una madera media bola 50mm de diámetro es una mejor alternativa, como se explica en el paso 6 en la sección de proa.

Un botón (de madera) de 30 mm de diámetro
Una media bola de 10 mm de diámetro, de plástico o madera.

Me ha pasado que tienen plástico unos, claro y con una base de espejo, una característica que utilicé en un simple "efecto ventana".

Una impresión de la piel modelo adjunta en el siguiente paso
Mitad de la longitud de una carcasa de motor del cohete de modelo estándar 19mm de diámetro (tipo A, B o C), vaciada.
Un gancho de tornillo u ojo, máximo 13mm de ancho.
Una banderola o un pequeño paracaídas. Unos 50cm de Kevlar de cadena como "cable de choque".

Me gusta usar el "camino de la búsqueda" para sujetar el cable de descarga al cohete atando al gancho de motor. Esto funciona rápido y confiable, que es particularmente importante en los talleres. No usar bandas elásticas con serpentinas y pequeños toboganes. Obviamente lo puede hacer el clásico "ESTES de vías".

Un gancho de motor para motores de cohete estándar de 70mm de largo modelo.
Un terminal de lanzamiento, cerca de 9 cm de largo.

Yo uso un pedazo cortado de un tubo que se venden para sostener globos inflados. Comprobar si su cola, como los plásticos usados a veces son difíciles de pegar (PE-como).

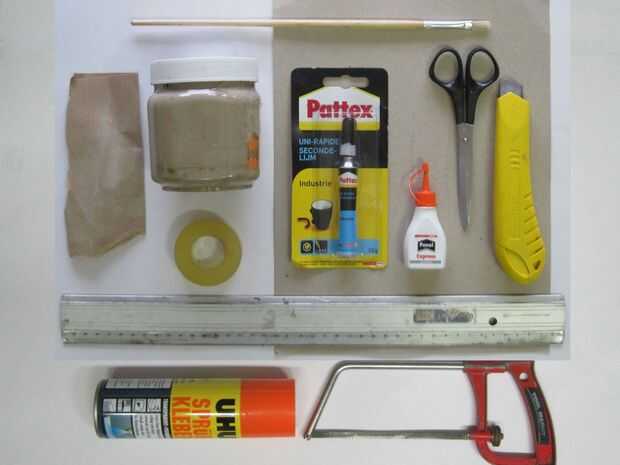

Herramientas, pintura y adhesivos (segundo cuadro, de arriba a abajo, de izquierda a derecha):
Lija de grano medio, papel
Pintura gouache (pintura de la escuela). Mezclé el color de azul, amarillo, rojo y blanco
Pegamento
Pegamento PVA
Tijeras
Cuchillo del cortador
Superficie de corte (trabajé en la cartulina, para el taller no era posible proporcionar suficiente auto-sanación tapetes de corte)
Cinta Scotch
Una regla de metal
Adhesivo en aerosol (pegamento de contacto)
Una sierra para metales
Un taladro (columnar) y 2mm broca (no mostrado)
Si utilizas el huevo de madera, una lijadora de banda viene bien (no se muestra)
Algo para proteger su superficie de trabajo de adhesivo (spray) (como periódicos viejos, cartón..., no se muestra)
Para el taller utilizamos también papel para hornear antiadherente para trabajar al usar superglue (no mostrado)

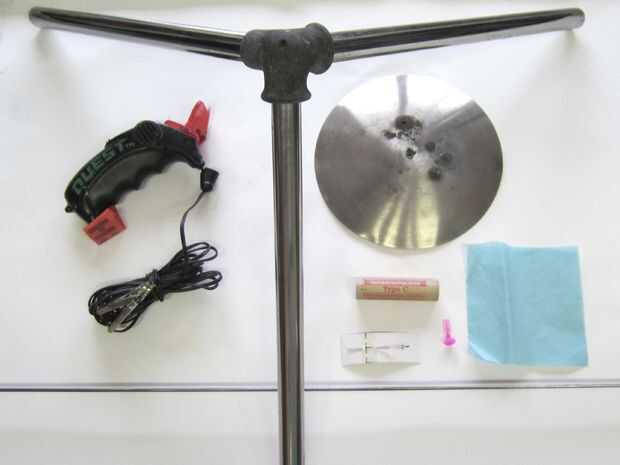

Lanzamiento de equipos (tercer cuadro, de arriba a abajo, de izquierda a derecha):
Una plataforma de lanzamiento (utilicé un trípode hecho de pipas de agua) con placa deflectora
Un sistema de ignición
Un motor de cohete modelo: B6-2 (primer vuelo) o C6-3 (yo usé motores alemán WECO)
Guata
Un encendedor (utilicé encendedores KLIMA)
Un enchufe de encendedor (un Estes uno se muestra)
Una barra de lanzamiento de 3mm
