Paso 4: Montar y conectar el sensor colorímetro y tableros de LED

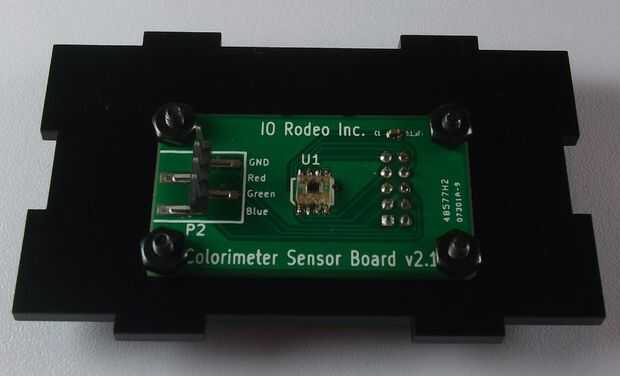

Punto A. Monte la Junta del sensor en el montaje de sensor negro de acrílico como se muestra en la imagen para que la cabecera cubierta pasa a través del orificio en el acrílico. Fije con cuatro tornillos de 3/8" y cuatro de las tuercas.

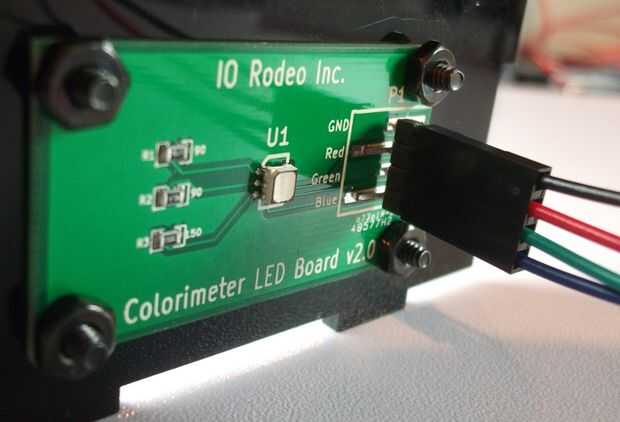

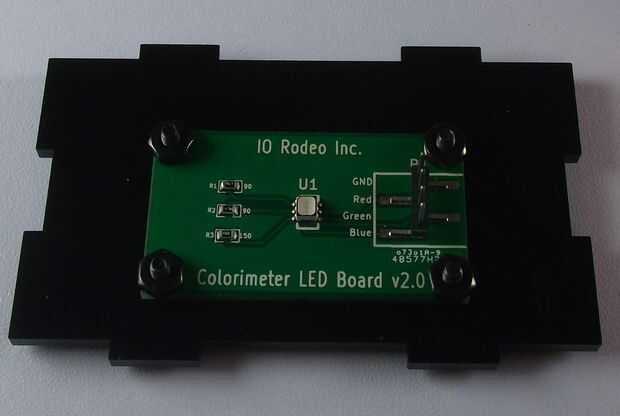

Paso B. Monte el tablero del LED en el soporte de LED. Asegúrese de que la Junta mountedcorrectly - es fácil de montar accidentalmente este tablero boca abajo. Echale un vistazo a la imagen para asegurarse de que tiene la orientación correcta. Fije con cuatro tornillos de 3/8" y las cuatro tuercas restantes.

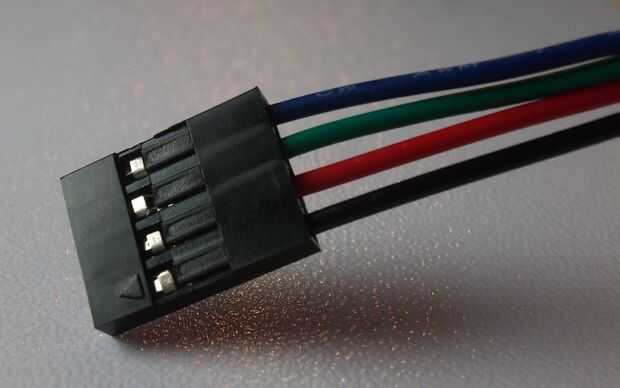

Paso C. Tome uno de los conectores carcasa plástico negro y los cuatro cables pre-prensados. Ubicar el marcador de triángulo en la caja. Esto indica el Pin 1, que es el cable de tierra negro. Empuje el cable negro a través del conector hasta que encaje en su lugar. A continuación, inserte el cable rojo, seguido por el cable verde y finalmente el cable azul. Asegúrese de que todos los cables se sujetan firmemente y no salgan de la vivienda cuando usted tire suavemente en el extremo.

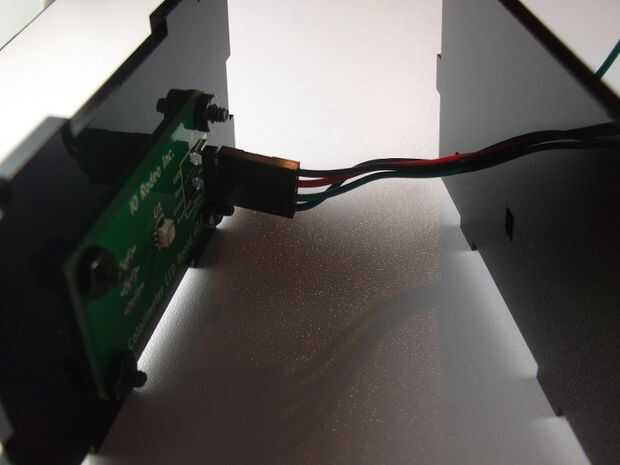

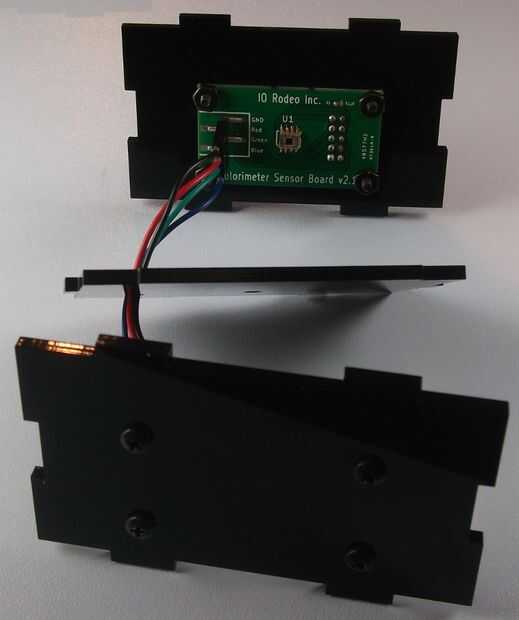

Paso D. Enrosque los extremos libres de los cuatro cables de colores a través del agujero en el muro divisor. Asegúrese de que la orientación de la parte coincide con las imágenes mostradas aquí.
Paso E. El conector segunda parte de la vivienda y repita Lampára los cables como antes - comenzar ubicando el marcador triangular e inserte el cable negro primero en este orificio seguido por el rojo, verde y azul finalmente.
