Kit de MiniPOV3 (1 / 8 paso)

Paso 1: Lo que tienes y lo que usted necesita.

Este juego es genial porque es sobre todo independiente. Lo único que realmente necesita es dos baterías de AA y el tiempo. También es más fácil si su computadora tiene un puerto serial; parece que el monitor de salida pero invertida.

Una nota sobre las resistencias: los componentes eléctricos están marcados por colores, y estará recibiendo todo tipo de cosas que tienen el mismo aspecto. Tenga cuidado de no mezclarlas.

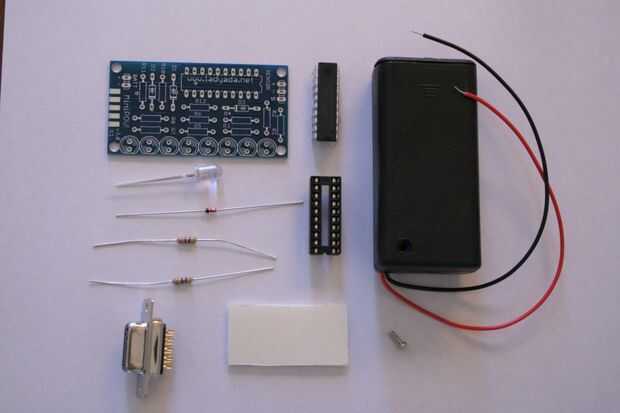

Lo que se obtiene:
1 PCB
1 microcontrolador ATtiny2313 - IC
1 zócalo de 20 pernos para microcontrolador - IC1
3 1/4W 5% resistencias de 4,7 K - R10 R12 (banda roja)
8 resistencias de 1/4W 5% 47 ohm - R1-9 (banda marrón)
3 5.1V diodo Zener - D1-D3 (cuerpo rojo)
1 compartimento con tornillo - U1
8 LED rojo - D1-8
1 taza de w/soldadura de conector hembra DB-9
1 almohadilla adhesiva

Qué componentes debe:
2 pilas AA
(si no tienes un puerto serial) USB a convertidor de serie
Trabaja con el chipset de PL-2303:
Aquí o aquí o en otro lugar

Qué herramientas necesita.
Base de colofonia, soldadura 60/40
Soldador que con una punta de lápiz
Cortadores de alambre
Un vicio para el PCB
(Usted puede conseguir todo este material realmente barato en http://www.all-spec.com/ o http://www.allelectronics.com/)
