Paso 2: Hacer una 'pieza de unidad'.

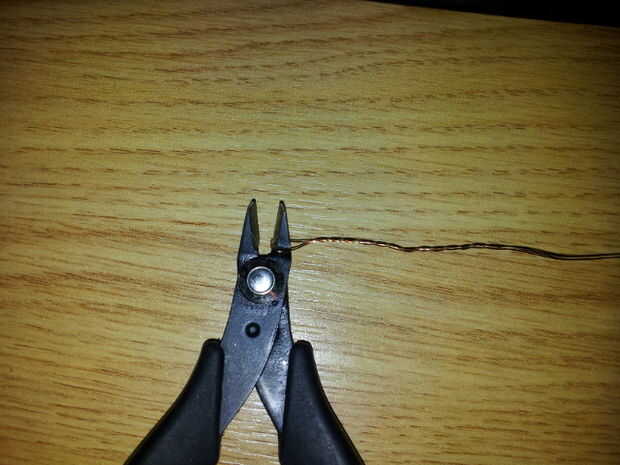

1. Tome una longitud de alambre esmaltado, mide aproximadamente 2 x la longitud de un auge de su quadcopter.
2. doblar por la mitad y doblar la marca a medio camino.

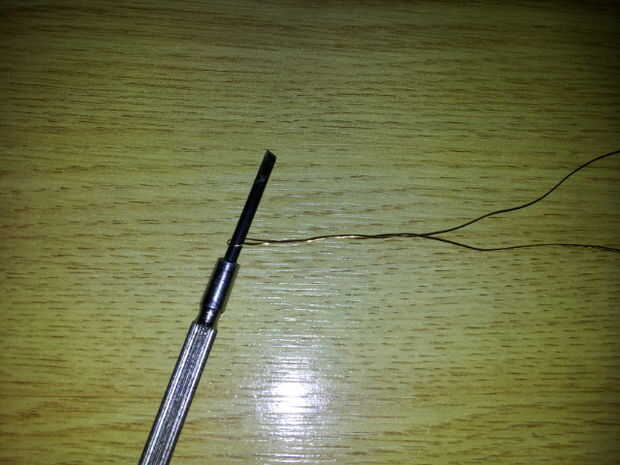

3. crear un bucle en el extremo doblado y poner un destornillador o algo a través de él.
4. use sus dedos y el destornillador para girar el alambre esmaltado para hacer un 'par trenzado'. Alambre esmaltado fino tiene una tendencia a torcer muy bien para sólo unos pocos centímetros, así que lo que hice fue crear una curva de 90 grados cerca del punto de trabajo y utilizar la curva como un punto de giro para otro unos centímetros. Repetir hasta el final.
5. calentar el soldador. Todos los soldadores que he comprado deben mantenerse en su configuración mínima para el trabajo decente de la soldadura, eléctrica o de gas alimentado, si escupe su soldadura y burbujas en el hierro y fuma como una chimenea, está demasiado caliente!
6. una vez que tengas tu par cortar el extremo para crear un buen conjunto de los alambres del circuito.

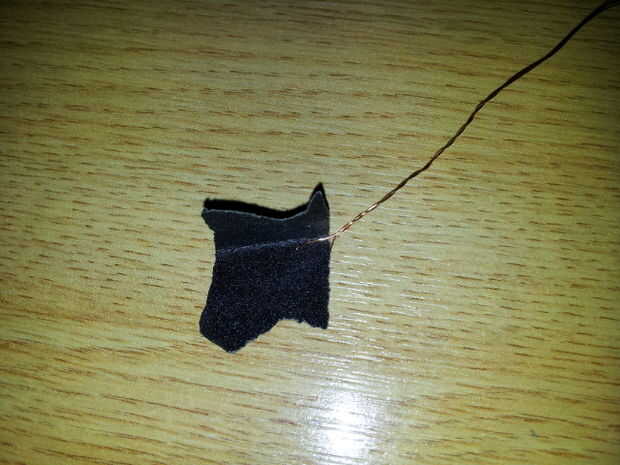

7. use papel de lija para raspar el esmalte de los dos cables de dos extremos (cuatro puntos) listo para soldar. Prueba el cable con un sensor de continuidad para asegurar correctamente han expuesto el cobre, repita el lijado hasta cero (o alrededores) resistencia.
8. todos cuatro 'expuestos' los extremos de la lata y colocar los cables en la herramienta 'ayuda a manos'. Splay los dos extremos hacia fuera ' acceso ' y tener ambos cables apuntando hacia arriba o alrededores.
9. ahora es el momento para hacer frente a un poco más incómoda SMD LED. Mina vino en fin tiras del contenedor, estos vienen originalmente en enormes bobinas pero eBay vende cantidades pequeñas que se cortan de los carretes. Cada LED se encuentra en pequeñas bandejas plásticas a lo largo de los cortes del carrete, si tiene sentido! Tira hacia atrás el papel de aluminio para exponer un LED en su bandeja y pop en su mano. Ponlo con cuidado hacia abajo en algún lugar no pierdes ya que es alrededor de un milímetro de tamaño.
10. Asegúrese de que el soldador está limpia y recién estañadas. Yo uso papel higiénico doblado varias veces y humedecido con agua del grifo para limpiar mi plancha.
11. Levante el LED con la pinza por los lados, garantizando que aún puede tocar un punto de contacto de la soldadura del LED.
12. maniobrar el LED cuidadosamente en su posición, poner la muesca semicircular en uno de los alambres estañados y tocarlo con el soldador caliente por unos segundos del lado, puede que necesite experimentar para encontrar la cantidad correcta de soldadura deja en la punta de hierro para este trabajo.
13. retirar la plancha, deja el LED y en lugar de alambre hasta que la soldadura se enfría y se solidifica. El LED debe ahora ser muy apretadamente.
14. Si lo hiciste correctamente, ahora debe ser capaz de mover fácilmente el segundo cable en el otro la soldadura de punto del LED. Agárrate, tocando con su soldador estañado y sostenga hasta que duro. Estañado de los cables es fundamental para este proceso no solo ver si has quitado suficiente esmalte, pero también se necesita que sea un muy compatible con superficie para la aceptación de la soldadura - el LED ya es soldadura compatible para los dos a muy bien.
15. Pruebe el conjunto hacia fuera - toque el otro lado del par (llamaremos a este fin el final contacto) contra ambos contactos de la batería de botón. No mantenerlo encendido durante mucho tiempo. Si se ilumina, éxito! Recuerde, está polarizados así que si no enciende, trate la batería los bancos!
Hacer cuatro de estos. Usted encontrará que el proceso es rápido si usted puede conseguir eficientemente a través del proceso de forma rápida y sin problemas.
