Paso 3: Probador de lógica Ttl.
Una sonda lógica es una sonda de mano de pluma como de prueba utilizada para el análisis y solución de problemas de los Estados lógicos (0 booleano (0 olts) o 1 (5 voltios)) de un circuito digital.

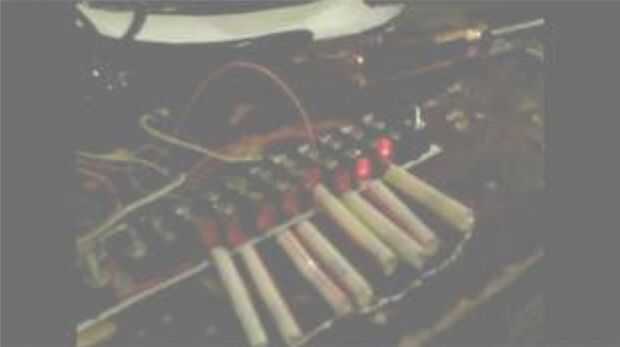

Hasta ahora es bastante simple. Probadores de lógica al mismo tiempo eran muy costosos. Ahora usted puede conseguirlos bastante baratos en su tienda local de electrónica. Lógica es especie de un simplificado voltímetro que puede probar solamente para cinco y cero voltios. Con electrónica digital es todo lo que necesitas para probar. Por ejemplo, puede ver si un puerto paralelo está enviando una señal en un cable especial. Tal vez hay una ruptura en un alambre del cable. Puede probar cada línea o alambre individualmente para el resultado. Nos gusta la interfaz o conectar proyectos de electrónica para el puerto paralelo. También podría utilizar esto para Arduino, Raspberry Pi. o cualquier dispositivo que tenga una salida digital estándar. Por ejemplo, tengo y led conectado con una de las líneas de salida digital del puerto paralelo. Por alguna razón si el led está conectado a la línea de datos del puerto paralelo no está encendido cuando se supone que. El probador de lógica puede determinar si el cable es outputing 5 voltios a la luz del led. Si no puede ser un software o un problema de programación. Entonces tienes que ajustar el software. Si usted está recibiendo los 5 voltios, entonces el led puede estar defectuoso. Como he dicho antes, probadores de lógica incluso simples no eran baratas. Encontró un artículo de revista que tenía un circuito para construir su propio. Eso significaba por unos pocos dólares para algunas piezas, podría tener un probador de la lógica en lugar de pagar muchos dólares para uno de y tienda de electrónica. Yo he comprado desde el probador de la lógica, pero todavía terminar encima de usar la que soldó juntos desde el artículo de la revista. Ahora usted puede encontrar un millón de millones de circuitos electrónicos para la web que usted puede construir (aka soldar entre sí). Salidas de información del puerto paralelo digital en:

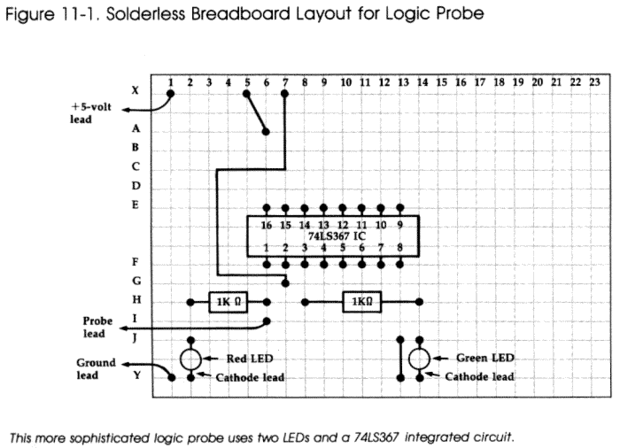

Piezas necesarias:
1 - 74ls367 IC (circuito integrado)
1 - foto 16 zócalo para CI.
1 - formato protoboard en protoboard. (es decir, el Radio Shack modelo: 276-159 o modelo: 276-150)
2 - led de diferentes colores s/b. (utiliza el mismo color LED pero escribió en el cuadro que fue lo que).
resistencias de 2-1 k (1000 ohmios)
3 - Alligaor clips
Alambre para conexiones y conectores.

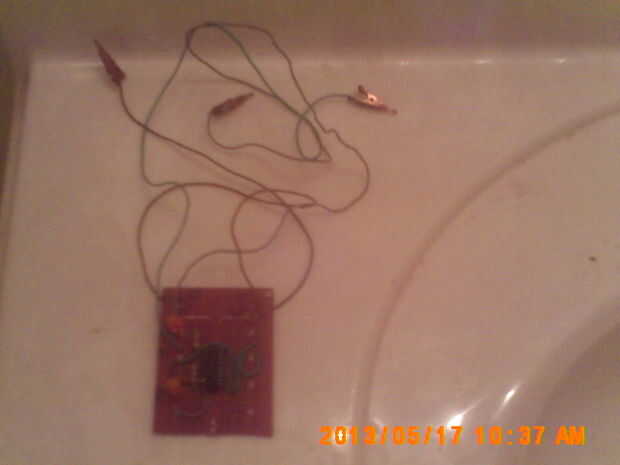

Soldar el zócalo en primera.
Alambre de la soldadura.
resistencias de la soldadura.
Soldadura en diodos carfully tomando nota de que manera debe fijarse.
Nota: Si utiliza un conector de placa como modelo RS: 276-003 entonces ninguna soldadura. Plug and play.

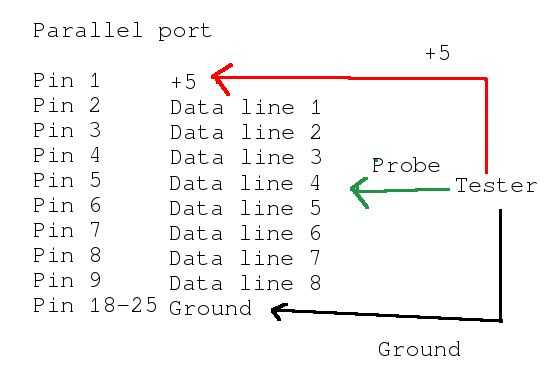

Jugando con el puerto paralelo. Si la línea de datos (2-9) es trn en el "Hola: led voluntad encender. Si no es entonces la: baja led se encenderá. Sólo puede probar una línea a la vez.
Nota: puede ser utilizado con los microcontroladores, no justt puerto paralelo de la pc.
