Kit de creación de prototipos de frambuesa Pi (4 / 8 paso)

Paso 4: Soldar Pi HAT - jefe del Pin hembra

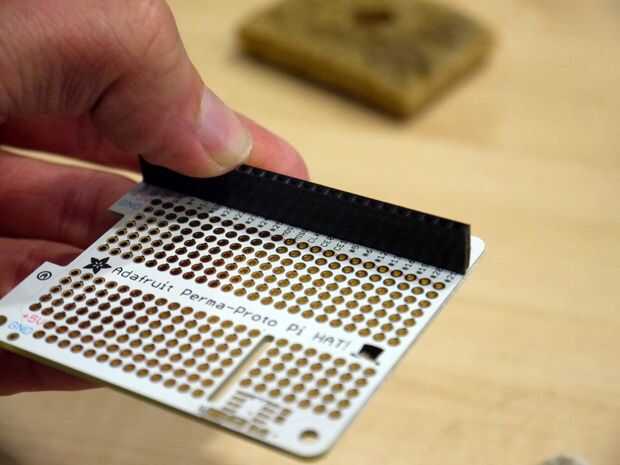

Ahora tenemos que añadir las tiras de perno femenino de la cabecera. Vamos a empezar con la tira principal para acceder a los pines GPIO.

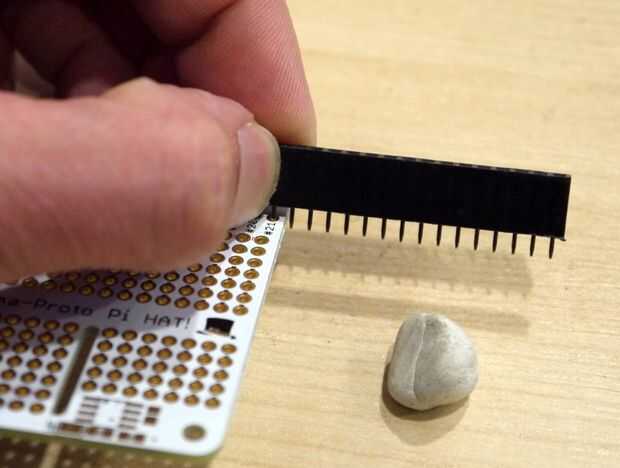

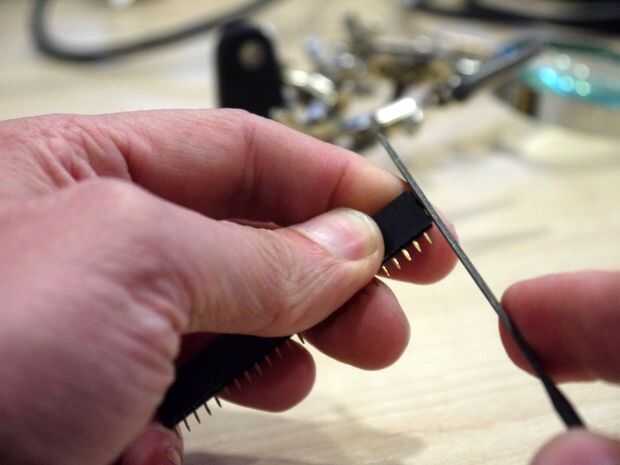

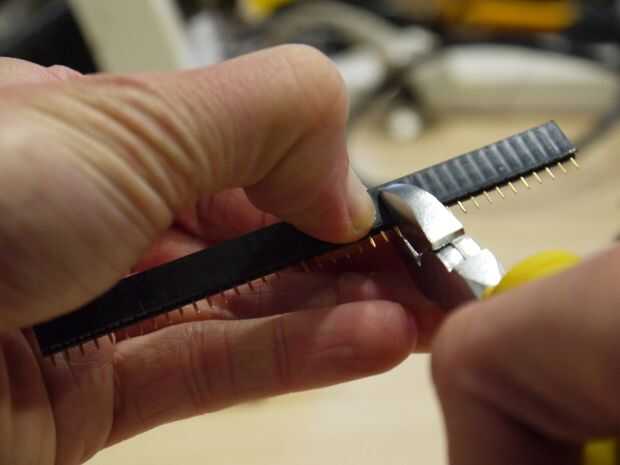

Las tiras serán más necesitamos primero que cortaremos uno abajo. Para hacer éste puso en el sombrero de Pi por lo que delata un extremo y sujétela con el pulgar actúa como un marcador. Luego a través de la bodega después de pulgar y limar para que sea un poco más ordenado. Puede utilizar los recortes para las tiras más cortas.

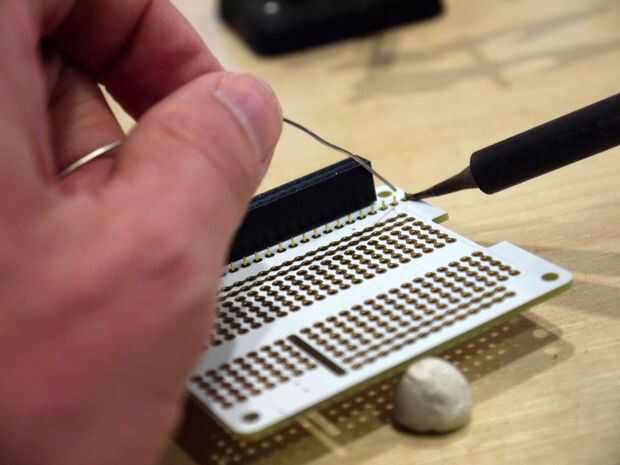

No podemos usar el truco de tachuela azul / blanco nuevo para esto de la soldadura en la parte superior de la parte inferior. Repita para las otras tiras en la foto.

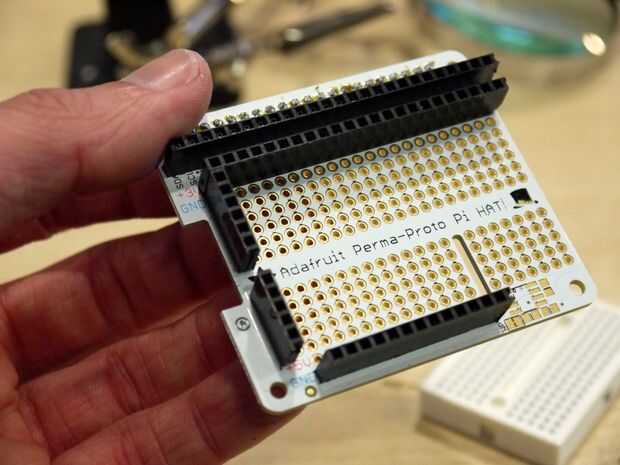

Puede observar he añadido muchos pernos de 3.3V más que nunca necesito pero tenía pernos de repuesto y cuanto más tengo más conveniente deben alcanzar. También para la limpieza pueden tener una longitud total de 3,3 v, GND, 5V todos juntos en la parte superior que si lo desea, y esto aumenta la posibilidad de que introducir un alambre en el agujero equivocado. No dude en cambiar el diseño si usted prefiere otro diseño.
