Kit de Arduino pantalla alfanumérica: Tutorial de montaje (3 / 6 paso)

Paso 3: Los cables

Los cinco cables del tablero a Arduino no se proporcionan en el kit. De hecho aquí sugieren un posible camino, pero se puede utilizar el método más útil que se ajuste a sus necesidades de proyecto, por ejemplo mediante un cable plano 5-cables sencillos, un tipo diferente de conector en el extremo del alambre y así sucesivamente.

Cable necesario

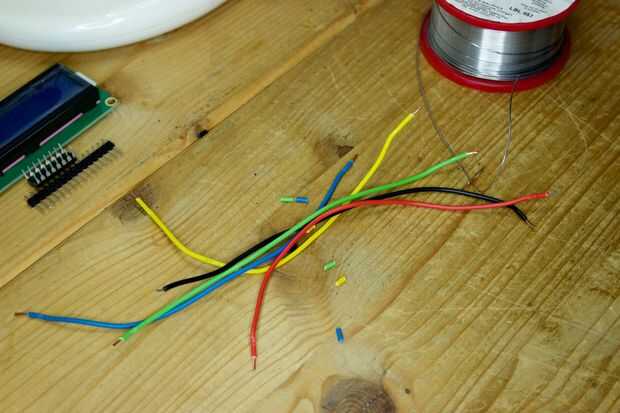

Necesita cinco hilos (sugerido a ser todos de la misma longitud:

  • Cables de alimentación del tablero: generalmente leer (VCC) y negro (GND). Deben ser conectados respectivamente a Arduino + 5V los pines GND

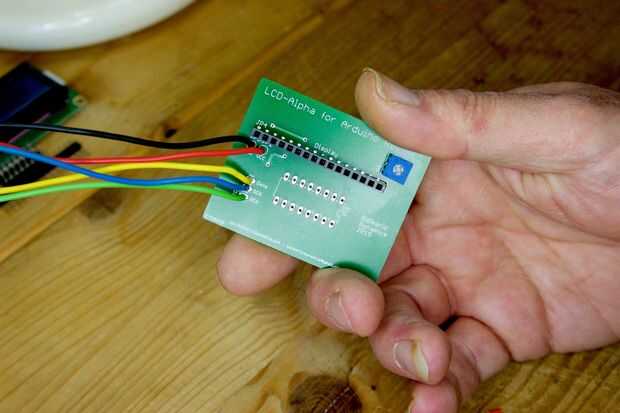

  • Cables de señal de control: estos son los cables que se conectarán a tres pernos digitales de la placa Arduino. Puede utilizar los pines digitales que mejor se adapten a sus necesidades.

Consejos

A pesar del sistema de cableado que decida usar (y si no va a utilizar un conector de cable en el tablero en vez de soldar directamente) echa un vistazo a las imágenes de esta página explica algunos consejos generales

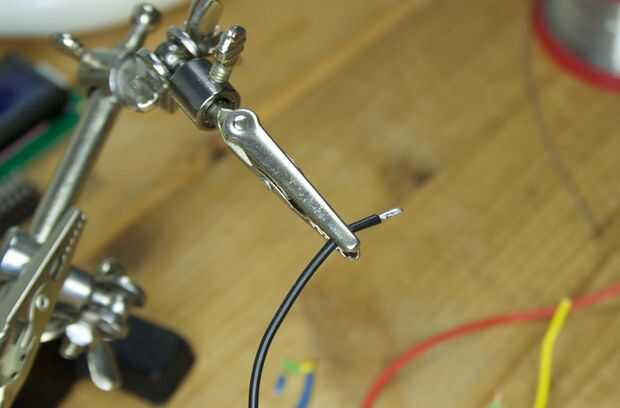

  • Antes de soldar los cables a la junta la soldadura de los extremos del cable. Esto reducirá el tiempo de soldado manteniendo el tablero sano.

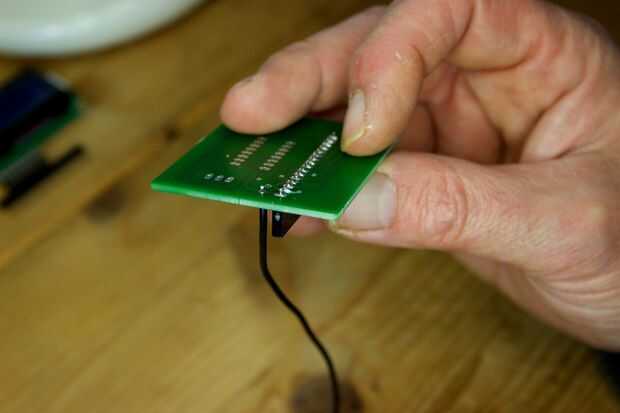

  • Evite dejar libre en el lado de componentes, mantenerlos lo más cerca posible de la superficie de la PCB.
  • Si va a conectar los cables a la placa Arduino con cabezas de alfiler, hacen posible utilizar tres pernos contiguos para hacer la conexión más compacto.

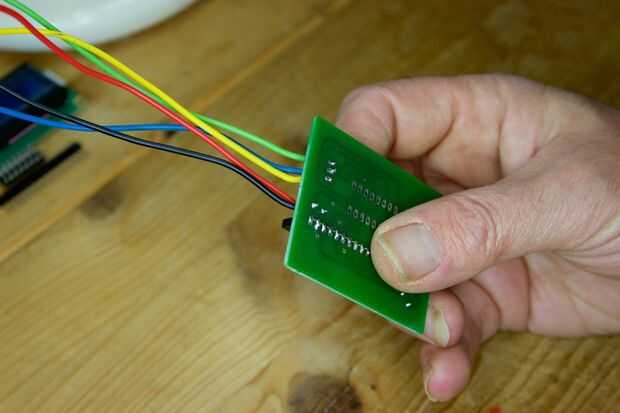

  • Cortar la porción de cable adicional para el lado de soldado de la PCB cuando haya terminado.
