Kit Aurora 9 x 18 (1 / 7 paso)

Paso 1: Identificar las partes

En primer lugar, identificar todas las partes contenidas en el kit.
Abajo está la lista de piezas.

[Despiece]
artículo cantidad
1 x PCB personalizado
162 x 150 Ohm (0603)
9 x 220 Ohm (0603)
3 x 470 Ohm (0603)
13 x 1 k Ohm (0603)
1 x 10 k Ohm (0603)
1 x 1uF (0603)
2 x 10uF (0603)

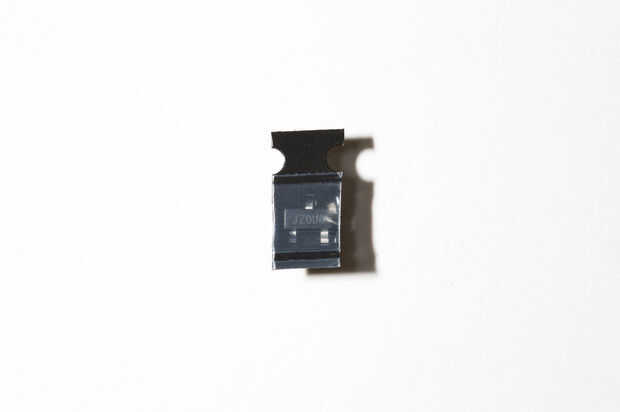

1 x 33 AP7333 o AP7313-33 ("JZ" o "NZ" impreso en ella)
1 x PIC24F08KA101-SS

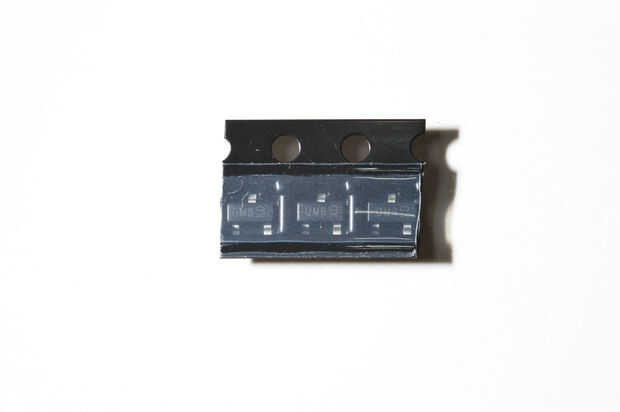

3 x DMP3098L ("DMB" impreso en ellos)

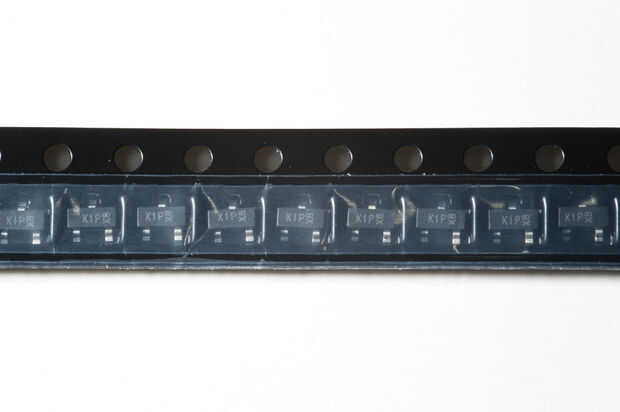

12 x MMBT2222A ("K1P" impreso en ellos)
Palo de 1 x 4 vías interruptor EVQQ7
162 x LED Tricolor (cátodo común)
1 jefe del pin de x Molex 2 (angulo recto)

Resistencias tienen los valores en ellos. Dos principales dígitos seguidos por el número de 0 después. Por lo que 150 ohmios tendría 151 escrito en ellas. Son tan pequeñas, tenga cuidado de no perderlos. Siempre ordenado por el área de trabajo antes de comenzar el montaje. Asegúrese de que tener una buena iluminación, también.

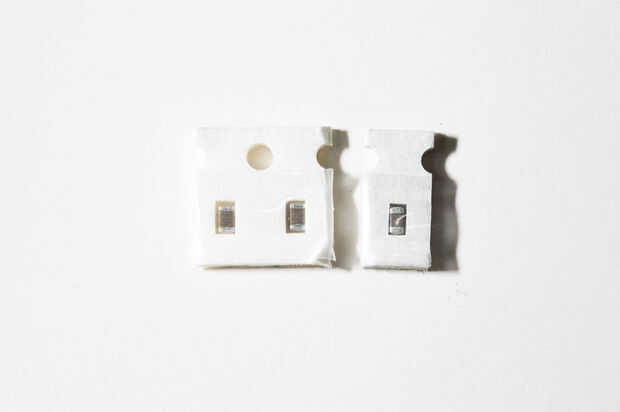

Condensadores no tienen nada escrito en ellas, así que asegúrese de mantenerlos en el transportador (cinta) hasta que esté listo para soldarlos.

Los transistores tienen letras impresas en ellas, sin embargo están los códigos, los códigos se observan en la lista de arriba.

Otras partes son bastante obvias, creo.
