Paso 2: Construir el circuito esencial
Al mostrar las conexiones del circuito, voy a no muestran lo que parece en un proto perma. La idea de las imágenes de arriba es para que tengas una idea de donde conectas los cables.
PASO 1:

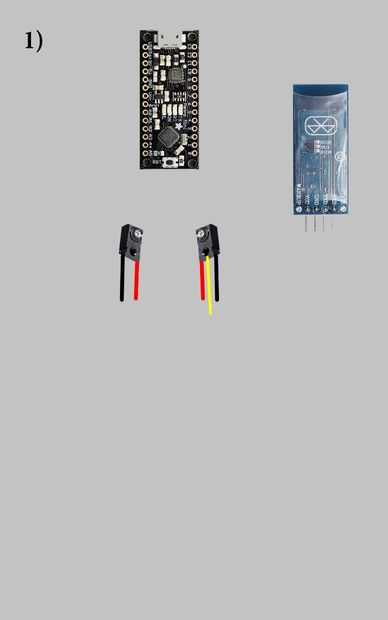

Como se ve en la primera imagen, las partes que empiezan con es un par de sensores, un Mini Metro y un 06 de HC. NO hacer nada con el HC 06 todavía. Que vendrá más adelante.
PASO 2:
Lo primero que quieres hacer al hacer el circuito de Kinemeter es conectar la tierras y poderes. En la segunda imagen, sólo conecté las tierras y poderes de los sensores de.
PASO 3:

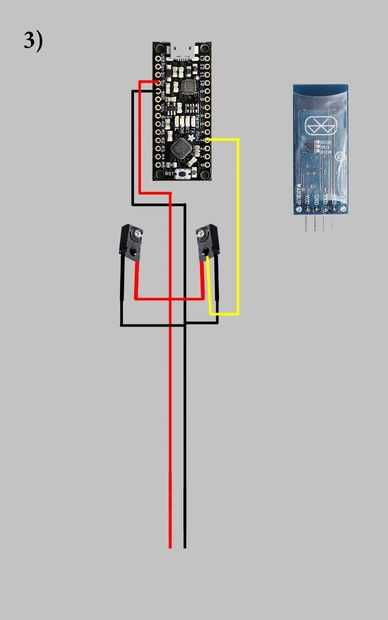

Puesto que uno de sus sensores (en par) es un sensor real, conectar el tercer pin (marcado en amarillo) a un pin en el Mini Metro. En la Kinemeter hice y en esta 3ª imagen, os adjunto la clavija de entrada del primer sensor para pin 3 en el Arduino. En este punto, se debe hacer mecanismo de trabajo que trabaja con el código de.

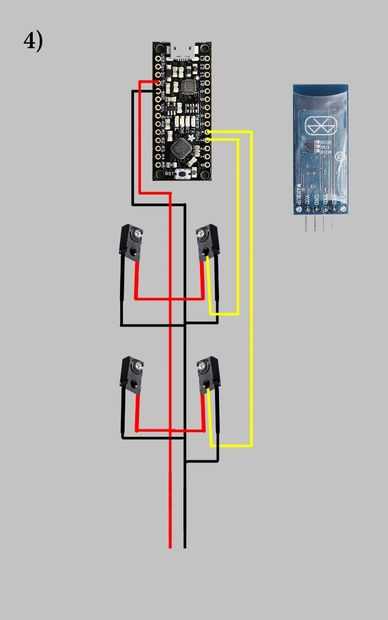

PASO 4:
Ahora, sólo repita los pasos 2 y 3 para los restantes pares de sensores que desee. Para obtener cualquier información significativa y fiable de su kinemeter, es necesario al menos 3 pares de SENSOR!
Si ha terminado con la construcción de ese circuito, luego A) Felicidades!!! USTED acaba de construir un KINEMETER! y B) ¿desea hacerlo dentado azul?
Seguro dentado azul es pasos adicionales pero Piénsenlo de esta manera, entonces usted tendría que hacer es tener el teléfono con usted y ver los datoswireless todos.
