Keuzevak Fablab (2 / 4 paso)

Paso 2: diseño

Para el diseño de los engranajes obtuve un modelo prediseñado de Thiniverse. (http://www.thingiverse.com/thing:11836)

He cambiado el diseño mediante la edición de los ejes y la posición de los engranajes. En el producto final los ejes se hacen de la madera en vez del plástico impreso. Los engranajes poco centrados se encuentran en el lado y la parte superior en lugar de la parte inferior, superior y un lado.

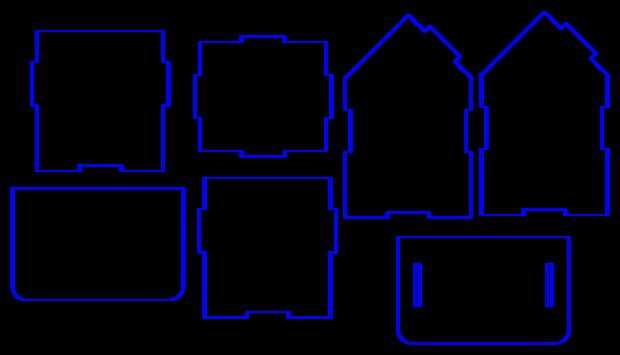

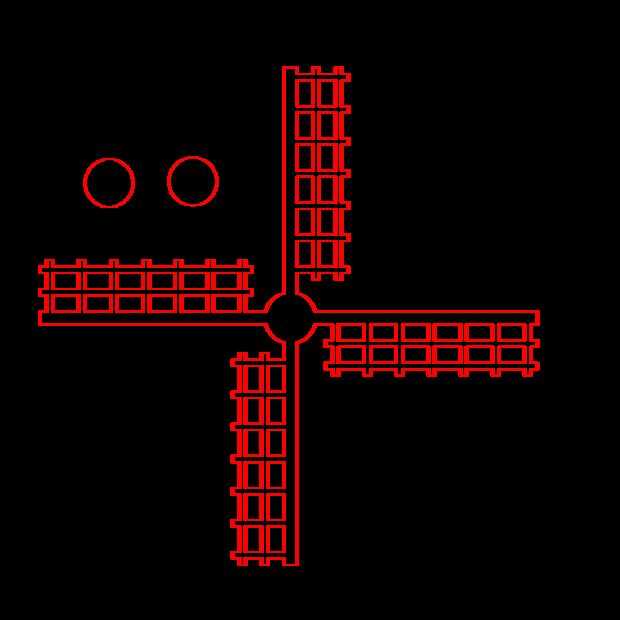

Para el diseño de la casa del molino he hecho un diseño en el programa Inkscape. Tomó algún tiempo así que no tenía tiempo para detalles. Durante la fase de diseño quedó clara que el tema "hacer el molino más específica" ser saltado

El dibujo electrónico se hace con el fritzing programa
