Paso 3: Soldadura microelectrónica es divertido...

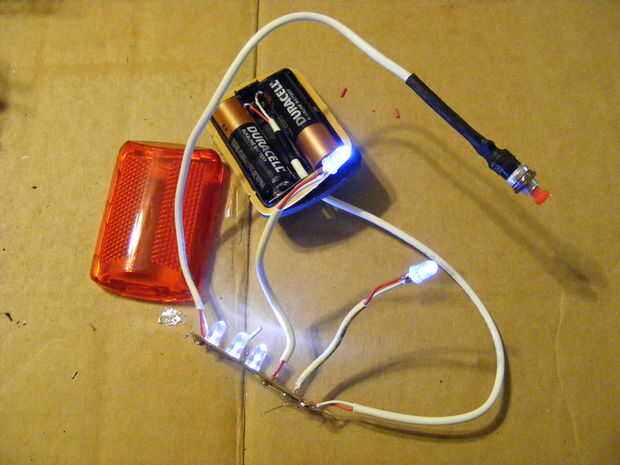

Sería una tarea sencilla para extender los puntos de conexión donde cada componente se suelda en añadiendo un cable puente.
Desoldar los dos LEDs, usar una pluma de corrección de blanco de salida para indicar la polaridad correcta o cual agujero llegaron y resoldar el correspondiente cable.
Agregar un nuevo conmutador momentáneo para reemplazar el interruptor pulsador flexible construido en el caso.
Añadir un cable para extender la batería a la placa de circuito.
EL MALO
Esto parecía fácil hasta que:
El circuito impreso es un producto de producción en masa donde se utilizaron materiales de la más barata y la más baja calidad.
TIENE FEO...
Tuve que perforar un agujero minúsculo en los pads de la placa de circuito para conseguir los cables para colgar.
En el proceso de desoldar el LED, te queda extremadamente pequeños plomos que son más difíciles de resoldar. Encontré por solo estañar el extremo del cable y apenas tocando el cable había unido. Cualquier intento de blob en cualquier soldadura más justo sería desoldarlo. No ayuda a que la punta es mayor que la distancia entre los conductores por lo que accidentalmente pudo desoldar el otro cable. Había derretido la cubierta para tratar de conseguir un cable soldado en pero creo que destruí el LED.
En desoldar el LED y utilizar un lechón de la soldadura, el calor parece que se presenten el rastro. Parece que las huellas pueden sólo ser impreso en y no un verdadero circuito grabado. Tuve que tratar de conectar micro puentes para recrear los rastros.
Después completé todas las extensiones, terminé con un circuito poco fiables por alguna razón. Volvió cambiar hacia fuera el interruptor, pero descubrió después de algunas grietas finas que delaminate el rastro sólo por mover el hilo. Tenía una traza que se rompió para arriba tan cerca de la IC integrado que realmente no sabía si había una conexión.
Y por supuesto, traté de raspar la capa de laca protectora con una cuchilla de afeitar para exponer el rastro para que soldadura se pegaría a ella
Y como Goodhart, creo que necesito gafas nuevas cuando se trabaja con estas pequeñas cosas.
¿QUÉ APRENDÍ?

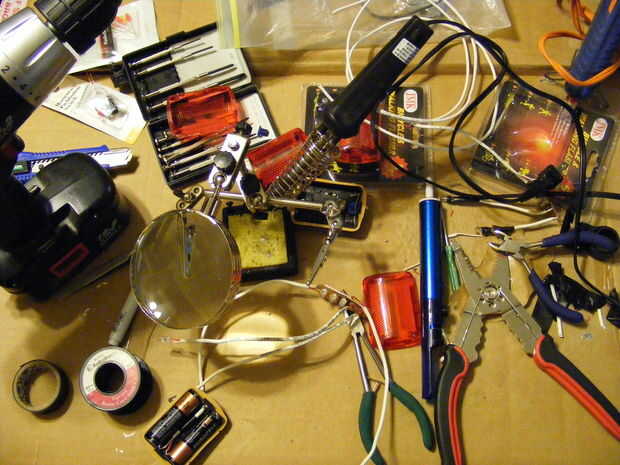

Se necesitan muchas herramientas para hacer soldadura simple.

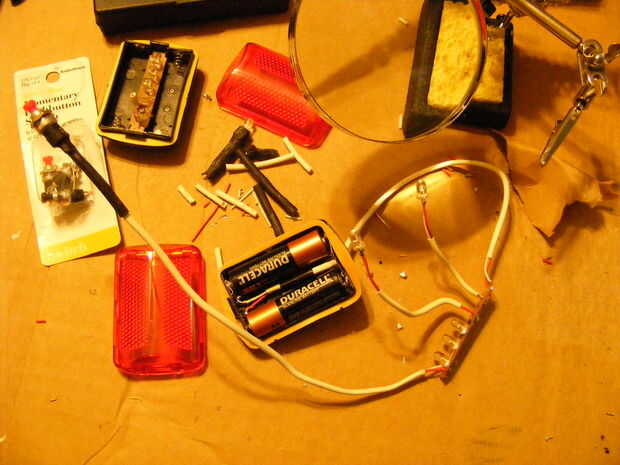

No trate de microcirugía sin manos constantes, buena iluminación y buena visibilidad. Realmente había dado un día después de que probé a todo tipo de cosas para salvar el circuito original. Al día siguiente había comprado algunos LEDs de repuesto, la lupa de tercera mano cosita y algunas unidades de repuesto intermitente.
La lupa se celebra demasiado el trabajo y la usted no puede manipular el soldador debajo de él. No tengo uno antes y tratando de fijar la placa de circuito con unos alicates y cinta el constante pieza terminó en frustración. Además, yo he aspirado encima de demasiado de lo tóxicos soldadura humos y el calor se sentía por estar demasiado cerca de la obra.
También no es buena idea caliente pegue cualquier cosa para mantenerlo en su lugar si es cerca de un punto de soldado. Lo más probable es que usted necesita resoldar alrededor de él sino que tendrá que quitar la hotglue. Y palos y buena cinta aislante si fuera necesario, lo que es flexible.

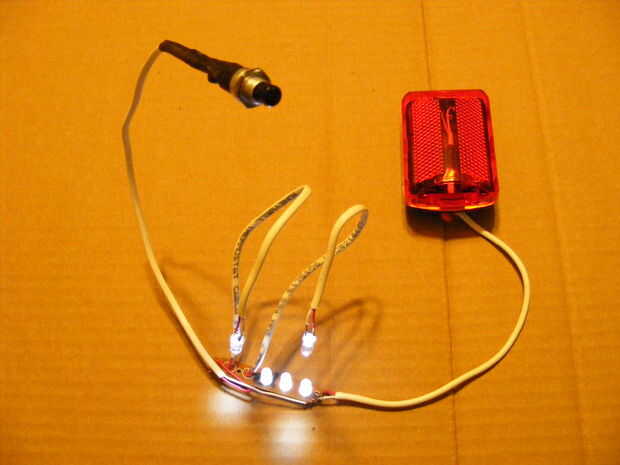

Finalmente tomó una mirada en el diseño y pensé que podía saltar los cables a los topes de diferentes y más grandes a lo largo de los rastros para que la soldadura sea más confiable. Así que, luego de experimentar en dos, la tercera placa de circuito fue cableada perfectamente.
