Paso 4: Hacer la matriz de LED...
Matriz de LED es fácil de hacer. La 'matriz' aquí nada tiene que ver con Neo, agentes y Zion. Sólo que los LEDs están conectados de tal manera que podemos multiplexarlos. Ver el último diagrama para el circuito de la matriz. Es como cualquier otra matriz. Columnas son controladas por arduino mediante transistores. He usado resistencias de limitación actuales de 270 ohmios.

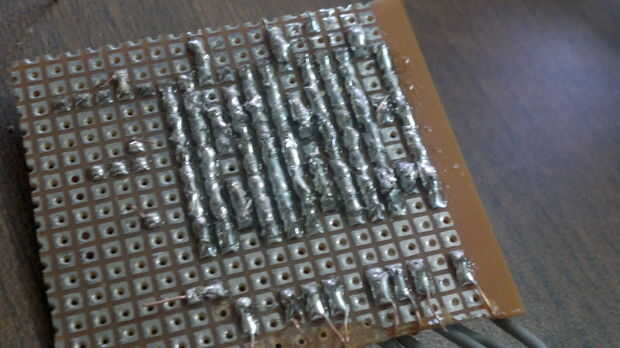

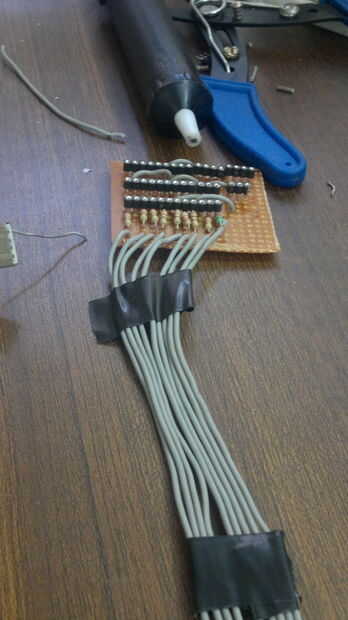

De soldadura requiere algo de experiencia. Hacer columnas de soldadura no es fácil. También necesitarás un montón de cables.
Hice la placa matriz de tal forma que puedo usar 4 LEDs RGB fijados demasiado. Sin embargo usando esta placa para el LED solo está bien. Puede hacer la Junta para cualquiera sólo los LEDs individuales (Figura 1), o uno compatible con ambos solo los LEDs RGB (esquema 2 - que lo he hecho).

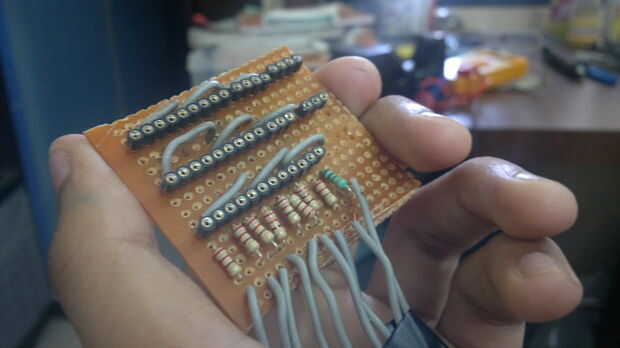

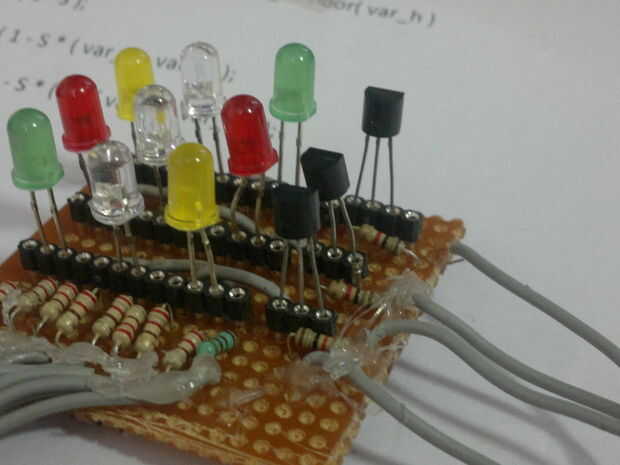

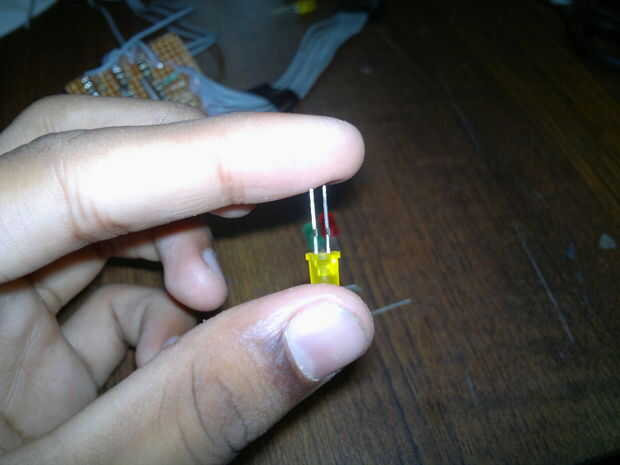

No soldar directamente LEDs y transistores, pero utiliza la toma de corriente. Es una buena idea-puede modificar o solucionar más adelante fácilmente. Después de soldar los enchufes, poner los LEDs. Recuerde cortar un poco de plomo de los LED para que no sea demasiado largo. Añadir también los transistores.

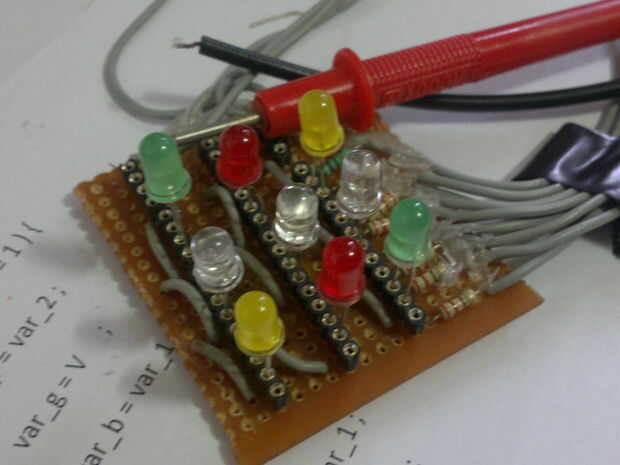

Asegúrese de probar LED para asegurarse de que la conexión es buena.
